WatchDog - Consolas para Estación de Pulverización

El paquete de su WatchDog Sprayer Station debe contener los siguientes componentes:

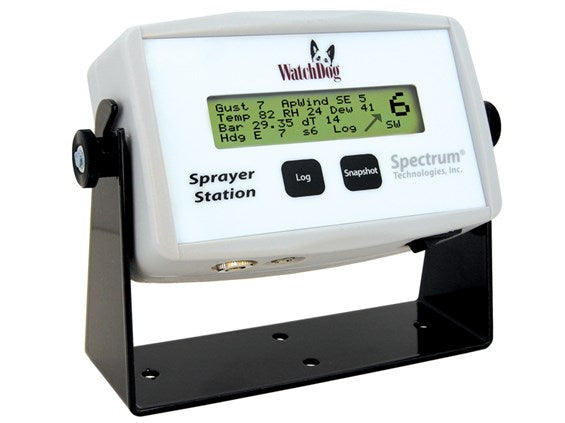

1. Consola de la estación de pulverización
2. Soporte de montaje y tornillos
3. Conjunto de cables de estación/consola
4. Cable de interfaz de PC

CD de SpecWare Mobile/ConsoleSync y manual del producto

Tenga en cuenta que la etiqueta frontal de la consola tiene un acabado de alto brillo. La mayoría de las consolas se envían con una capa de película que protege la etiqueta. Si su consola tiene un acabado mate o la pantalla LCD está algo turbia a través de la ventana, es necesario retirar la película protectora.

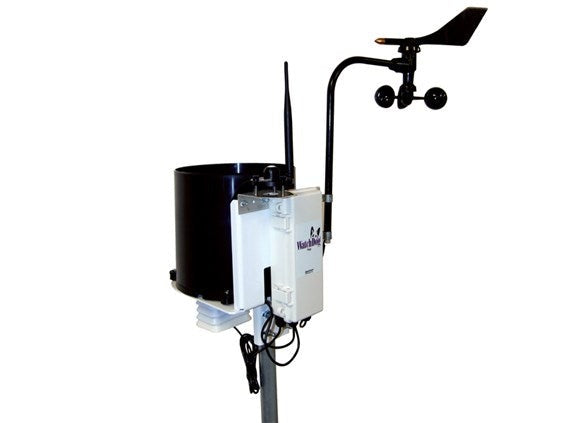

Antes de instalar la consola, instale la estación de pulverización WatchDog de acuerdo con las instrucciones que se encuentran en el manual del producto de la estación de pulverización WatchDog.

Determine en qué parte de su cabina desea montar la consola de la estación de fumigación WatchDog. El operador debe ver fácilmente la ubicación, preferiblemente cuando mira hacia adelante (en lugar de mirar hacia un lado) para que el indicador de flecha de deriva sea intuitivo.

Conecte la consola y la estación de fumigación como se muestra en el diagrama de cableado en la página 5. Sólo hay una forma de insertar los dos enchufes en las tomas de la consola. Los conectores están ubicados en la parte inferior de la consola. Las clavijas de la caja de conexión de la estación y los enchufes de ese extremo del cable de la consola son igualmente únicos. Afloje las perillas a los lados de la consola y levántela para sacarla del soporte. Monte el soporte de la consola de forma segura con pernos, tornillos, cinta de espuma de montaje o tiras de velcro. Vuelva a colocar la consola en el soporte y apriete las perillas laterales. Es posible que desees asegurar los cables que se conectan a la consola. Debido a que la consola se retirará periódicamente de la cabina para transferir datos meteorológicos a su PC, evite que los cables caigan al suelo.

Para más información: Manual del producto - Consola de la estación de pulverización (Item #3349CN) - Product Manuals

• Resolución del viento - Velocidad: 0,2 km/h (0,1 mph); Dirección 1°
• Rango de velocidad del viento: 0 a 90 mph (0 a 145 km/h)
• Precisión de la velocidad del viento: < 12 mph (19 km/h): ±1,1 mph (1,7 km/h) +10 % > 12 mph (19 km/n): ±2,3 mph (3,7 km/h) o ± 5 %
• Precisión de la dirección del viento: 4 a 11 mph (6 a 18 km/h): ±5°; > 19 km/h (12 mph): ±2°
• Temperatura de funcionamiento: 13° a 131°F (-25°C a 55°C)
• Precisión de temperatura: ±2,0ºF (±1,1ºC) con viento superior a 4,6 mph (7,4 km/h)
• Rango de presión barométrica: 24 a 33 in-Hg (800 a 1100 hPa)
• Precisión: ±0,029 in-Hg (± 1 hPa)
• Rango de humedad relativa: 10 a 95%
• Precisión de la humedad relativa: ±4 % con viento superior a 4,6 mph (7,4 km/h)
• Tensión de alimentación: a 40 VCC;
• Corriente: <70 mA
