Fluke FTK1375 - Kit de Verificación e Inspección Fibra Óptica

Este kit unifica en una sola plataforma de trabajo las capacidades del sistema de certificación básica SimpliFiber® Pro y la inspección óptica visual del videomicroscopio FI-500 FiberInspector™ Micro. Por el lado de la medición de atenuación, incluye el medidor de potencia óptica SimpliFiber Pro (con calibración en 6 longitudes de onda y memoria interna para 1,000 pruebas) y la fuente de luz LED multimodo de longitud de onda dual (850 nm y 1300 nm). Su tecnología de prueba simultánea en dos longitudes de onda (Dual-Wavelength Testing) permite evaluar la atenuación en ambas frecuencias a la vez en la mitad del tiempo respecto a los métodos tradicionales.

Para resolver la principal causa de fallas en redes de fibra óptica —la suciedad en los conectores—, el FTK1375 incorpora la microsonda digital FI-500CP con su pantalla a color TFT de 3.2 pulgadas. Esta cámara ofrece enfoque automático en menos de 2 segundos, iluminación integrada PortBright™ para localizar puertos en racks oscuros, botón de congelamiento de imagen (Freeze) y un juego de 4 puntas adaptadoras UPC (SC, LC, 1.25 mm y 2.50 mm). El kit se complementa con la herramienta de mapeo de puertos remota FindFiber™, insumos de limpieza profesional y compatibilidad directa con el software estándar de la industria LinkWare™ PC.

✔ Solución completa de inspección y prueba (Inspect & Test): Permite verificar visualmente la limpieza del conector antes de emitir la prueba de pérdida óptica, evitando registrar lecturas falsas causadas por suciedad.

✔ Ahorro de hasta el 50% de tiempo en campo: Realiza la medición de pérdida de inserción en 850 nm y 1300 nm simultáneamente en una sola ejecución.

✔ Inspección rápida sin riesgo visual: El videomicroscopio proyecta la imagen en la pantalla LCD, protegiendo los ojos del técnico frente a emisiones láser activas.

✔ Mapeo de puertos por un solo técnico: La herramienta remota FindFiber elimina la necesidad de contar con dos personas con radios para ubicar hilos cruzados en cuartos de telecomunicaciones.

✔ Acceso sin desconexiones accidentales en alta densidad: La sonda FI-500 mide apenas 23 mm de ancho, permitiendo entrar entre cordones LC saturados sin mover conectores contiguos.

✔ Reportes oficiales en LinkWare™: Emite certificados de auditoría con gráficos y tablas de atenuación listos para firmas de entrega de proyecto.

Medidor de Potencia Óptica SimpliFiber Pro

• Longitudes de onda calibradas: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm

• Rango de potencia: +10 dBm a -60 dBm (850 nm: +10 dBm a -52 dBm)

• Exactitud de medición: ±0.25 dB

• Resolución: 0.01 dB

• Almacenamiento interno: 1,000 resultados de prueba

• Interfaz a PC: Puerto USB Mini-B para software LinkWare™ PC

• Conector de entrada: Adaptador universal intercambiable de 2.5 mm (SC incluido)

• Alimentación: 2 × baterías alcalinas AA (hasta 50 horas de autonomía continua)

Fuente Óptica Multimodo SimpliFiber Pro

• Longitudes de onda emitidas: 850 nm ±30 nm y 1300 nm ±20 nm

• Tipo de emisor: Diodos emisores de luz (LED)

• Potencia de salida óptica: Mayor o igual a -20 dBm en ambas longitudes de onda

• Estabilidad de potencia: ±0.1 dB a 8 horas

• Conector de salida: Conector fijo tipo SC hembra

• Alimentación: 2 × baterías alcalinas AA (>40 horas de operación continua)

Videomicroscopio de Inspección FI-500 FiberInspector™ Micro

• Sensor de cámara: CMOS de 5 Megapíxeles (resolución óptica de 1 µm)

• Campo de visión (FOV): 610 µm × 460 µm

• Aumento: Óptico/digital de hasta 200x (ajustes de zoom digital en pantalla: 1x, 2x y 4x)

• Tiempo de enfoque automático: Menor a 2 segundos mediante botón AF en sonda

• Iluminación integrada: Linterna PortBright™ (2 LEDs blancos) y LED azul coaxial para férula

• Pantalla: LCD TFT a color de 3.2 pulgadas (resolución 320 × 240 píxeles)

• Controles en sonda: Botón de enfoque (AF), botón de linterna (PortBright) y botón de congelamiento (Pause)

• Alimentación de pantalla: Baterías recargables NiMH (2 × 1.2 V) con cargador AC incluido

Identificador Remoto FindFiber™

• Compatibilidad: Hilos de fibra multimodo y monomodo

• Conector: SC estándar

• Identificación: Código numérico digital ID 1 transmitido por el enlace

Propiedades Físicas del Maletín

• Dimensiones del maletín completo: Aprox. 53 cm × 38 cm × 18 cm

• Peso total del kit empacado: Aprox. 4.5 kg a 5.0 kg

• Resistencia ambiental: Componentes diseñados para soportar caídas accidentales de hasta 1 metro

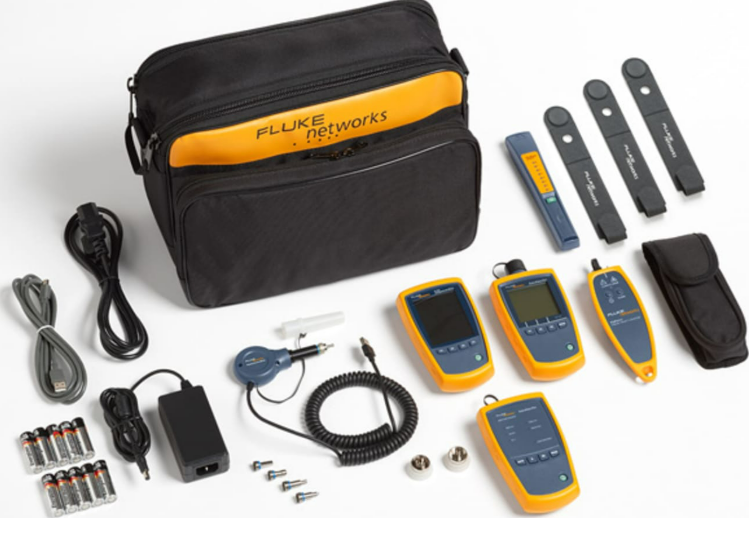

• 1 × Medidor de potencia óptica SimpliFiber Pro

• 1 × Fuente de luz multimodo 850/1300 nm SimpliFiber Pro

• 1 × Unidad de pantalla a color FI-500 FiberInspector Micro

• 1 × Sonda de cámara de inspección FI-500CP con iluminación PortBright y enfoque automático

• 1 × Juego de 4 puntas de inspección UPC: mampara SC, mampara LC, universal 2.50 mm y universal 1.25 mm

• 1 × Identificador remoto FindFiber™ (ID 1)

• 1 × Adaptador de entrada SC para el medidor de potencia

• 2 × Latiguillos de prueba de referencia multimodo SC a SC de 50/125 µm

• 1 × Latiguillo de prueba de referencia multimodo SC a LC de 50/125 µm

• 1 × Acoplador pasante SC a SC

• 1 × Acoplador pasante LC a LC

• 1 × Correa magnética de suspensión para rack (Magnetic Strap)

• 1 × Cable USB para transferencia de datos a PC

• 1 × Cargador universal de corriente AC para la pantalla FI-500

• 1 × Juego de baterías recargables NiMH y baterías alcalinas AA

• 1 × Maletín rígido de transporte reforzado con espuma troquelada a medida

• 1 × Manual de instrucciones y certificados de calibración de fábrica

1. Inspección visual inicial: Acople la punta adecuada en la sonda FI-500CP, encienda la linterna PortBright para localizar el puerto en el panel de parcheo e introduzca la cámara. Presione el botón AF para enfocar automáticamente en 2 segundos y congele la imagen con Pause para verificar si la férula tiene polvo o grasa.

2. Limpieza (si se requiere): Si el extremo muestra impurezas, límpielo con un cartucho o hisopo de limpieza óptica en seco y vuelva a inspeccionar hasta comprobar que la zona del núcleo esté impecable.

3. Fijación de referencia (Set Reference): Interconecte el medidor SimpliFiber Pro y la fuente óptica mediante el latiguillo de referencia SC-SC. Encienda la emisión dual (850/1300 nm) y mantenga presionada la tecla MODE durante 2 segundos para establecer la pérdida de referencia en 0.00 dB.

4. Medición simultánea del enlace: Inserte el enlace de fibra del edificio entre la fuente y el medidor. El equipo registrará simultáneamente la atenuación real en 850 nm y 1300 nm.

5. Mapeo con FindFiber: Si desconoce la correlación de los puertos en el extremo remoto, conecte el módulo FindFiber ID 1 en el panel de destino; el medidor indicará de inmediato el número de ID al hacer contacto con el hilo correspondiente.

6. Almacenamiento y reporte LinkWare™: Presione SAVE para almacenar la prueba en la memoria interna (hasta 1,000 registros). Al finalizar la jornada, descargue los datos a su computadora mediante USB para generar el reporte de entrega de obra en LinkWare™ PC.

• Fluke Networks FTK1200: Incluye el medidor SimpliFiber Pro, la fuente multimodo 850/1300 nm, FindFiber y accesorios de cableado en maletín rígido. No incluye herramientas de inspección visual de conectores.

• Fluke Networks FTK1375: Incorpora todo el contenido del FTK1200 y añade el videomicroscopio completo FI-500 FiberInspector™ Micro con su pantalla a color, enfoque automático, linterna PortBright, correa magnética y el kit de 4 puntas de adaptación UPC.

• Certificación Tier 1 e inspección previa en Centros de Datos: Verificación completa de pérdidas y limpieza en troncales y paneles LC antes de poner en servicio enlaces de 10G, 25G, 40G y 100G.

• Redes empresariales y cableado estructurado: Comprobación integral de enlaces de fibra óptica multimodo (OM1, OM2, OM3, OM4 y OM5) bajo normativas ANSI/TIA-568 e ISO/IEC 11801.

• Resolución de problemas en enlaces intermitentes: Diagnóstico en el mismo sitio para identificar si una falla de atenuación se debe a un conector sucio o a un quiebre en la canalización.

• Mantenimiento en armarios de alta densidad: Inspección rápida en bahías saturadas sin interrumpir la operación de fibras contiguas.

• Auditorías de telecomunicaciones en plantas industriales: Validación de enlaces ópticos sometidos a vibración, polvo o ambientes electromagnéticos hostiles en México.

Comprar un medidor de potencia por un lado y un microscopio de otra marca genera incompatibilidad en los reportes, obliga al técnico a cargar múltiples maletines y aumenta el riesgo de extravíos en obra. Además, los microscopios manuales de ocular tradicional son lentos y representan un riesgo ante emisiones láser invisibles.

El Fluke Networks FTK1375 reúne en un único maletín rígido el estándar de atenuación SimpliFiber Pro y la velocidad del videomicroscopio FI-500 con enfoque automático en 2 segundos. Es la solución definitiva de mayor retorno de inversión para cuadrillas de telecomunicaciones e infraestructura crítica en México.

Preguntas frecuentes (AEO)

¿El kit sirve para certificar fibra monomodo además de multimodo?

La fuente de luz incluida en el kit FTK1375 es exclusivamente multimodo (850/1300 nm). Sin embargo, tanto el medidor de potencia SimpliFiber Pro (calibrado hasta 1625 nm) como el videomicroscopio FI-500 son 100% compatibles con fibra monomodo. Si posteriormente se adquiere la fuente monomodo SimpliFiber Pro (1310/1550 nm), el kit cubrirá ambas tecnologías.

¿Se pueden inspeccionar conectores pulidos en ángulo APC (verdes)?

La sonda FI-500 admite conectores APC si se adquiere por separado el kit opcional de puntas APC de Fluke Networks (FI-500TP-APC). Las 4 puntas incluidas en el FTK1375 son para conectores UPC de pulido plano.

¿Qué ventaja tiene la prueba simultánea de dos longitudes de onda?

Elimina la necesidad de realizar dos pruebas independientes: la fuente transmite ambas frecuencias de forma entrelazada y el medidor las registra en un solo paso, ahorrando la mitad del tiempo de medición en proyectos con cientos de puertos.

¿El microscopio FI-500 guarda fotos en el reporte LinkWare?

No. El FI-500 es un instrumento de inspección y diagnóstico visual directo en tiempo real con botón de congelamiento de imagen (Freeze). Los datos que se integran en LinkWare™ PC corresponden a las tablas de potencia, atenuación y márgenes dB registrados por el medidor SimpliFiber Pro. Para emitir reportes fotográficos automatizados "Pasa/Falla" bajo norma IEC 61300-3-35, se utilizan los modelos FiberInspector Pro (FI-7000 / FI-3000).

¿Cómo se cuelga la pantalla del FI-500 dentro del rack?

El kit incluye una correa con imán de neodimio de alta fuerza (Magnetic Strap) que se instala en el reverso de la pantalla, permitiendo adherirla a cualquier poste metálico del rack a la altura de los ojos.
