Fluke Networks FI-500 - Microinspector de fibra

Más del 85% de las fallas intermitentes, reflexiones parásitas y pérdidas por inserción en enlaces de fibra óptica se originan por partículas de polvo microscópicas, aceites o raspaduras en el núcleo de vidrio. El FI-500 elimina la lentitud y los riesgos oculares de los microscopios tradicionales de tubo gracias a su cámara digital de diseño ultraestrecho (23 mm de ancho) con sensor CMOS de 5 megapíxeles y enfoque automático (Autofocus): con solo pulsar el botón AF en la sonda, el instrumento ajusta el enfoque en menos de 2 segundos, proyectando una imagen estable y nítida en su pantalla LCD TFT de 3.2 pulgadas con aumentos digitales seleccionables de 1x, 2x y 4x (hasta 200x combinados).

Para agilizar el trabajo en armarios de parcheo oscuros y saturados de cordones dúplex, la microsonda integra la linterna frontal PortBright™ con dos LEDs blancos de alta luminosidad que iluminan el puerto antes de acoplar la punta. Además, incorpora un botón de congelamiento de imagen (Pause) en la misma sonda que permite retener la captura en pantalla para evaluar detenidamente la zona del núcleo y revestimiento (core & cladding) sin mover cables vecinos. El kit se suministra con 4 puntas intercambiables UPC roscadas (SC, LC, 1.25 mm y 2.50 mm), estuche de transporte acolchado, correa magnética y baterías recargables NiMH.

• Videomicroscopio de inspección para fibra óptica: Fluke Networks FI-500 FiberInspector™ Micro.

• Cámara de inspección digital: Sensor CMOS de 1/4" y 5 Megapíxeles con resolución óptica de 1 µm.

• Enfoque automático ultrarrápido (Autofocus): imagen nítida en menos de 2 segundos mediante botón dedicado AF en la sonda.

• Linterna integrada PortBright™: doble LED blanco en el cabezal de la sonda para ubicar puertos en racks oscuros.

• Botón de congelamiento de imagen (Pause): fija la vista en pantalla para análisis con manos libres.

• Pantalla de alta visibilidad: LCD TFT a color de 3.2 pulgadas (320 × 240 píxeles) con tasa de refresco mayor a 12 fps.

• Zoom digital multiescala: modos de ampliación de 1x, 2x y 4x (aumento óptico/digital equivalente a 200x).

• Iluminación coaxial dual: LED azul coaxial para resaltar defectos en la férula y 2 LEDs blancos para iluminación de puerto.

• Perfil compacto de la sonda: 23 mm (0.95") de ancho × 51 mm (2") de grosor, diseñada para deslizarse entre hilos LC densos.

• Juego de 4 puntas de adaptador UPC intercambiables incluidas:

  • Punta para adaptadores pasantes / mamparas SC (FI-500TP-SCF)

  • Punta para adaptadores pasantes / mamparas LC (FI-500TP-LCF)

  • Punta universal para latiguillos/férulas macho de 2.50 mm (SC, FC, ST) (FI-500TP-U25F)

  • Punta universal para latiguillos/férulas macho de 1.25 mm (LC, MU) (FI-500TP-U125F)

• Accesorio de correa magnética (Magnetic Strap Attachment) para colgar la pantalla a nivel visual en los postes metálicos del rack.

• Alimentación versátil: baterías recargables NiMH (2 × 1.2 V, 2700 mAh) con cargador universal AC incluido.

✔ Cero riesgo de daño ocular por láser: Al ser un videomicroscopio electrónico con proyección en pantalla LCD, el operador no expone la retina a emisiones invisibles de luz láser infrarroja activa.

✔ Inspección en menos de 2 segundos: El botón de enfoque automático evita girar perillas mecánicas diminutas, reduciendo el tiempo de diagnóstico a la mitad.

✔ No requiere linternas auxiliares: PortBright ilumina el panel de fibra directamente desde la sonda, permitiendo al técnico operar con una sola mano.

✔ Acceso sin desconectar fibras adyacentes: El cuerpo esbelto de la cámara pasa sin estorbar entre cables de parcheo LC altamente densos en centros de datos.

✔ Congelamiento de imagen con un solo toque: Permite fijar la imagen en pantalla y retirar la cámara del panel para observar rayaduras o manchas con comodidad.

✔ Sujeción magnética manos libres: La correa con imán de tierras raras adhiere la pantalla al chasis del rack, dejando las manos libres para manipular la sonda y el limpiador de fibra.

Sonda y Sistema Óptico (FI-500CP)

• Sensor de imagen: CMOS de 1/4 de pulgada, 5 Megapíxeles

• Campo de visión (Field of View): 610 µm × 460 µm

• Resolución óptica: 1 µm

• Aumento: 200x (ajustes de zoom en pantalla: 1x, 2x y 4x)

• Tiempo de enfoque automático: Menor a 2 segundos (típico 1.5 s)

• Iluminación de férula: LED azul coaxial (>100,000 horas de vida útil)

• Iluminación de puerto (PortBright): 2 LEDs blancos de alto brillo

• Controles en sonda: Botón de enfoque (AF), botón de linterna (PortBright) y botón de pausa (Freeze)

• Salida de señal: Interfaz de video digital USB 2.0 hacia la pantalla

• Dimensiones de la sonda: 117 mm × 51 mm × 23 mm (4.6" × 2.0" × 0.95")

• Peso de la sonda: Aprox. 125 g (4.4 oz sin punta)

Unidad Central y Pantalla (FI-500 Display)

• Tipo de pantalla: LCD TFT a color de 3.2 pulgadas

• Resolución nativa: 320 × 240 píxeles

• Tasa de cuadros (Frame Rate): Mayor o igual a 12 cuadros por segundo

• Tipo de batería: 2 × NiMH recargables (1.2 V, 2700 mAh) o 2 pilas alcalinas AA estándar

• Autonomía: 3 horas de uso continuo de la sonda / 6 horas de uso normal de campo

• Tiempo de recarga: Aprox. 4 horas mínimo

• Adaptador de corriente: Entrada universal de 100 a 240 VAC (50/60 Hz), salida 6 VDC / 3 A

• Actualizaciones de firmware: Mediante puerto USB 2.0 tipo A con memoria USB

• Dimensiones de la pantalla: 140 mm × 80 mm × 39 mm (5.5" × 3.2" × 1.5")

• Resistencia ambiental y caídas: Certificado contra caídas de 1 metro; vibración de 2 g (5 a 500 Hz); altitud operativa hasta 4,000 m

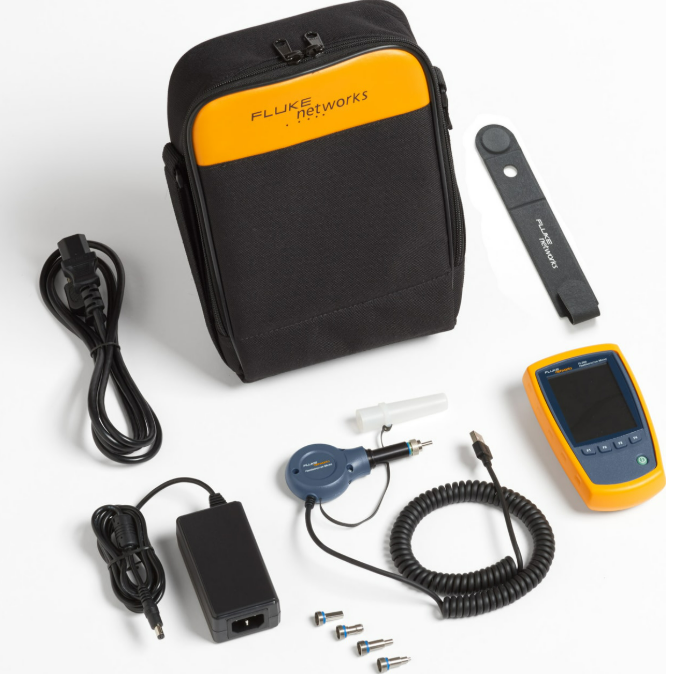

• 1 × Pantalla a color Fluke Networks FI-500

• 1 × Microsonda de cámara de inspección FI-500CP con cable integrado

• 1 × Punta para adaptadores pasantes SC UPC (FI-500TP-SCF)

• 1 × Punta para adaptadores pasantes LC UPC (FI-500TP-LCF)

• 1 × Punta universal de 2.50 mm para latiguillos SC, FC, ST UPC (FI-500TP-U25F)

• 1 × Punta universal de 1.25 mm para latiguillos LC, MU UPC (FI-500TP-U125F)

• 1 × Correa magnética de suspensión para rack (Magnetic strap attachment)

• 1 × Juego de 2 baterías recargables NiMH de 1.2 V

• 1 × Adaptador/cargador de alimentación universal AC con conectores internacionales

• 1 × Estuche blando acolchado con compartimentos organizadores

• 1 × Estuche rígido plástico para protección de puntas

• 1 × Guía de inicio rápido y manual de usuario

1. Iluminación con PortBright: Encienda la unidad y presione el botón de la linterna en la sonda para localizar el puerto deseado dentro del rack oscuro.

2. Inserción de la punta: Acople la punta adecuada (mampara LC/SC o universal 1.25/2.5 mm) sobre la sonda e insértela firmemente en el conector o acoplador.

3. Enfoque automático (AF): Presione el botón AF; la lente motorizada ajustará el plano focal en menos de 2 segundos, mostrando la cara de la fibra con iluminación azul coaxial.

4. Pausa y evaluación: Presione el botón Pause en la sonda para retener la imagen en la pantalla de 3.2". Verifique que la zona del núcleo (core) esté libre de polvo, huellas dactilares o astillamientos. Si se observa suciedad, limpie el conector con un hisopo o limpiador en seco y re-inspeccione antes de reconectar.

• Centros de Datos y Data Centers: Inspección rápida de paneles de parcheo LC de alta densidad antes de encender enlaces de 10G, 40G, 100G y 400G.

• Redes empresariales y cableado estructurado: Comprobación preventiva de la limpieza de férulas antes de certificar atenuación con kits ópticos Tier 1 (SimpliFiber Pro) o reflectómetros OTDR (OptiFiber Pro).

• Proveedores de telecomunicaciones e Internet (FTTH/GPON): Verificación de conectores SC en distribuidores de fibra óptica (ODF) y cajas NAP.

• Instalaciones industriales y mineras: Localización de fallas por polvo, grasas o lubricantes en gabinetes con grado de contaminación industrial.

• Mantenimiento correctivo en campo: Identificación visual de núcleos quemados o fracturados que causan caídas intermitentes de red.

Los microscopios manuales de ocular directo no sirven en paneles de parcheo saturados, cansan la vista del técnico y representan un peligro latente si el enlace transporta potencia óptica activa. Por otro lado, las cámaras totalmente automatizadas con software de reporte exhaustivo suelen ser pesadas y tardan varios segundos en emitir un dictamen cuando el técnico solo necesita ver si el conector está limpio.

El Fluke Networks FI-500 ofrece el equilibrio perfecto: la velocidad y practicidad de un visor directo, con la potencia de un sensor CMOS de 5 MP, enfoque automático instantáneo en 2 segundos y la linterna PortBright™. Es el instrumento más rápido y ergonómico del mercado para mantenimiento de fibra en México.

Preguntas frecuentes (AEO)

¿Se pueden inspeccionar conectores pulidos en ángulo APC (verdes)?

Sí, pero se requiere adquirir el kit opcional de puntas APC de Fluke Networks (FI-500TP-APC), el cual incluye puntas con compensación de 8 grados para SC APC, LC APC y adaptadores universales de 1.25 mm y 2.50 mm. Las puntas UPC incluidas de fábrica no logran enfocar correctamente los conectores en ángulo.

¿El FI-500 guarda fotos o genera reportes en PDF?

No. El FI-500 es un instrumento de inspección visual en tiempo real con botón de congelamiento de pantalla (Pause) para diagnóstico rápido en campo. No almacena imágenes en memoria ni emite dictámenes de "Pasa/Falla" automatizados. Si se requiere guardar capturas y certificar bajo la norma IEC 61300-3-35 para LinkWare, Fluke Networks ofrece los modelos FiberInspector Pro (FI-7000 / FI-3000).

¿Se puede conectar a una computadora portátil?

La sonda FI-500CP se conecta exclusivamente a la unidad de pantalla FI-500 mediante su interfaz USB para visualización instantánea y alimentación. El puerto USB de la pantalla se utiliza para cargar actualizaciones de software mediante memorias USB.

¿Qué autonomía tiene la batería en una jornada de trabajo?

Las dos baterías recargables NiMH de 2700 mAh incluidas ofrecen hasta 3 horas de uso continuo de la sonda y más de 6 horas en uso normal de campo intermitente. Si se agotan, pueden reemplazarse por dos pilas alcalinas AA estándar para continuar operando sin interrupciones.

¿Se puede colgar la pantalla mientras se trabaja dentro del gabinete?

Sí. El kit incluye de serie un accesorio de correa con imán de alta fuerza (Magnetic Strap) que se ajusta a la parte posterior de la pantalla, permitiendo adherir el equipo firmemente a cualquier riel o superficie de acero del rack de comunicaciones.
