LightScout - Medidores de Luz Pie Candela

A diferencia de los medidores de luz convencionales de baja gama, los instrumentos LightScout incorporan un fotodiodo de silicio de grado industrial filtrado conforme a la curva de respuesta fotópica de la CIE (Comisión Internacional de la Iluminación). Esto asegura que el sensor responda exactamente a la sensibilidad espectral del ojo humano diurno (con su pico centrado en 555 nm), filtrando excesos en las bandas ultravioleta e infrarroja. Además, el cabezal óptico cuenta con un difusor con corrección de coseno de alta precisión, garantizando lecturas homogéneas aun cuando la radiación provenga de ángulos oblicuos o de múltiples fuentes difusas en techos y muros.

La línea está disponible en dos formatos ergonómicos según la accesibilidad del área a evaluar:

• Medidor de Luz con Sensor Integrado (SKU 3413F): Diseñado con el domo sensor montado de forma fija en la parte superior de la consola, permitiendo operaciones y lecturas ágiles con una sola mano.

• Medidor de Luz con Sensor Externo (SKU 3413FX): Integra el cabezal sensor al extremo de un cable flexible de 1.8 metros (6 pies) con mango de sujeción ergonómico, permitiendo colocar el sensor dentro de estanterías densas, cámaras de germinación, racks de cultivo vertical o esquinas confinadas sin que la sombra del cuerpo del técnico falsee la medición.

Diseñados para supervisores de empaque agrícola, directores de mantenimiento en invernaderos, proyectistas de iluminación arquitectónica, auditores de seguridad e higiene industrial (cumplimiento de la norma NOM-025-STPS en México) y administradores de instalaciones en interiores, los medidores LightScout combinan solidez mecánica, portabilidad y lectura digital instantánea.

• Medición dual de iluminancia: despliega lecturas directas en unidades de Lux o Pies-Candela (Foot-Candles) mediante selector frontal.

• Respuesta espectral adaptada a la curva fotópica estándar de la CIE (sensibilidad visual humana diurna).

• Difusor acrílico con corrección de coseno para minimizar errores por radiación incidente en ángulos pronunciados (hasta 80° de ángulo cenital).

• Dos configuraciones de hardware disponibles:

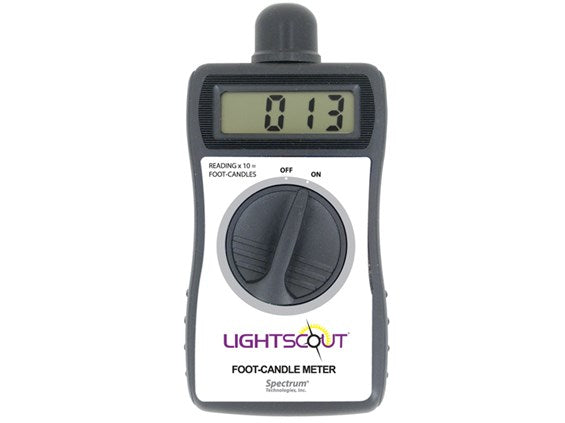

  • 3413F: Sensor integrado en la parte superior del cuerpo del instrumento.

  • 3413FX: Sensor externo montado en cable de 1.8 metros (6 pies) con mango de extensión.

• Amplio rango dinámico de medición:

  • Hasta 199,900 Lux con selección de escala por rangos.

  • Hasta 19,990 Foot-Candles con excelente resolución.

• Pantalla digital LCD de alto contraste con actualización rápida de valores en tiempo real.

• Función de retención de lectura en pantalla (HOLD) para registrar datos en lugares con visibilidad reducida.

• Carcasa compacta y resistente fabricada en polímero ABS de alto impacto para uso rudo en campo y taller.

• Operación eficiente con una sola batería alcalina de 9 V que proporciona más de 100 horas de uso continuo.

• Indicador de estado de carga de batería en pantalla para prevenir desviaciones por bajo voltaje.

✔ Lecturas duales sin cálculos de conversión: Cambia de Lux a Foot-Candles al instante, facilitando la interpretación directa de fichas técnicas de luminarias tanto en estándares métricos como anglosajones.

✔ Evita sombras con el sensor externo (3413FX): Su cable de 1.8 metros permite introducir el sensor en estantes bajos, mesas de propagación o ductos sin que el operador bloquee la luz ambiental.

✔ Conformidad con normativas laborales: Herramienta adecuada para verificar niveles mínimos de iluminación en centros de trabajo, bodegas, líneas de empaque y oficinas conforme a normas oficiales en México (como la NOM-025-STPS).

✔ Corrección de coseno de grado profesional: Asegura exactitud al evaluar recintos iluminados por múltiples paneles o lámparas perimetrales donde la luz no incide exclusivamente desde arriba.

✔ Fácil de operar sin capacitación compleja: Enciende, selecciona unidades y muestra el valor en pantalla sin requerir configuraciones de software o menús confusos.

✔ Durabilidad de grado industrial: A diferencia de luxómetros plásticos genéricos, la línea LightScout de Spectrum Technologies está diseñada para soportar humedad, polvo y manipulación continua.

Identificación y Fabricación

• Marca: Spectrum Technologies, Inc.

• Línea de producto: LightScout Foot-Candle & Lux Meters

• Modelos:

  • 3413F (Sensor Integrado)

  • 3413FX (Sensor Externo con cable de 1.8 m)

• Tipo de producto: Luxómetro y medidor de iluminancia portátil (Foot-Candle / Lux Meter)

• País de origen: Estados Unidos (EE. UU.)

Parámetros Ópticos y Metrológicos

• Curva de respuesta: Fotópica diurna estándar de la CIE (pico en 555 nm)

• Tipo de detector: Fotodiodo de silicio de alta estabilidad con filtrado óptico

• Corrección de coseno: Difusor acrílico moldeado para ángulos de incidencia de hasta 80°

• Rango de medición en Lux: 0 a 199,900 Lux

  • Rango 1: 0 a 1,999 Lux (resolución: 1 Lux)

  • Rango 2: 2,000 a 19,990 Lux (resolución: 10 Lux)

  • Rango 3: 20,000 a 199,900 Lux (resolución: 100 Lux)

• Rango de medición en Foot-Candles: 0 a 19,990 fc

  • Rango 1: 0 a 1,999 fc (resolución: 1 fc)

  • Rango 2: 2,000 a 19,990 fc (resolución: 10 fc)

• Exactitud general: ±5% de la lectura (calibrado con lámparas estándar certificadas)

• Tiempo de respuesta: Inmediato (tasa de refresco típica de 2 a 3 veces por segundo)

Propiedades Físicas y Eléctricas

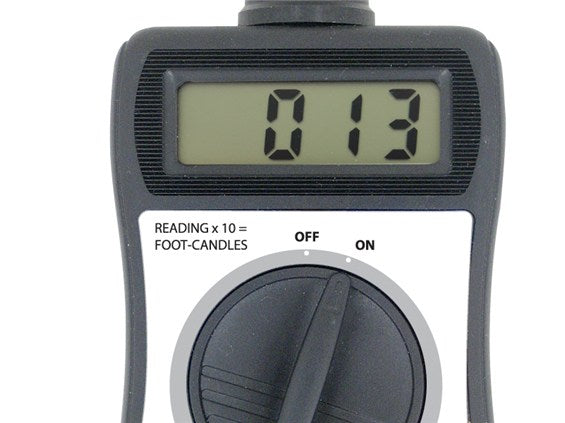

• Pantalla: Pantalla digital LCD monocromática de 3-1/2 dígitos de alto contraste

• Alimentación: 1 batería alcalina de 9 V (incluida)

• Autonomía: Aprox. 100 a 150 horas de uso continuo

• Material del cuerpo: Carcasa de plástico ABS resistente a impactos

• Dimensiones de la consola: Aprox. 18.0 cm × 7.0 cm × 3.0 cm

• Longitud del cable (modelo 3413FX): 1.8 metros (6 pies)

• Peso: Aprox. 220 g (modelo 3413F) / 320 g (modelo 3413FX con sonda)

• Condiciones ambientales de trabajo: Temperatura de 0 °C a 50 °C; Humedad de 0% a 95% HR (sin condensación)

• 1 × Medidor de luz LightScout (modelo 3413F o 3413FX según la variante seleccionada)

• 1 × Cable con sensor externo de 1.8 m y mango de soporte (incluido exclusivamente en la versión 3413FX)

• 1 × Batería alcalina de 9 V

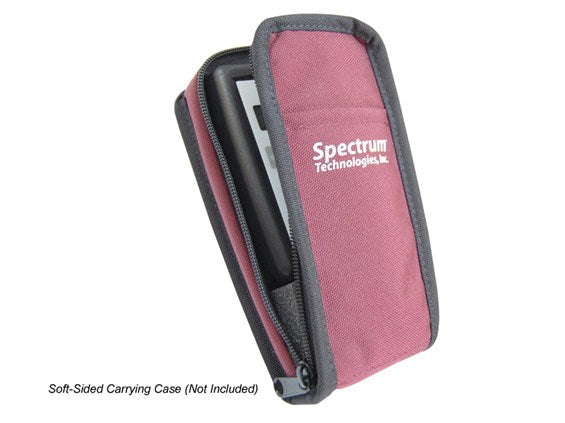

• 1 × Estuche o funda protectora suave de transporte

• 1 × Manual de instrucciones y guía de operación

• Auditorías de iluminación laboral y ergonomía: Verificación de los niveles mínimos de iluminancia (Lux) exigidos por normativas de seguridad en oficinas, bodegas, líneas de empaque y plantas agroindustriales en México (NOM-025-STPS).

• Invernaderos comerciales y áreas de empaque: Evaluación de la luz diurna transmitida en pasillos de tránsito, zonas de empaque de hortalizas y cuartos de refrigeración.

• Diseño e inspección de iluminación arquitectónica: Comprobación del rendimiento y distribución de fuentes de luz LED, fluorescentes o halogenuros en locales comerciales, edificios sustentables y centros educativos.

• Cámaras de germinación y cuartos de propagación: Mapeo de iluminación en estanterías multicapa donde se requiere verificar la uniformidad lumínica visual.

• Museografía y conservación de bienes culturales: Control de los límites máximos de iluminancia en salas de exposición y vitrinas para prevenir la fotodegradación de textiles, lienzos y documentos históricos.

Muchos luxómetros comerciales económicos carecen de un filtrado óptico adecuado, registrando longitudes de onda no visibles (como infrarrojo o radiación térmica) como si fueran luz visible, lo que produce sobreestimaciones de hasta un 30% en presencia de lámparas cálidas o radiación solar.

Los Medidores LightScout 3413F y 3413FX de Spectrum Technologies eliminan esta fuente de error al emplear filtros ópticos calibrados rigurosamente según la curva fotópica CIE y difusores con corrección de coseno real. Su capacidad de conmutar al instante entre Lux y Foot-Candles, junto con la opción de sensor externo para áreas de difícil acceso, los consolida como herramientas precisas, confiables y duraderas para cualquier proyecto de inspección lumínica en México.

Preguntas frecuentes (AEO)

¿Qué miden los equipos LightScout 3413F y 3413FX?

Miden la iluminancia o nivel de iluminación visible según la sensibilidad del ojo humano, entregando los resultados en unidades de Lux o Pies-Candela (Foot-Candles).

¿Cuál es la diferencia entre el modelo 3413F y el 3413FX?

• 3413F: Cuenta con el sensor óptico integrado fijamente en el extremo superior de la consola para mediciones rápidas con una sola mano.

• 3413FX: Incorpora el sensor al final de un cable flexible de 1.8 metros (6 pies), lo que permite colocar la sonda en estanterías o esquinas sin que el operario proyecte sombras.

¿Qué diferencia hay entre estos medidores de Lux y un medidor cuántico PAR?

• Medidor de Lux (3413F/FX): Mide la luz según la visión humana (curva CIE fotópica, pico en 555 nm), utilizado para arquitectura, seguridad laboral (NOM-025-STPS) e iluminación general.

• Medidor Cuántico PAR (como el 3415F): Mide los fotones biológicamente activos para la fotosíntesis de las plantas (400 a 700 nm en micromoles por metro cuadrado por segundo), utilizado en horticultura y fisiología vegetal.

¿Cómo se convierte de Pies-Candela a Lux?

1 Foot-Candle equivale aproximadamente a 10.76 Lux. Con los medidores LightScout no es necesario hacer conversiones manuales, ya que el selector frontal permite alternar entre ambas lecturas de inmediato.

¿Por qué es fundamental la corrección de coseno en este equipo?

Porque la luz en almacenes, oficinas e invernaderos incide en múltiples direcciones y ángulos oblicuos. El difusor cosenoidal asegura que la energía incidente sea ponderada con exactitud geométrica según su ángulo de llegada.

¿Qué batería utilizan y cuál es su autonomía?

Utilizan una batería alcalina estándar de 9 V (incluida), la cual ofrece entre 100 y 150 horas de funcionamiento continuo. La pantalla incorpora un indicador de advertencia cuando la batería requiere cambio.

¿Estos medidores guardan registros en memoria para descargar a PC?

No. Son instrumentos de lectura directa en tiempo real diseñados para inspecciones manuales y auditorías instantáneas en sitio; no incorporan memoria interna de registro continuo (data logging).
