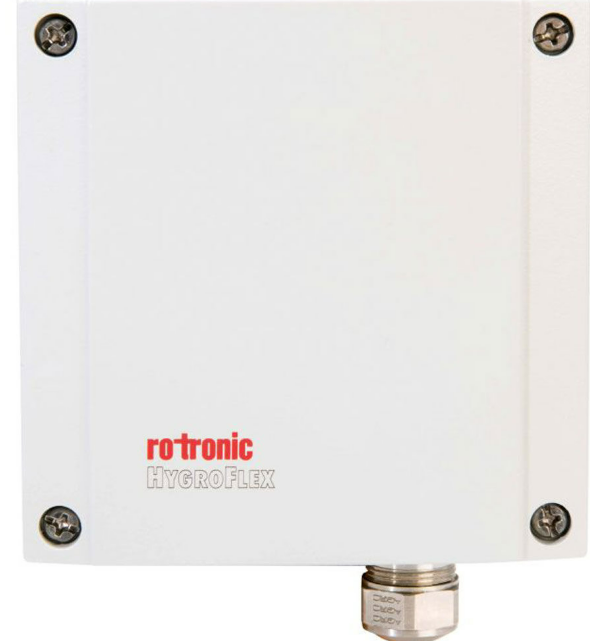

Rotronic HF5A | Transmisor de Humedad y Temperatura 3/4 Hilos

Esta referencia específica (HF5A-D1) combina en una sola unidad salidas analógicas universales configurables (corriente 4 a 20 mA / voltaje) y una interfaz de comunicación digital en serie RS-485 con protocolo Modbus RTU. Su circuito interno es compatible con esquemas de cableado a 3 o 4 hilos (con separación galvánica mediante el retiro del puente Jumper J1), garantizando inmunidad al ruido electromagnético y la eliminación total de lazos de tierra en plantas industriales. La versión viene configurada para montaje en pared sin pantalla LCD con un indicador LED de estado multicolor frontal para diagnósticos operativos rápidos.

El transmisor opera como la estación receptora universal para la línea de sondas digitales inteligentes intercambiables de Rotronic (series HC2A-S, HC2A-IC y sondas de la serie RMS). Al estar calibrada la sonda digital de forma independiente con tecnología de procesamiento AirChip, el transmisor HF5A alcanza una exactitud de nivel de referencia (menor a ±0.8% HR y ±0.1 °C a 23 °C con sondas HC2A estándar). Además, incorpora una interfaz NFC (Near Field Communication) que permite la lectura de diagnósticos, ajuste de escalas analógicas y actualización de firmware mediante un lector NFC-USB y el software oficial Rotronic HW5, sin necesidad de abrir la carcasa ni interrumpir la alimentación.

• Serie [HF5A]: HygroFlex5 Advanced (última generación de transmisores de alta gama Rotronic).

• Tipo de circuito y salidas [D1]: Transmisor digital universal de 3 / 4 hilos con salidas analógicas simultáneas (4–20 mA / 0–10 V) e interfaz digital serial RS-485 (Modbus RTU).

• Pantalla [X]: Sin pantalla LCD integrada (Without Display), con LED frontal de estado.

• Montaje mecánico [0]: Versión estándar para montaje superficial en pared (Wall mount).

• Rango térmico y psicrométrico configurado [3002]: Escalamiento de salidas analógicas para Humedad Relativa (0 a 100% HR en Canal 1) y Temperatura en Canal 2 (-40 °C a 60 °C o estándar industrial configurable).

• Parámetros de comunicación y conector [10100]: Conector hembra estándar para sondas digitales HC2A, prensaestopas M16 para entrada de cables y protocolo Modbus RTU activo sobre bus RS-485.

• Transmisor universal de humedad y temperatura: Rotronic HygroFlex5 Advanced (HF5A-D1X0300210100).

• Compatible con la gama de sondas digitales intercambiables: Rotronic HC2A (HC2A-S, HC2A-IC, HC2A-IM) y sondas RMS.

• Salidas analógicas dobles simultáneas configurables por el usuario: 4 a 20 mA, 0 a 20 mA, 0 a 1 V, 0 a 5 V o 0 a 10 V.

• Puerto de comunicación digital serie: RS-485 con protocolo abierto Modbus RTU.

• Topología de cableado versátil: 3 hilos o 4 hilos con aislamiento galvánico entre la alimentación y las salidas.

• Cálculo psicrométrico interno: punto de rocío (Dew point), punto de congelación (Frost point), humedad absoluta, proporción de mezcla, entalpía y presión de vapor.

• Interfaz de programación inalámbrica NFC: permite reescalar salidas, cargar parámetros y verificar estatus mediante software HW5 y lector NFC.

• Indicador visual LED multicolor frontal: estado normal (verde), modo simulación (naranja) y falla/alarma (rojo).

• Carcasa de alta resistencia en policarbonato con clasificación de protección IP65.

• Amplio rango de alimentación industrial: 18 a 36 VDC (o 15 a 24 VAC).

• Intercambio en caliente de sondas (Hot-swappable): cambie la sonda en segundos sin apagar el transmisor ni requerir recalibración en campo.

✔ Conectividad híbrida analógica + Modbus: Envía 4–20 mA directo a tarjetas de seguridad y lee todas las variables psicrométricas simultáneas por RS-485 a un sistema SCADA o BMS.

✔ Aislamiento galvánico a 4 hilos: Al desmontar el jumper J1, la alimentación queda completamente aislada de los lazos de señal, eliminando interferencias de variadores de frecuencia (VFD).

✔ Cero paros de línea en calibración: Para cumplir con auditorías FDA/COFEPRIS, solo se desacopla la sonda HC2A y se conecta una sonda de reemplazo calibrada, dejando el transmisor montado en la pared.

✔ Exactitud de referencia (< ±0.8% HR / < ±0.1 °C): Procesa digitalmente más de 30,000 puntos de compensación térmica del sensor HC2A para una linealidad inigualable.

✔ Configuración NFC sin abrir el gabinete: Ajuste rangos y parámetros desde el exterior con un teléfono o lector NFC-USB manteniendo la hermeticidad IP65 intacta.

✔ Diagnóstico por LED frontal: Identifique al instante si el circuito está operando con normalidad o si existe un corte en el lazo sin necesidad de usar multímetro.

Rendimiento y Medición (Dependiente de sonda HC2A conectada)

• Rango de humedad: 0 a 100% HR

• Rango de temperatura de electrónica: -40 °C a 70 °C (-40 °F a 158 °F)

• Exactitud del sistema (con sonda HC2A-S a 23 °C): Menor a ±0.8% HR / menor a ±0.1 K (±0.1 °C)

• Estabilidad a largo plazo: Menor a 1% HR / año en condiciones normales

• Variables calculadas: Punto de rocío/congelación, humedad absoluta, entalpía, relación de mezcla, temperatura de bulbo húmedo

Entradas, Salidas y Comunicación

• Conexión de sensor: Puerto de acoplamiento rápido para sondas Rotronic HC2 / HC2A / RMS

• Salidas analógicas: 2 canales independientes escalables libremente

  • Corriente: 0/4 a 20 mA (carga máxima de bucle: 500 ohmios)

  • Voltaje: 0 a 1 V / 0 a 5 V / 0 a 10 V (carga mínima: 1 kΩ/V)

• Salida digital serie: RS-485 de 2 hilos (half-duplex)

• Protocolo de comunicación: Modbus RTU

• Interfaz de servicio: NFC pasiva integrada (compatible con software Rotronic HW5)

Propiedades Eléctricas, Físicas y Ambientales

• Tipo de circuito: 3 hilos o 4 hilos galvanicamente aislados (mediante configuración de Jumper J1)

• Voltaje de alimentación: 18 a 36 VDC / 15 a 24 VAC

• Consumo de potencia: Menor a 1.5 W

• Material de la carcasa: Policarbonato técnico resistente a UV y agentes desinfectantes

• Grado de estanqueidad: IP65

• Prensaestopas de entrada: M16 × 1.5 (o rosca equivalente para paso de cable)

• Dimensiones exteriores: Aprox. 130 mm × 98 mm × 48 mm

• Peso aproximado: 250 g a 300 g

• 1 × Transmisor de humedad y temperatura Rotronic HygroFlex5 Advanced (HF5A-D1X0300210100)

• 1 × Plantilla de barrenado y juego de taquetes con tornillos para fijación en pared

• 1 × Conector prensaestopas M16 para entrada hermética de cableado

• 1 × Manual de instrucciones abreviado y protocolo de inspección de fábrica

(La sonda digital HC2A-S / HC2A-IC, el lector NFC-USB y el software HW5 se comercializan por separado según los requerimientos de la instalación).

El bloque de terminales interior del HF5A permite configurar la instalación según los requerimientos del proyecto:

1. Configuración a 3 hilos (Predeterminada de fábrica - Jumper J1 colocado):

   • Terminal V+: Alimentación positiva (+18 a +36 VDC).

   • Terminal GND / COM: Retorno común tanto para la alimentación como para las salidas analógicas.

   • Terminal Out 1: Señal analógica de Humedad (4–20 mA o voltaje).

   • Terminal Out 2: Señal analógica de Temperatura.

2. Configuración a 4 hilos con separación galvánica (Jumper J1 retirado):

   • Terminales V+ y V-: Alimentación aislada exclusiva de la fuente de 24 VDC.

   • Terminales Out 1(+) y Out 1(-): Lazo analógico completamente independiente referenciado al PLC.

   • Terminales Out 2(+) y Out 2(-): Segundo lazo analógico aislado.

3. Conexión de la red digital Modbus RS-485:

   • Línea D+ (A): Conectar al polo no inversor de la red RS-485.

   • Línea D- (B): Conectar al polo inversor de la red RS-485.

   • GND / Shield: Conectar la malla de blindaje a tierra de señal del maestro Modbus.

• Industria farmacéutica y biotecnología (Cumplimiento FDA 21 CFR Parte 11): Monitoreo continuo de áreas limpias, almacenes de biológicos y cámaras de estabilidad ICH con máxima integridad de datos.

• Industria de semiconductores y cuartos limpios: Supervisión higrotérmica de ultra alta precisión para prevenir descargas electrostáticas y defectos en microchips.

• Hospitales y centrales de esterilización: Control de humedad relativa y temperatura en quirófanos y salas de aislamiento con trazabilidad metrológica.

• Procesos industriales de secado y alimentaria: Control fino del punto de rocío y entalpía en torres de atomización, secadores y cuartos de maduración de quesos o embutidos.

• Sistemas de gestión de edificios (BMS / BACS): Integración simultánea vía 4–20 mA a controladores locales y por Modbus RTU a servidores de supervisión centralizados.

Los transmisores con sensor soldado o fijo obligan a desconectar todo el cableado eléctrico y desmontar el gabinete completo de la pared cada vez que se requiere la calibración metrológica anual, generando tiempos muertos y costos de reinstalación.

El Rotronic HygroFlex5 Advanced HF5A utiliza sondas inteligentes intercambiables en caliente (sistemas HC2A): el técnico retira la sonda en 5 segundos y coloca una unidad recién calibrada sin tocar los cables del transmisor. Al combinar esta ventaja con salidas simultáneas 4–20 mA y Modbus RS-485, aislamiento galvánico de 4 hilos y configuración inalámbrica por NFC, el HF5A representa el estándar de mayor confiabilidad y menor costo total de propiedad en México.

Preguntas frecuentes (AEO)

¿El transmisor incluye la sonda de medición en este código?

No. El código HF5A-D1X0300210100 corresponde a la consola del transmisor de pared. La sonda digital de medición (como la estándar HC2A-S, la sonda para alta temperatura HC2A-IC o sondas de inserción) se selecciona y adquiere por separado según el rango térmico y la longitud requerida en el proceso.

¿Se pueden utilizar al mismo tiempo las salidas analógicas y el puerto Modbus RS-485?

Sí. El modelo D1 procesa en paralelo ambas interfaces, permitiendo controlar un actuador de climatización directamente mediante la salida de 4–20 mA mientras el puerto RS-485 reporta en tiempo real al sistema SCADA el estatus y los valores psicrométricos calculados.

¿Cómo funciona la configuración por NFC?

El transmisor integra una antena NFC pasiva en el circuito frontal. Al acercar un adaptador NFC-USB de Rotronic conectado a una computadora con el software gratuito HW5, se pueden leer o modificar los rangos de las salidas, cambiar las variables asignadas o verificar el número de serie sin necesidad de abrir la tapa ni desconectar la unidad de la corriente.

¿Qué ocurre si se retira el jumper J1 en la tarjeta?

Al retirar el puente J1, el transmisor pasa de un esquema de 3 hilos a una configuración de 4 hilos con aislamiento galvánico. Esto significa que la tierra del circuito de alimentación queda eléctricamente aislada de la tierra de las salidas de señal, impidiendo que el ruido eléctrico de la red afecte la medición analógica.

¿Qué variables psicrométricas puede calcular el transmisor?

Además de la humedad relativa y la temperatura medida, el procesador interno calcula: punto de rocío, punto de congelación, humedad absoluta, relación de mezcla, entalpía específica, temperatura de bulbo húmedo y presión de vapor de agua.
