  • Analizador Lógico USB Treedix 24 MHz / 8 Canales

    Enviarme una cotizacion de este producto

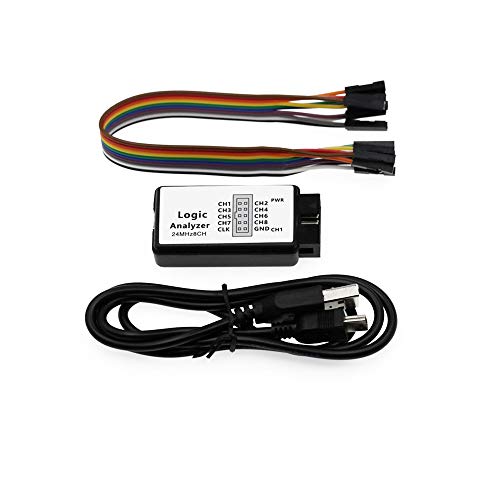

    Analizador Lógico USB Treedix 24 MHz / 8 Canales

    Analizador lógico USB Treedix de 8 canales y muestreo de 24 MHz. Herramienta de depuración y decodificación de protocolos UART, I2C, SPI, CAN y PWM para ARM, FPGA y Arduino.

    El Analizador Lógico USB Treedix de 8 Canales a 24 MHz es un instrumento de medición y diagnóstico digital esencial para desarrolladores de sistemas embebidos, ingenieros electrónicos, estudiantes y técnicos de automatización.

    Diseñado para capturar, visualizar y analizar señales digitales en tiempo real, permite decodificar automáticamente una amplia variedad de protocolos de comunicación comunes (I2C, SPI, UART, CAN, 1-Wire, PWM, DMX512, entre otros). Su diseño compacto y alimentación directa vía USB lo convierten en un equipo portátil y versátil para pruebas en banco de trabajo o diagnósticos en campo.

    • 8 Canales Digitales Simultáneos: Monitoreo y captura sincronizada de hasta 8 líneas de señal digital.

    • Tasa de Muestreo de hasta 24 MHz: Capacidad de captura de hasta 24 millones de muestras por segundo (24 MS/s), suficiente para analizar buses estándar como I2C (100–400 kHz), SPI (hasta varias decenas de MHz según divisor) y UART de alta velocidad.

    • Decodificación de Protocolos Integrada: Compatible con software que decodifica y traduce trenes de pulsos binarios a valores legibles (hexadecimal, ASCII, decimal) de forma automática.

    • Amplio Rango de Voltaje Lógico: Compatible con niveles lógicos de 5V, 3.3V, 2.5V y 1.8V, lo que permite trabajar directamente con microcontroladores clásicos (AVR/Arduino) y procesadores modernos (ARM Cortex, ESP32, STM32, FPGAs).

    • Alimentación Vía USB: No requiere fuentes externas; se alimenta directamente desde el puerto USB de la computadora.

    • Indicadores LED: Indicador de alimentación (PWR) y LED de estado de actividad/captura (ACT).

    • Diagnóstico Rápido de Errores: Identifica al instante problemas de temporización (timing), colisiones de bus I2C, tramas UART corruptas o errores de flanco en buses SPI.

    • Compatibilidad de Software Abierto: Funciona con suites de análisis lógico populares como PulseView / sigrok, compatibles con Windows, Linux y macOS.

    • Kit Completo Listo para Usar: Incluye cable USB y juego de cables jumper DuPont hembra-hembra con código de colores para conexión directa a pines de prueba.

    • Alternativa Económica al Osciloscopio Digital: Brinda capacidad de decodificación multiprotocolo a una fracción del costo y tamaño de un osciloscopio de sobremesa.

    1. Configuración de Disparo (Trigger):

      • Disparo por flanco ascendente (Rising Edge), flanco descendente (Falling Edge), nivel alto/bajo o patrones lógicos combinados entre múltiples canales.

    2. Buffer y Profundidad de Muestra:

      • Utiliza la memoria RAM de la computadora anfitriona para almacenar millones de muestras (hasta 10B muestras), permitiendo grabaciones prolongadas de eventos sin pérdida de datos.

    3. Flujo Básico de Uso:

      • Conectar canal GND al común del circuito bajo prueba.

      • Conectar los canales deseados (CH0 a CH7) a las líneas de datos (p. ej., SDA/SCL para I2C, o TX/RX para UART).

      • Iniciar captura en el software y aplicar el decodificador de protocolo correspondiente.
