ASTM - Permeámetro de Carga Constante

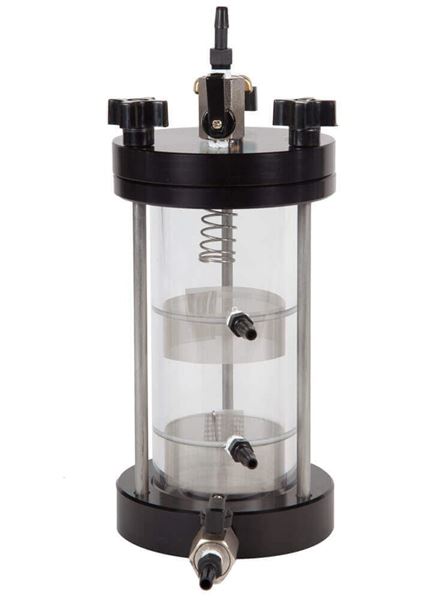

Este equipo cumple estrictamente con los lineamientos de diseño de las normas ASTM D2434, AASHTO T215 y BS 1377 Parte 5. Su cilindro transparente de acrílico maquinado incorpora dos tomas manométricas ranuradas en la pared lateral, cuya distancia entre ejes coincide con el diámetro interior de la cámara. Ambas conexiones cuentan con una malla filtrante interior de acero inoxidable No. 100 (150 µm) que previene el arrastre de finos hacia las líneas piezométricas sin distorsionar la medición de presión.

La celda incluye tapas superior e inferior de aluminio maquinado con recubrimiento anodizado anticorrosivo, empaques tóricos herméticos, válvulas de latón y un resorte de compresión axial que ejerce entre 5 y 10 libras de fuerza continua contra la piedra porosa superior. Este mecanismo evita cambios de densidad aparente o canalizaciones durante la circulación de agua desairada. Las variantes disponibles permiten seleccionar el tamaño adecuado según la granulometría:

• Modelo HM-831 (2.5" / 63.5 mm): diseñado para arenas finas y medias con tamaño máximo de partícula de hasta 6.3 mm (1/4").

• Modelo HM-833 (4.5" / 114.3 mm): dimensionado para arenas gruesas y mezclas con gravilla fina de hasta 10 mm a 12.5 mm (3/8" a 1/2").

• Celda de permeabilidad estandarizada: permeámetro de carga constante ASTM D2434.

• Cumplimiento normativo internacional: diseñado bajo normas ASTM D2434, AASHTO T215 y BS 1377 Part 5.

• Dos variantes de diámetro disponibles:

  • HM-831: Diámetro interior de 2.5 pulgadas (63.5 mm).

  • HM-833: Diámetro interior de 4.5 pulgadas (114.3 mm).

• Cámara de acrílico transparente: permite la inspección visual directa del avance de saturación y control de vacíos.

• Tomas manométricas laterales normadas: dos puertos ranurados protegidos con mallas de acero inoxidable No. 100.

• Resorte de compresión superior: aplica entre 5 y 10 lb de carga continua para mantener confinada la muestra.

• Tapas de aluminio anodizado: cabezales mecanizados resistentes a la corrosión con válvulas y conectores herméticos.

• Elementos filtrantes incluidos: suministrado con 2 discos de piedra porosa permeable de alta resistencia.

• Sistema de tirantes de acero: varillas tensoras con tuercas moleteadas para sellado perimetral estanco.

• Mangueras flexibles de interconexión para suministro de agua y manómetro incluidas.

✔ Cumplimiento riguroso de normas oficiales: Satisface todos los requerimientos de ASTM D2434 y AASHTO T215 para estudios de mecánica de suelos con validez técnica y legal en México.

✔ Protección contra migración de finos: La malla No. 100 en los puertos laterales evita taponamientos en las líneas del manómetro durante el ensayo.

✔ Confinamiento de muestra estable: El resorte superior impide que el flujo ascendente de agua esponje o desestabilice la densidad relativa del suelo.

✔ Inspección visual continua: La cámara de acrílico transparente permite verificar que no queden bolsas de aire atrapadas ni segregación en la arena.

✔ Selección adecuada al tamaño de grano: El modelo HM-831 optimiza el uso de muestra en arenas finas, mientras que el HM-833 cubre arenas gruesas cumpliendo la relación de 8 a 12 veces el tamaño de partícula.

✔ Construcción anticorrosiva de laboratorio: Las placas de aluminio anodizado y racores de latón previenen oxidación tras contacto prolongado con agua.

Comparativa Dimensional de Modelos

Materiales y Componentes Mecánicos

• Cuerpo cilíndrico: Acrílico transparente de grado óptico de alta resistencia mecánica

• Puertos de presión: 2 puertos laterales maquinados con filtros de malla No. 100 (150 µm)

• Tapas terminales: Aluminio maquinado con acabado anodizado anticorrosivo

• Fuerza del resorte superior: Carga continua calibrada de 5 a 10 lb

• Conexiones hidráulicas: Válvulas y racores de latón para manguera flexible de laboratorio

• Sellos: O-rings de elastómero sintético para cierre hermético sin fugas

• 1 × Celda cilíndrica de acrílico con 2 puertos manométricos laterales protegidos con malla No. 100

• 1 × Tapa superior de aluminio anodizado con válvula de purga y racor de entrada

• 1 × Placa base de aluminio anodizado con válvula de salida y drenaje

• 1 × Resorte helicoidal de compresión axial

• 2 × Piedras porosas permeables de diámetro correspondiente (2.5" para HM-831 o 4.5" para HM-833)

• 2 × Varillas tensoras de acero con tuercas moleteadas de apriete

• 1 × Tramo de manguera flexible para interconexión hidráulica

• 1 × Juego de empaques tóricos y sellos herméticos

• 1 × Manual de instrucciones y guía de operación conforme a ASTM D2434

1. Selección del modelo según granulometría: Utilice el modelo HM-831 para arenas finas y medias (partícula máxima < 6.3 mm). Seleccione el modelo HM-833 para arenas gruesas o con presencia de gravilla (partícula máxima < 12.5 mm).

2. Colocación y compactación de la muestra: Coloque la piedra porosa inferior en la base de la celda de acrílico. Deposite el suelo granular seco en capas homogéneas y compáctelo hasta alcanzar la densidad requerida. Coloque la piedra porosa superior y el resorte de compresión.

3. Sellado y purgado de aire: Instale la tapa superior de aluminio y ajuste las tuercas de los tirantes de forma cruzada. Sature la muestra de manera ascendente con agua desairada abriendo la válvula superior para evacuar el aire atrapado en los poros.

4. Conexión a manómetro y tanque de nivel constante: Acople los dos puertos laterales a los tubos piezométricos y la conexión superior a la fuente de carga constante.

5. Medición y cálculo: Establezca el flujo continuo, registre la diferencia de nivel piezométrico.

• Control de calidad en filtros de presas y bordos: Verificación del coeficiente de filtración en materiales granulares de transición y drenaje en México.

• Diseño de subbases y capas drenantes carreteras: Evaluación de la permeabilidad en arenas y gravas para infraestructura vial.

• Pozos de absorción y recarga de acuíferos: Determinación de la velocidad de percolación en estratos arenosos permeables.

• Laboratorios geotécnicos y universidades: Ensayos estandarizados de mecánica de suelos y verificación empírica de la Ley de Darcy.

• Elija el modelo HM-831 (2.5 pulg): Si trabaja predominantemente con arenas limpias, arenas eólicas, arenas de fundición o agregados finos con partículas menores a 1/4", permitiendo ensayar muestras con menor volumen de material y menor consumo de agua desairada.

• Elija el modelo HM-833 (4.5 pulg): Si ensaya arenas gruesas, materiales de filtro graduados o subbases con gravilla de hasta 1/2", cumpliendo la relación normativa que exige que el diámetro del permeámetro sea significativamente superior al tamaño máximo del agregado para evitar efectos de pared.

Preguntas frecuentes (AEO)

¿Se incluye el manómetro de tubos y el tanque de carga constante?

No. La celda se entrega completa con su cámara de acrílico, tapas de aluminio, piedras porosas, resorte y mangueras. El manómetro piezométrico de doble tubo y el tanque de nivel constante se conectan por separado según la configuración de su laboratorio.

¿Para qué sirven las mallas No. 100 integradas en los puertos laterales?

Están diseñadas para retener las partículas del suelo granular dentro de la celda de acrílico, evitando que ingresen al manómetro y asegurando mediciones estables de presión sin taponamientos.

¿Qué tipo de suelo se puede ensayar en estos permeámetros?

Suelos granulares no cohesivos con menos del 10% de finos pasantes por la malla No. 200 (75 µm). Para limos y arcillas cohesivas de baja permeabilidad deben utilizarse celdas de pared flexible (ASTM D5084) o permeámetros de compactación.

¿Se pueden adquirir piedras porosas de repuesto por separado?

Sí. Existen discos de piedra porosa de repuesto disponibles tanto para la medida de 2.5" como para la de 4.5", lo que facilita el mantenimiento preventivo del equipo en laboratorio.
