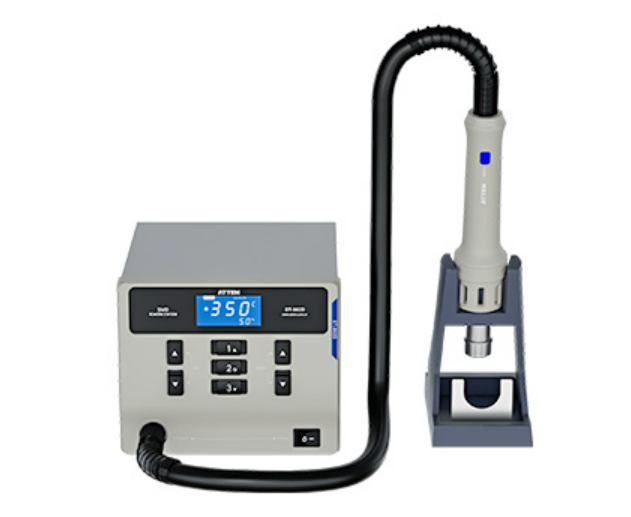

La ATTEN ST-862D es una estación profesional de aire caliente de 1000 W diseñada para trabajos de soldadura, desoldadura y retrabajo de componentes electrónicos. Su control digital permite ajustar la temperatura y el flujo de aire para adaptarse a diferentes componentes, placas PCB y aplicaciones de reparación.

El equipo ofrece un rango de temperatura de 100 a 480 °C y un flujo de aire de 30 a 120 L/min, proporcionando el control necesario para trabajos de precisión y aplicaciones que requieren mayor transferencia térmica.

La ST-862D incorpora una pantalla LCD, controles digitales mediante botones, función de calibración de temperatura, modo de espera y ajustes rápidos de temperatura y flujo de aire. También cuenta con funciones de protección para detectar anomalías en el elemento calefactor y el sensor de temperatura.

Su sistema de enfriamiento en modo standby ayuda a reducir la temperatura del elemento calefactor después de colocar la pistola en el soporte, contribuyendo a prolongar la vida útil del equipo.

La estación incluye cuatro boquillas y un convertidor de boquilla, permitiendo adaptar el flujo de aire a diferentes tamaños y tipos de componentes.

• Estación profesional de aire caliente.

• Potencia máxima de 1000 W.

• Temperatura ajustable de 100 a 480 °C.

• Flujo de aire de 30 a 120 L/min.

• Control digital mediante botones.

• Pantalla LCD.

• Visualización de temperatura.

• Ajuste independiente de temperatura y flujo de aire.

• Unidad de temperatura seleccionable entre °C y °F.

• Calibración de temperatura.

• Modo de espera / standby.

• Función de enfriamiento del calentador en standby.

• Tres configuraciones rápidas de temperatura y flujo de aire.

• Compensación de temperatura de hasta ±50 °C.

• Detección de sobrecalentamiento del elemento calefactor.

• Detección de circuito abierto del elemento calefactor.

• Detección de extracción del elemento calefactor.

• Detección de circuito abierto del sensor de temperatura.

• Alarma sonora.

• Pantalla con indicador dinámico del estado de calentamiento.

• Ajuste fino de temperatura.

• Flujo de aire regulable.

• Diseño con protección ESD.

• Incluye 4 boquillas.

• Incluye convertidor de boquilla.

• Incluye certificado.

✔ Alta potencia de 1000 W: proporciona una rápida transferencia térmica para trabajos de retrabajo electrónico.

✔ Amplio rango de temperatura: permite trabajar entre 100 y 480 °C según las necesidades de cada aplicación.

✔ Flujo de aire regulable: permite seleccionar entre 30 y 120 L/min, facilitando el trabajo con componentes de diferentes tamaños.

✔ Control digital: facilita el ajuste preciso de temperatura y flujo de aire.

✔ Pantalla LCD: permite visualizar los parámetros de funcionamiento durante el trabajo.

✔ Calibración de temperatura: permite compensar diferencias entre la temperatura configurada y la temperatura real del proceso.

✔ Modo standby: ayuda a reducir el calentamiento innecesario cuando la pistola se encuentra en su soporte.

✔ Protecciones integradas: incorpora detección de anomalías del calentador y del sensor de temperatura.

✔ Ajustes rápidos: permite guardar y recuperar hasta tres configuraciones rápidas de temperatura y flujo de aire.

✔ Cuatro boquillas incluidas: permite adaptar el flujo de aire a diferentes trabajos.

✔ Aplicaciones SMD: adecuada para soldadura y desoldadura de componentes de montaje superficial.

✔ Diseño ESD: apropiado para entornos de reparación y mantenimiento electrónico.

Marca: ATTEN

Modelo: ST-862D

Tipo: Estación de aire caliente

Potencia

• 1000 W máximo

Temperatura

• Rango: 100 a 480 °C

• Equivalente: 212 a 896 °F

• Precisión indicada: ±35 °C

• Unidad seleccionable: °C / °F

• Compensación de temperatura: ±50 °C / ±90 °F

Flujo de aire

• Mínimo: 30 L/min

• Máximo: 120 L/min

• Ajuste mediante controles digitales.

Alimentación

• 230 V AC ±10 %, 50 Hz

• Versión de 110 V ±10 %, 60 Hz disponible como opción según documentación técnica.

Importante: confirmar la tensión de la versión antes de realizar el pedido.

Fusible

• 230 V: T6.3 A

• 110 V: T10 A

Pantalla

• Tipo: LCD

• Visualización de temperatura.

• Indicador del estado de calentamiento.

• Visualización mediante barras dinámicas.

Ajustes rápidos

• 3 configuraciones rápidas de temperatura y flujo de aire.

• Ajuste de temperatura en incrementos gruesos y finos.

• Ajuste de flujo de aire en incrementos gruesos y finos.

Funciones de protección

• Detección de elemento calefactor retirado.

• Detección de circuito abierto del elemento calefactor.

• Detección de sobrecalentamiento.

• Detección de circuito abierto del sensor de temperatura.

• Alarma sonora.

Control de temperatura y flujo de aire

La ATTEN ST-862D permite controlar de forma independiente la temperatura y el flujo de aire, dos parámetros fundamentales para realizar trabajos de retrabajo electrónico.

La temperatura puede ajustarse entre 100 y 480 °C, mientras que el flujo de aire puede regularse entre 30 y 120 L/min.

Esto permite adaptar el proceso a:

• Componentes SMD pequeños.

• Circuitos integrados.

• Conectores.

• Componentes de mayor masa térmica.

• Diferentes tipos de soldadura.

• Procesos de desoldadura.

• Retrabajo de PCB.

La combinación correcta de temperatura y flujo debe seleccionarse de acuerdo con el componente, la placa y el material de soldadura.

Modo standby y enfriamiento

La ST-862D incorpora una función de enfriamiento del calentador durante el modo standby.

Cuando la pistola se coloca en el soporte, el sistema puede reducir el calentamiento y activar el proceso de enfriamiento correspondiente. Esta función ayuda a disminuir el estrés térmico del elemento calefactor y evita mantenerlo a máxima temperatura cuando no se está utilizando.

Beneficios

• Reduce el calentamiento innecesario.

• Ayuda a proteger el elemento calefactor.

• Contribuye a prolongar la vida útil del equipo.

• Mejora la seguridad durante pausas de trabajo.

La ATTEN ST-862D permite disponer de tres configuraciones rápidas de temperatura y flujo de aire.

Estas configuraciones pueden utilizarse para guardar parámetros empleados frecuentemente y recuperarlos rápidamente durante trabajos repetitivos.

Ejemplo

Configuración 1: componentes SMD pequeños.

Configuración 2: conectores y componentes de mayor tamaño.

Configuración 3: trabajos de retrabajo que requieren mayor transferencia térmica.

Los valores deben establecerse de acuerdo con las recomendaciones del fabricante del componente y del material de soldadura.

La ST-862D dispone de una función de calibración de temperatura.

Esta función permite compensar diferencias entre la temperatura indicada por la estación y la temperatura medida externamente mediante un instrumento adecuado.

La documentación técnica especifica una compensación de hasta ±50 °C / ±90 °F.

Esto resulta especialmente útil en aplicaciones donde se requiere mayor control del proceso térmico.

Sistema de protección

La estación incorpora diferentes funciones de detección para ayudar a proteger el equipo.

Protección del elemento calefactor

Detecta condiciones como:

• Elemento calefactor retirado.

• Circuito abierto.

• Sobrecalentamiento.

Protección del sensor

También detecta un posible circuito abierto del sensor de temperatura.

Alarma

El equipo dispone de una alarma sonora para indicar determinadas condiciones de funcionamiento o anomalías.

La página oficial de ATTEN especifica que el paquete incluye:

• 1 × Unidad principal

• 1 × Pistola de aire caliente

• 1 × Manual

• 1 × Soporte para pistola

• 1 × Cable de alimentación

• 1 × Cable de tierra

• 4 × Boquillas

• 1 × Convertidor de boquilla

• 1 × Certificado

La ATTEN ST-862D puede utilizarse para:

• Reparación de PCB.

• Retrabajo electrónico.

• Soldadura SMD.

• Desoldadura SMD.

• Reparación de circuitos electrónicos.

• Reparación de teléfonos celulares.

• Reparación de computadoras.

• Reparación de tarjetas electrónicas.

• Retrabajo de circuitos integrados.

• Instalación y retiro de componentes de montaje superficial.

• Reparación de conectores.

• Retrabajo de componentes electrónicos.

• Laboratorios de electrónica.

• Talleres de reparación.

• Prototipado electrónico.

• Mantenimiento industrial.

El flujo de aire caliente puede utilizarse para trabajar con diferentes tipos de componentes, incluyendo:

SMD

Componentes electrónicos de montaje superficial.

SOIC

Circuitos integrados de montaje superficial.

QFP

Encapsulados con terminales alrededor del componente.

PLCC

Encapsulados utilizados en diferentes aplicaciones electrónicas.

CHIP

Componentes electrónicos compactos de montaje superficial.

Conectores

Útil para trabajos de desoldadura y retrabajo donde se requiere aplicar calor localizado.

Soldadura y desoldadura

La ST-862D permite realizar procesos de:

• Soldadura mediante aire caliente.

• Desoldadura.

• Retrabajo.

• Precalentamiento localizado.

• Retiro de componentes.

• Instalación de componentes SMD.

La temperatura y el flujo de aire deben ajustarse de acuerdo con las características del componente y del material utilizado.

Dimensiones y peso

Dimensiones

208 × 175 × 150 mm

Peso

Aproximadamente 3,340 g según la documentación técnica del modelo.

Temperatura de funcionamiento

• 0 a 40 °C

Humedad relativa

• Menor a 80 %

Temperatura de almacenamiento

• -20 a 80 °C

Humedad relativa de almacenamiento

• Menor a 80 %
