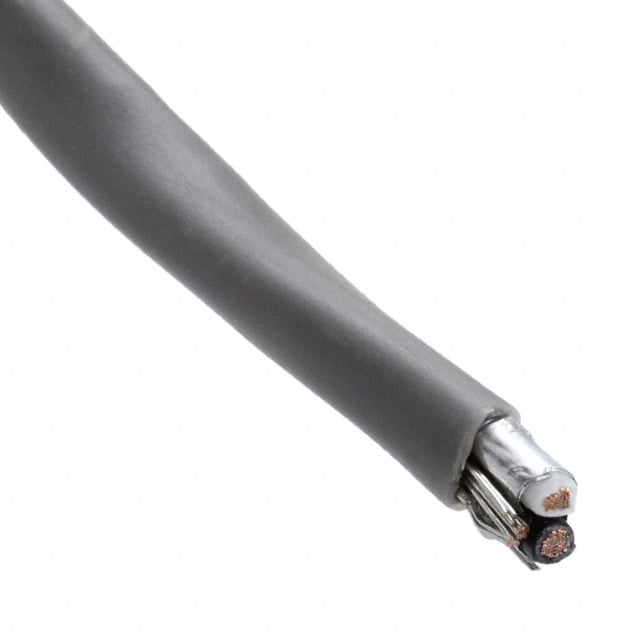

Belden 8760 0601000 - Cable Blindado de 1 Par Calibre 18 AWG

Este cable está compuesto por 1 par trenzado (2 conductores) de cobre estañado de calibre 18 AWG con construcción trenzada de 16 hilos por conductor (16x30), lo que le otorga un equilibrio óptimo entre flexibilidad mecánica y baja resistencia eléctrica. Su diseño incorpora el blindaje patentado Beldfoil® (lámina de aluminio-poliéster con cobertura del 100%), el cual proporciona un apantallamiento total contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI) causadas por motores, variadores de frecuencia (VFD) y relevadores en entornos industriales.

El conjunto integra un hilo de drenaje continuo de cobre estañado de calibre 20 AWG para una conexión a tierra física rápida y segura, aislamiento de polietileno (PE) de baja capacitancia en los conductores y una cubierta exterior de policloruro de vinilo (PVC) en color cromo/gris de alta durabilidad con clasificación de inflamabilidad UL. Con una presentación en bobina de 1000 pies (304.8 metros), el Belden 8760 garantiza una integridad de señal limpia y libre de ruido en distancias medias y largas de tendido eléctrico.

• Cable blindado industrial de 1 par trenzado: Belden 8760 (Presentación 8760 0601000 / DigiKey 7389300).

• Configuración de conductores: 1 par (2 conductores trenzados) calibre 18 AWG.

• Construcción del conductor: cobre estañado flexible multifilar (16x30).

• Tecnología de blindaje: Lámina Beldfoil® (aluminio-poliéster) con 100% de cobertura.

• Hilo de drenaje de tierra (Drain Wire): cobre estañado trenzado calibre 20 AWG para conexión a tierra sin malla deshilachada.

• Aislamiento de conductores: Polietileno (PE) de alta rigidez dieléctrica (código de colores: Negro y Transparente/Natural).

• Cubierta exterior: PVC (Policloruro de vinilo) en color cromo / gris industrial.

• Voltaje de operación nominal: 300 V RMS (según clasificación UL/NEC).

• Presentación de empaque: Bobina / carrete de 1000 pies (304.8 metros).

• Diámetro exterior nominal: compacto y maniobrable de 5.64 mm (0.222 pulgadas).

• Clasificaciones de seguridad contra fuego: UL 2092, NEC/CEC tipo CM y cumplimiento con directiva RoHS.

✔ Inmunidad absoluta al ruido electromagnético (100% Beldfoil): La lámina de aluminio sellada bloquea interferencias inducidas por arrancadores de motores y líneas eléctricas adyacentes.

✔ Facilidad de terminación con hilo de drenaje: Acelera el proceso de conexión a la bornera de tierra en tableros de control sin requerir el trenzado manual de mallas metálicas.

✔ Excelente conductividad y resistencia a la corrosión: Los conductores de cobre estañado previenen la sulfatación en puntas peladas dentro de ambientes húmedos.

✔ Baja capacitancia mutua: Su aislamiento de polietileno minimiza la distorsión y atenuación de frecuencias de audio y señales analógicas rápidas.

✔ Calibre 18 AWG robusto: Ofrece menor caída de voltaje en tiradas largas comparado con cables delgados de calibre 22 o 24 AWG.

✔ Certificación y confiabilidad de grado industrial: Cumple con estándares internacionales de inflamabilidad y ductilidad para canalizaciones en charolas y tubería conduit.

Parámetros Eléctricos

• Voltaje nominal de operación: 300 V RMS

• Resistencia eléctrica en DC del conductor (@ 20 °C): Aprox. 21.32 ohmios por kilómetro (6.5 Ω / 1000 ft)

• Resistencia del hilo de drenaje (@ 20 °C): Aprox. 33.79 ohmios por kilómetro (10.3 Ω / 1000 ft)

• Capacitancia nominal entre conductores: Aprox. 89.9 pF/m (27.4 pF/ft) a 1 kHz

• Capacitancia nominal conductor a blindaje: Aprox. 162.4 pF/m (49.5 pF/ft) a 1 kHz

• Inductancia nominal: 0.59 µH/m (0.18 µH/ft)

• Corriente máxima recomendada: Aprox. 5.2 Amperios por conductor a 25 °C

Construcción y Materiales

• Número de conductores: 2 (1 par trenzado)

• Calibre del conductor: 18 AWG

• Composición del conductor: Cobre estañado multifilar (16 hilos de 30 AWG)

• Material del aislamiento: Polietileno (PE)

• Espesor del aislamiento: 0.457 mm (0.018")

• Código de colores de los conductores: 1 Negro, 1 Transparente / Claro

• Material del blindaje: Beldfoil® (Cinta de poliéster con lámina de aluminio, cara conductora hacia adentro)

• Cobertura del blindaje: 100%

• Hilo de drenaje (Drain Wire): 20 AWG de cobre estañado (7x28)

• Material de la cubierta exterior: PVC (Policloruro de vinilo)

• Diámetro exterior nominal: 5.64 mm (0.222")

Propiedades Mecánicas y Ambientales

• Rango de temperatura de operación: -20 °C a +60 °C (-4 °F a +140 °F)

• Rango de temperatura de instalación: 0 °C a +60 °C (32 °F a +140 °F)

• Tensión de tracción máxima recomendada: 298 N (67 lbs)

• Radio mínimo de curvatura (instalación): Aprox. 57.15 mm (2.25")

• Peso aproximado de la bobina de 1000 ft: Aprox. 12.7 kg a 14.5 kg (28 a 32 lbs)

• 1 × Carrete / Bobina de 1000 pies (304.8 metros) de cable blindado Belden 8760 (Color Cromo / Gris)

1. Conexión de lazo de tierra (Regla de un solo punto): Para evitar la creación de lazos de tierra (ground loops) y la captación de zumbidos o corrientes inducidas, conecte el hilo de drenaje a tierra física (GND / PE) únicamente en el extremo del tablero de control principal. En el extremo del sensor, transmisor o bocina, corte el hilo de drenaje y aíslelo con cinta termocontráctil para evitar contacto accidental con el chasis.

2. Respeto de radios de curvatura: Al jalar el cable por tubería conduit o canaletas, no exceda el radio mínimo de curvatura de 2.25 pulgadas para no desgarrar la lámina interna de Beldfoil.

3. Separación de fuerza y control: Mantenga una distancia mínima de al menos 20 a 30 cm entre la tubería del cable Belden 8760 y los cables de alimentación trifásica o salidas hacia servomotores y variadores VFD.

• Lazos analógicos de 4 a 20 mA y 0 a 10 V: Cableado de transmisores de presión, flujo, temperatura, humedad y nivel hacia entradas analógicas de PLC y sistemas DCS.

• Sistemas de gestión de edificios (BMS / HVAC): Interconexión de sensores de ducto, actuadores de compuertas y termostatos industriales.

• Audio profesional e intercomunicación: Cableado balanceado para micrófonos fijos, líneas de altavoces de bajo voltaje, voceo de planta y consolas de sonido.

• Sistemas de seguridad y control de acceso: Enlace de teclados, lectores biométricos y contactos de puerta con centrales de monitoreo.

• Instrumentación en plantas de manufactura y tratamiento de aguas: Transmisión de señales débiles en ambientes con presencia de armónicos y ruido eléctrico en México.

Los cables comunes sin blindaje actúan como antenas receptoras que capturan el ruido de contactores y variadores, provocando lecturas inestables en sensores de 4–20 mA o zumbidos persistentes en sistemas de audio. Por otra parte, las marcas genéricas suelen usar conductores de aluminio con baño de cobre (CCA) que se quiebran con facilidad y aumentan la resistencia eléctrica.

El Belden 8760 está fabricado con cobre estañado 100% puro, blindaje patentado Beldfoil al 100% y aislamiento de polietileno, garantizando la máxima integridad física y de señal que exigen las plantas industriales en México.

Preguntas frecuentes (AEO)

¿Cuál es la diferencia entre el cable Belden 8760 y el Belden 8451?

El Belden 8760 utiliza conductores calibre 18 AWG (más gruesos, menor caída de voltaje, ideales para instrumentación de campo y largas distancias). El Belden 8451 utiliza conductores calibre 22 AWG (más delgados y flexibles, comúnmente utilizados en cableado interno de racks de audio y consolas).

¿Se puede utilizar para comunicación digital RS-485 / Modbus?

Aunque puede transmitir datos a distancias cortas y bajas velocidades, no es el cable óptimo para redes RS-485 largas. Para buses RS-485 y Modbus RTU se recomienda utilizar cables diseñados con impedancia característica de 120 ohmios, como el Belden 9841 o Belden 3105A.

¿Qué función tiene el hilo desnudo que acompaña a los dos conductores?

Es el hilo de drenaje (drain wire). Al estar en contacto continuo a lo largo de toda la longitud del cable con la cara de aluminio del blindaje Beldfoil, permite aterrizar el blindaje fácilmente en las borneras del gabinete de control.

¿Se puede instalar en exteriores o enterrado directamente?

La cubierta de PVC estándar del modelo 8760 está diseñada para interiores o dentro de tubería conduit. Para instalación subterránea directa o exposición solar continua sin tubería, se recomiendan variantes con chaqueta para intemperie (Direct Burial / UV Resistant) como las de cubierta de polietileno para exterior.

¿Qué colores tienen los conductores internos?

El par de conductores está codificado con un conductor con aislamiento de color Negro y otro conductor con aislamiento Transparente / Natural, facilitando la polarización de señales positivas y negativas.
