Belden 9841-01305 Cable RS-485 24 AWG 305 m

Su configuración de 120 Ω de impedancia característica está orientada a sistemas de comunicación RS-485, incluyendo aplicaciones con PLC, VFD, HMI, RTU y sistemas SCADA. Belden también especifica aplicaciones para señales analógicas de baja tensión, como 4–20 mA y 0–10 V, así como señales digitales de control.

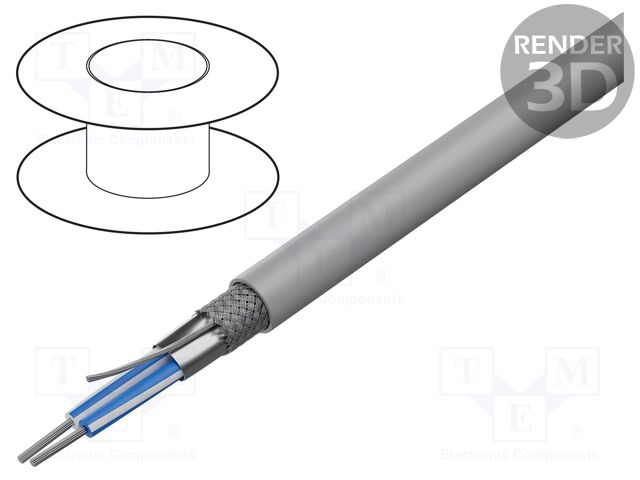

El cable incorpora un blindaje de aluminio/poliéster con 100 % de cobertura y una trenza de cobre estañado con 90 % de cobertura, además de un conductor de drenaje de 24 AWG. Esta construcción ayuda a reducir la interferencia electromagnética en aplicaciones de comunicación y control.

La presentación 9841.01305 corresponde a un carrete de 305 metros, en color Chrome. El diámetro exterior nominal del cable es de 5.89 mm y su rango de temperatura de operación especificado es de -30 °C a +80 °C.

✔ Diseñado para RS-485: Construcción específica para sistemas de comunicación serial basados en el estándar RS-485.

✔ Impedancia de 120 Ω: Adecuada para aplicaciones de comunicación RS-485 que requieren esta característica eléctrica.

✔ Doble sistema de blindaje: Combina Beldfoil® de cobertura total con una trenza de cobre estañado al 90 %.

✔ Conductor de cobre estañado: Los conductores 24 AWG utilizan cobre estañado trenzado 7 × 32.

✔ Aplicaciones industriales: Puede utilizarse en comunicaciones entre PLC, VFD, HMI, RTU y sistemas SCADA.

✔ Baja capacitancia: Presenta una capacitancia nominal de 42 pF/m entre conductores.

✔ Presentación de 305 m: El carrete proporciona una longitud adecuada para instalaciones extensas.

✔ Amplio rango térmico: El fabricante especifica operación de -30 °C a +80 °C.

✔ Conductor de drenaje: Incorpora un conductor de drenaje de 24 AWG como parte del sistema de blindaje.

El Belden 9841 está especificado para aplicaciones como:

• Comunicación RS-485.
• Comunicación entre PLC.
• Variadores de frecuencia (VFD).
• Interfaces HMI.
• Unidades terminales remotas (RTU).
• Sistemas SCADA.
• Comunicación industrial serial.
• Sistemas POS.
• Comunicación entre computadoras.
• Señales analógicas de baja tensión.
• Señales de 4–20 mA.
• Señales de 0–10 V.
• Señales digitales de control de baja tensión.
• Cableado de paneles.
• Señales de audio de nivel de línea.
• Aplicaciones de comunicación en ambientes con ruido eléctrico.

El Belden 9841 cuenta con las siguientes especificaciones y cumplimientos indicados por el fabricante:

• UL 1685.
• IEC 60332-1-2.
• NEC Article 800, CM.
• AWM 2919.
• CEC / C(UL) CM.
• CE.
• RoHS 2.
• WEEE.
• UKCA.
• China RoHS II.
• CPR Euroclass: Eca.
• CPR UKCA Class: Eca.

• 1 × Carrete de cable Belden 9841.01305 de 305 m.

El Belden 9841-01305 está diseñado específicamente para comunicaciones RS-485 y combina conductores 24 AWG de cobre estañado, aislamiento PE y un sistema de blindaje de doble capa compuesto por Beldfoil® y trenza de cobre estañado.

Su impedancia característica de 120 Ω, baja capacitancia y construcción blindada lo hacen apropiado para sistemas industriales de comunicación y control en los que se requiere una transmisión de señal confiable.

La presentación de 305 m permite realizar instalaciones extensas utilizando una misma bobina de cable, reduciendo la necesidad de unir múltiples tramos durante la instalación.
