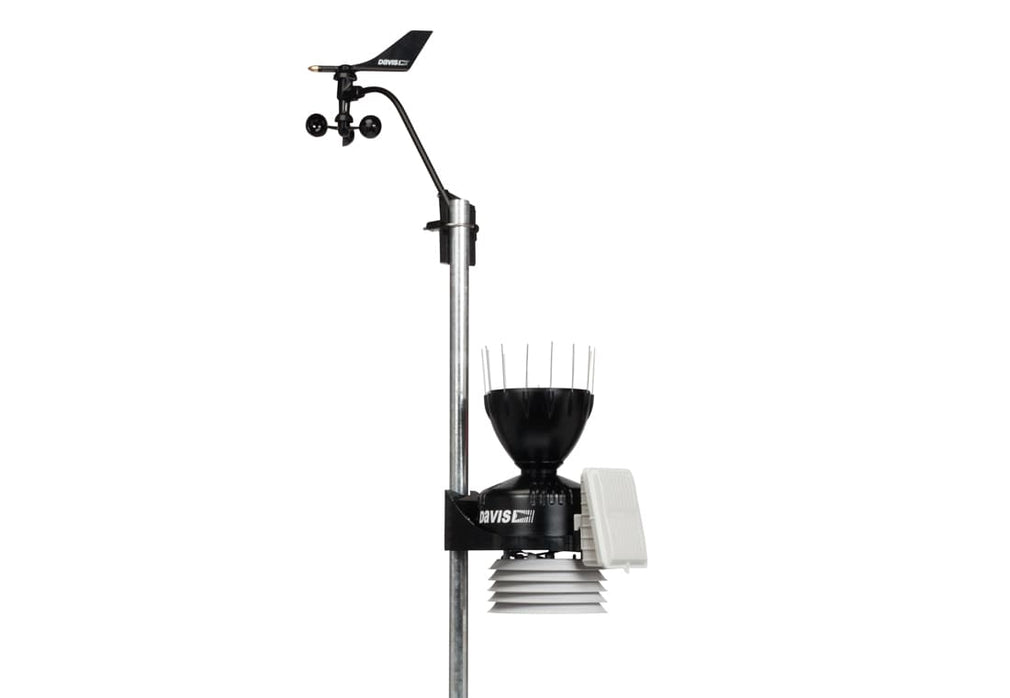

Davis 6322C Vantage Pro2 Cableada Estación Meteorológica

A diferencia de las versiones inalámbricas que dependen de frecuencias de radioeléctricas, este sistema utiliza una conexión física por cable de par trenzado de 30 metros (100 pies) incluido, ampliable hasta 300 metros (1000 pies). Esta arquitectura hace de la estación meteorológica Davis Vantage Pro2 cableada la elección indicada para instalaciones donde existen restricciones estrictas de radiofrecuencia (RF), entornos con alta interferencia electromagnética o sitios donde se busca eliminar el mantenimiento periódico de baterías de respaldo en el exterior.

El conjunto integra en un solo chasis reforzado de grado industrial resistente a la radiación UV:

• Pluviómetro autovaciable AeroCone: con cuchara basculante calibrada y rejilla con seguro antidesechos para evitar turbulencias de viento.

• Sensores de temperatura y humedad relativa exterior: resguardados dentro de un escudo de radiación pasivo de placas múltiples calificado con 5 estrellas por la Organización Meteorológica Mundial (OMM).

• Anemómetro desmontable de alta velocidad: probado en túnel de viento hasta 322 km/h (200 mph), con cable de 12 metros (40 pies) que permite montarlo en la punta de un mástil separado del pluviómetro.

La estación meteorológica Davis Vantage Pro2 cableada se alimenta directamente desde la consola receptora Vantage Pro2 cableada o un EnviroMonitor Gateway, recibiendo actualizaciones rápidas de velocidad de viento cada 2.5 segundos, lluvia cada 20 segundos y temperatura cada 10 segundos para máxima exactitud analítica.

• Conjunto integrado de sensores exterior: estación meteorológica Davis Vantage Pro2 cableada (Davis 6322C / 6322CM).

• Parámetros meteorológicos medidos:

  • Velocidad y dirección del viento: anemómetro de copas y veleta equilibrada con rango de 1 a 322 km/h (1 a 200 mph).

  • Precipitación pluvial: pluviómetro AeroCone con resolución métrica de 0.2 mm (o 0.01" en modelo US).

  • Temperatura exterior: sensor termistor de platino de -40 °C a 65 °C (-40 °F a 150 °F).

  • Humedad relativa exterior: sensor capacitivo de 1 a 100% HR con cálculo de punto de rocío e índice de calor.

• Intervalos de actualización ultrarrápidos: viento cada 2.5 segundos, lluvia cada 20 segundos y temperatura cada 10 segundos.

• Pluviómetro aerodinámico AeroCone: diseño diseñado para mitigar el error de captación por ráfagas de viento y reducir salpicaduras.

• Escudo de radiación pasivo multicapa: protege el sensor termo-higrométrico contra radiación solar directa y calor reflejado.

• Anemómetro separable: incluye cable de extensión de 12 m (40 pies) para ubicar el anemómetro en el punto más alto de la torre.

• Cable de enlace principal incluido: cable de 30 metros (100 pies) con conectores modulares RJ estándar.

• Alimentación centralizada: se energiza a través del cable desde la consola interior o gateway (sin necesidad de panel solar en el ISS).

• Grado de protección para intemperie: carcasa de termoplástico ASA estabilizado contra radiación UV y ambientes corrosivos.

✔ Cero interferencias de radiofrecuencia (RF): La transmisión física por cable blindado garantiza una recepción continua de datos sin pérdidas de señal por muros gruesos o maquinaria industrial en México.

✔ Mantenimiento exterior reducido: Al energizarse directamente por el cable de datos desde la consola interior, no depende de baterías alcalinas ni capacitores solares externos para su operación diaria.

✔ Pluviómetro de alta exactitud aerodinámica (AeroCone): La geometría cónica reduce la turbulencia del viento en el borde del cono, garantizando registros precisos durante tormentas severas.

✔ Flexibilidad de instalación para normas meteorológicas: Permite instalar el pluviómetro a 1.5 metros del suelo y elevar el anemómetro a 10 metros mediante su cable independiente de 12 m.

✔ Escudo de radiación térmica avalado por la OMM: Previene lecturas artificialmente elevadas de temperatura provocadas por el sol directo en verano.

✔ Compatibilidad con red EnviroMonitor: Puede conectarse como estación base de sensores a pasarelas EnviroMonitor Gateway para agricultura de precisión.

Identificación y Fabricación

Sensor de Viento (Anemómetro)

• Rango de velocidad de viento: 1 a 322 km/h (1 a 200 mph / 1 a 89 m/s)

• Exactitud de velocidad

• Resolución: 1 km/h (1 mph / 0.1 m/s)

• Rango de dirección: 0° a 360° (rosa de los vientos de 16 divisiones o resolución de 1°)

• Exactitud de dirección

• Frecuencia de actualización: Cada 2.5 segundos

Pluviómetro (AeroCone)

• Mecanismo: Cuchara basculante de vaciado automático (Tipping Spoon)

• Resolución: 0.2 mm (versión métrica 6322CM) o 0.01" (versión US 6322C)

• Exactitud: +-3m% de la lectura para tasas de lluvia de hasta 100 mm/h (o 4"/h)

• Área de captación: 214cm ()

Sensor de Temperatura y Humedad Exterior

• Rango de temperatura exterior: -40 °C a 65 °C (-40 °F a 150 °F)

• Exactitud de temperatura

• Resolución: 0.1 °C / 0.1 °F

• Frecuencia de actualización de temperatura: Cada 10 segundos

• Rango de humedad relativa: 1% a 100% HR

• Exactitud de humedad

• Frecuencia de actualización de humedad: Cada 1 minuto

Cableado, Conexión y Alimentación

• Longitud del cable principal de conexión: 30 metros (100 pies) incluido (calibre 26 AWG, 4 conductores)

• Distancia máxima admisible: Hasta 300 metros (1000 pies) con cable apantallado calibre 24 AWG

• Cable del anemómetro: 12 metros (40 pies) con conector modular RJ

• Alimentación eléctrica: Suministrada por la consola Vantage Pro2 cableada o EnviroMonitor Gateway

• Dimensiones exteriores: 279 mm × 238 mm × 355 mm (11.0" × 9.4" × 14.0")

• Peso de envío: 5.9 kg (13.0 lbs)

• 1 × Base de sensores integrados (ISS) con pluviómetro AeroCone y pantalla de radiación pasiva

• 1 × Sensor de temperatura y humedad relativa instalado en el escudo de radiación

• 1 × Anemómetro completo (brazo de soporte, copas de viento y veleta)

• 1 × Tramo de cable de 12 metros (40 pies) para montaje remoto del anemómetro

• 1 × Rollo de cable principal de conexión de 30 metros (100 pies)

• 1 × Filtro de restos vegetales y púas antipájaros para cono de lluvia

• 1 × Juego de herrajes de montaje en mástil (abrazaderas en U, tuercas y tornillería de acero inoxidable)

• 1 × Manual de instrucciones y guía de alineación del sensor en español e inglés

1. Ubicación del mástil: Seleccione un mástil de tubo rígido (diámetro exterior de 32 mm a 44 mm) ubicado en un área abierta sin obstáculos cercanos.

2. Orientación de la veleta: Apunte el brazo del anemómetro hacia el Norte verdadero utilizando una brújula o aplicación de geolocalización antes de apretar los pernos de fijación.

3. Nivelación del pluviómetro: Utilice el nivel de burbuja incorporado en la base del cono AeroCone para asegurarse de que el mecanismo basculante quede perfectamente horizontal. Instale la rejilla con seguro y las púas antipájaros.

4. Tendido del cable: Conecte el cable del anemómetro en la caja de conexiones del ISS. Tienda el cable principal de 30 metros desde el ISS hacia el interior de las instalaciones donde se ubicará la consola cableada, protegiendo el tendido con ducto conduit para evitar daños por fauna o corte mecánico.

5. Puesta en marcha: Conecte el conector modular RJ a la consola Vantage Pro2 cableada; el sistema encenderá los sensores y comenzará a desplegar lecturas en pantalla inmediatamente.

• Agricultura comercial y de precisión: Monitoreo agrometeorológico continuo de lluvia, viento y temperatura en campos agrícolas y huertos frutales en México.

• Invernaderos y agricultura protegida: Control del viento exterior y temperatura para automatizar apertura de ventanas cenitales y pantallas térmicas.

• Instalaciones industriales y aeródromos: Registro seguro de ráfagas de viento y alertas climáticas en entornos con restricciones de ondas de radio.

• Centros educativos y estaciones de investigación: Obtención de series de datos meteorológicos continuos sin riesgo de caídas de señal inalámbrica.

• Control de dispersión ambiental y minería: Monitoreo de velocidad y dirección de viento para modelado de dispersión de polvos y partículas fugitivas.

Las estaciones inalámbricas son prácticas en terrenos abiertos sin obstáculos, pero las paredes gruesas de concreto, láminas metálicas de naves industriales o subestaciones eléctricas pueden atenuar o bloquear la señal de radio. Además, las estaciones inalámbricas requieren revisar el estado del supercapacitor y la batería de litio exterior.

La estación meteorológica Davis Vantage Pro2 cableada garantiza un enlace 100% inmune a interferencias RF, alimentación directa desde el edificio y una disponibilidad de datos ininterrumpida año tras año, representando la opción más robusta y económica a largo plazo en México.

Preguntas frecuentes (AEO)

¿El modelo 6322C incluye la consola con pantalla?

No. El código 6322C / 6322CM corresponde exclusivamente al conjunto exterior de sensores (Integrated Sensor Suite - ISS). La consola interior receptora cableada (o pasarela EnviroMonitor) se adquiere por separado o en el paquete de estación completa (código 6152C).

¿Se pueden agregar sensores de radiación solar y radiación UV a este ISS cableado?

Sí. El chasis del ISS cuenta con los soportes de montaje y conexiones internas para instalar el sensor de radiación solar (Davis 6450) y el sensor UV (Davis 6490), así como la repisa de montaje para ambos sensores (Davis 6673).

¿Se puede extender el cable de 30 metros si la distancia a la consola es mayor?

Sí. El cable de 4 conductores puede extenderse hasta una distancia máxima recomendada de 300 metros (1000 pies) utilizando cable blindado calibre 24 AWG y cajas de unión herméticas sin perder exactitud ni velocidad en las lecturas.

¿Cuál es la diferencia entre el modelo 6322C y el 6322CM?

El modelo 6322C mide la lluvia en incrementos de 0.01 pulgadas (estándar imperial de EE. UU.), mientras que el modelo 6322CM viene calibrado de fábrica con incrementos métricos de 0.2 mm, el estándar oficial utilizado en México y Latinoamérica.
