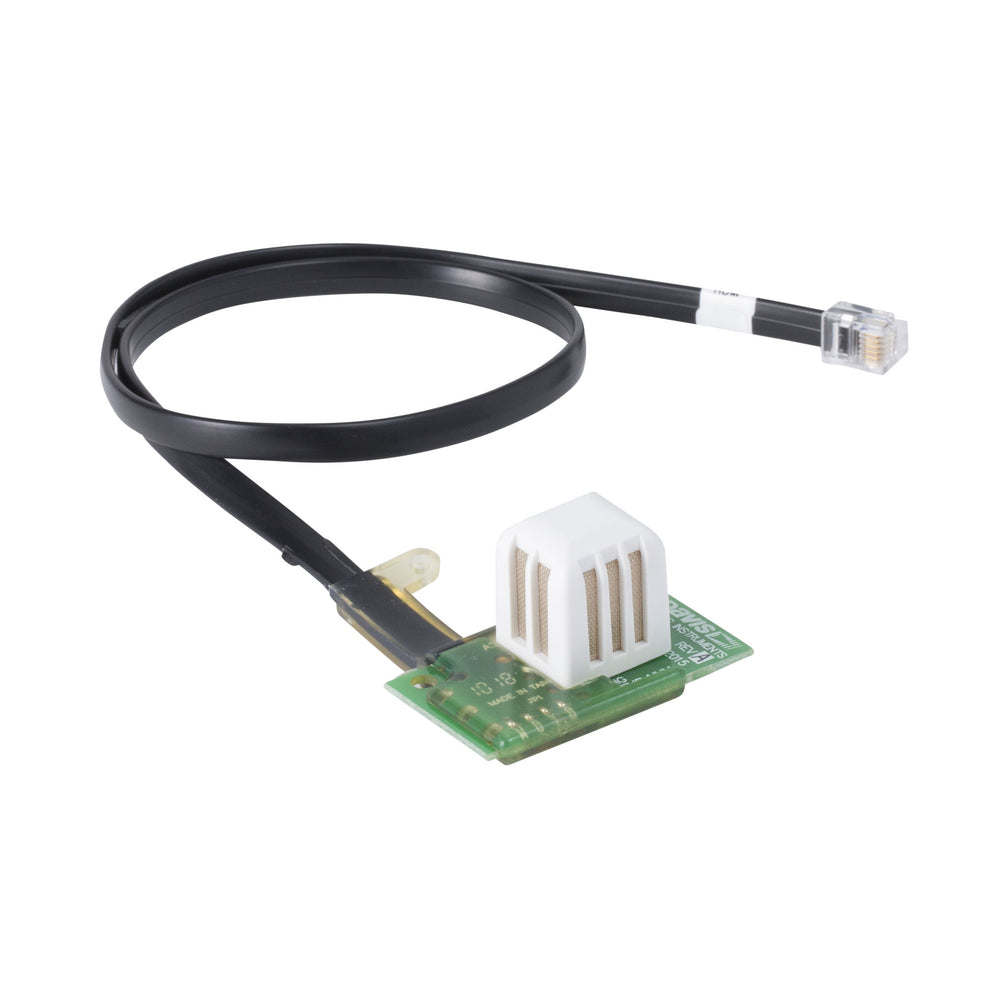

Davis 7346.070 Vantage Pro2 Sensor de Temperatura y Humedad

A diferencia de los sensores analógicos antiguos que requerían recalibraciones manuales, esta tarjeta incorpora un chip digital integrado de precisión Sensirion calibrado de fábrica. El sensor de temperatura y humedad Davis 7346.070 mide la temperatura exterior en un intervalo de -40 °C a +65 °C (-40 °F a +150 °F) con una exactitud de mas o menos 0.3 °C, y la humedad relativa del 1% al 100% HR con una exactitud de mas o menos 2%. Su microprocesador interno actualiza las lecturas de temperatura cada 10 segundos y la humedad relativa cada 50 a 60 segundos, enviando los datos directamente a la consola o pasarela para calcular automáticamente el punto de rocío y el índice de calor.

Diseñada para alojarse en el interior del escudo de radiación pasivo (o con ventilación activa) del conjunto integrado de sensores (ISS), la tarjeta cuenta con un recubrimiento protector conformal que aísla los componentes electrónicos frente a condensaciones de rocío y corrosión ambiental. El sensor de temperatura y humedad Davis 7346.070 incluye un cable de interconexión con conector modular RJ11 estándar que permite una instalación directa tipo plug-and-play en el módulo transmisor (SIM) sin requerir soldaduras ni herramientas complejas.

• Tarjeta digital de repuesto original: sensor de temperatura y humedad Davis 7346.070.

• Compatibilidad garantizada: conjuntos integrados de sensores (ISS) Vantage Pro2 (modelos 6152, 6153, 6162, 6163, 6322, 6323, 6327 y 6328) y estaciones de temperatura/humedad inalámbricas (6382).

• Parámetros ambientales medidos:

  • Temperatura exterior: rango de -40 °C a +65 °C (-40 °F a +150 °F) con resolución de 0.1 °C.

  • Humedad relativa: rango de 1% a 100% HR con resolución de 1%.

• Intervalos de actualización: temperatura cada 10 segundos y humedad cada 50 a 60 segundos.

• Conexión rápida: cable plano con conector modular macho RJ11 para conexión inmediata a la placa base del sensor suite.

• Tecnología de detección: elemento sensor digital integrado Sensirion de alta linealidad con memoria de calibración en chip.

• Protección ambiental: circuito impreso tropicalizado con barniz protector contra humedad y condensación.

• Integración mecánica: perfil de montaje diseñado a medida para calzar en la torre del escudo de radiación térmico de Davis Instruments.

• No requiere calibración de campo: los coeficientes vienen precargados de fábrica para una puesta en marcha inmediata.

✔ Restauración total de la precisión meteorológica: Corrige de inmediato desviaciones de lectura, saturaciones al 100% de humedad o valores en blanco provocados por el envejecimiento del sensor anterior en México.

✔ Conexión plug-and-play en minutos: Su conector modular RJ11 evita el corte o empalme de cables; solo se desconecta la tarjeta vieja y se conecta la nueva.

✔ Trazabilidad y calibración Sensirion de fábrica: Garantiza una exactitud de mas o menos 0.3 °C en temperatura y mas o menos 2% en humedad sin necesidad de equipos de ajuste externos.

✔ Cálculo preciso de variables derivadas: Permite a la consola y a WeatherLink calcular de forma exacta el punto de rocío, sensación térmica e índice de calor.

✔ Resistencia a ambientes húmedos: Su recubrimiento aislante previene cortocircuitos causados por condensación en madrugadas con niebla o rocío abundante.

✔ Repuesto original certificado: Asegura plena compatibilidad eléctrica y dimensional con los escudos de radiación estándar y ventilados de Davis.

Canal de Temperatura

• Rango de medición: -40 °C a +65 °C (-40 °F a +150 °F)

• Exactitud del sensor: mas o menos 0.3 °C (mas o menos 0.5 °F)

• Resolución: 0.1 °C / 0.1 °F

• Intervalo de actualización: Cada 10 segundos

Canal de Humedad Relativa

• Rango de medición: 1% a 100% HR

• Exactitud del sensor: mas o menos 2% HR

• Resolución: 1% HR

• Drift temporal: Menor al 0.25% HR por año

• Intervalo de actualización: Cada 50 segundos

Parámetros Eléctricos y Físicos

• Tipo de conector: Conector modular tipo RJ11 (4 contactos)

• Longitud del cable integrado: Aprox. 20 cm a 30 cm

• Acondicionamiento: Recubrimiento epóxico conformal para intemperie

• Ubicación de montaje: Interior del escudo de radiación pasivo o activo

• Peso con empaque: Aprox. 90 g

• 1 × Sensor de temperatura y humedad Davis 7346.070 (tarjeta digital con cable y conector RJ11)

• 1 × Guía ilustrada de reemplazo y desensamble del escudo de radiación

1. Apertura de la carcasa: Abra la puerta del transmisor del sensor suite (SIM) de la estación Vantage Pro2 y desconecte el cable anterior etiquetado como "TEMP/HUM" del conector RJ11.

2. Desmontaje del escudo de radiación: Afloje las tuercas o varillas que sujetan las placas del escudo de radiación para acceder a la torre central donde se aloja la tarjeta sensora.

3. Retiro de la tarjeta dañada: Retire el sensor anterior de sus postes de retención y retire el cable a través del canal de salida del chasis.

4. Instalación del nuevo sensor: Inserte la nueva tarjeta Davis 7346.070 en la posición fija del escudo, asegurándose de que la cara del chip quede orientada hacia abajo para protegerla del polvo.

5. Conexión y cierre: Pase el cable hasta la caja SIM, conecte firmemente el plug RJ11 en el puerto "TEMP/HUM", reensamble las placas del escudo y verifique en su consola o pasarela que las lecturas de temperatura y humedad aparezcan en tiempo real.

• Mantenimiento correctivo de estaciones Vantage Pro2: Sustitución de sensores degradados por años de exposición solar, polvo agrícola o salinidad costera en México.

• Agricultura de precisión e invernaderos: Garantía de registros exactos de humedad relativa para el cálculo de Déficit de Presión de Vapor (DPV) y prevención de hongos.

• Monitoreo agrometeorológico de heladas: Monitoreo térmico continuo con resolución de 0.1 °C para activar alertas tempranas de protección vegetal.

• Redes meteorológicas comerciales y académicas: Preservación de la calidad metrológica de estaciones conectadas a plataformas como WeatherLink Cloud.

Muchos chips genéricos carecen de los conectores modulares correctos, alteran la impedancia de comunicación con el procesador Davis y no cuentan con el recubrimiento aislante para soportar la condensación nocturna.

El sensor de temperatura y humedad Davis 7346.070 es la pieza genuina fabricada por Davis Instruments, calibrada de forma digital y provista del conector RJ11 original, asegurando que la estación vuelva a operar con los estándares de exactitud requeridos en México.

Preguntas frecuentes (AEO)

¿Cómo saber si es momento de cambiar la tarjeta de temperatura y humedad?

Los síntomas más comunes de un sensor dañado o envejecido son: la lectura de humedad relativa se queda fija en 100% o en 0%, la pantalla muestra líneas discontinuas (--), o los valores de temperatura exterior discrepan significativamente de un termómetro calibrado.

¿Este sensor es compatible con las estaciones Vantage Pro originales (Vantage Pro 1)?

No. Este modelo está diseñado específicamente para las estaciones de la serie Vantage Pro2 y módulos adicionales Pro2. Las estaciones Vantage Pro de primera generación utilizaban una tecnología de sensor analógica incompatible.

¿Se requiere apagar la consola para cambiar el sensor?

No es indispensable, pero se recomienda retirar las baterías o desconectar la alimentación del transmisor SIM durante la conexión del plug RJ11 para evitar lecturas transitorias erráticas al insertar el conector.

¿Sirve tanto para la estación inalámbrica como para la cableada?

Sí. El conjunto de sensores exteriores (ISS) utiliza el mismo módulo sensor digital de temperatura y humedad independientemente de si la estación transmite datos por radiofrecuencia (Wireless) o por cable (Cabled).
