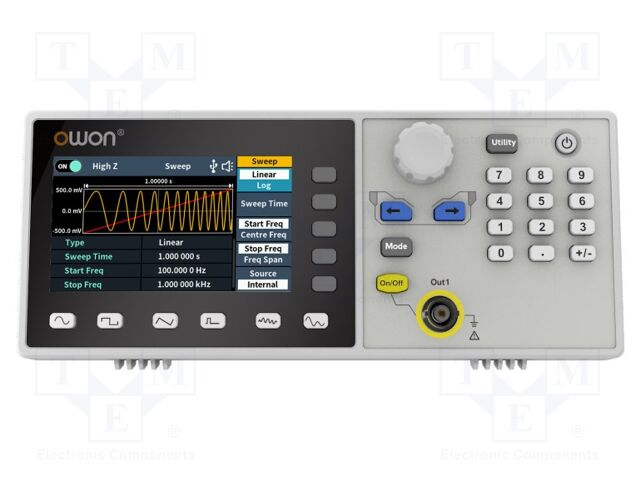

DGE1060 Generador de laboratorio función arbitraria

El OWON DGE1060 es un generador de funciones y formas de onda arbitrarias (AWG) digital de alto rendimiento y diseño ultradelgado, diseñado para laboratorios de electrónica, entornos educativos, desarrollo de circuitos embebidos y bancos de prueba industrial.

Basado en tecnología de síntesis digital directa (DDS), ofrece una salida limpia, estable y de baja distorsión de hasta 60 MHz de ancho de banda. Incorpora una alta tasa de muestreo de 300 MS/s, resolución vertical de 14 bits y memoria de forma de onda de 100K puntos, además de un contador de frecuencia de alta precisión de 100 MHz y múltiples modos de modulación integrados.

• Ancho de Banda de 60 MHz (1 Canal): Generación precisa de señales senoidales, cuadradas, rampas, pulsos, ruido y formas de onda arbitrarias.

• Alto Rendimiento de Muestreo: Tasa de muestreo en tiempo real de 300 MS/s con resolución vertical de 14 bits para una reconstrucción fiel de señales complejas.

• Profundidad de Memoria de 100K Puntos: Permite cargar y reproducir formas de onda arbitrarias extensas y detalladas sin deformación.

• Formas de Onda Preestablecidas: Incluye más de 50 formas de onda estándar y arbitrarias incorporadas (médicas, matemáticas, automotrices, etc.).

• Múltiples Modulaciones Analógicas y Digitales: Soporta esquemas de modulación AM, FM, PM, FSK, así como funciones de barrido de frecuencia (Sweep) y ráfagas (Burst).

• Frecuencímetro / Contador Integrado: Medidor de frecuencia de hardware de hasta 100 MHz con medición de frecuencia, período y ancho de pulso.

• Pantalla LCD a Color de 3.6 Pulgadas: Interfaz gráfica intuitiva que muestra simultáneamente la forma de onda generada, parámetros eléctricos y menús de ajuste.

• Conectividad USB: Puerto USB Device para control remoto, automatización vía comandos SCPI y carga de formas de onda desde la PC.

• Diseño Compacto y Portátil: Chasis delgado y ligero que ahorra espacio en el banco de trabajo y facilita su traslado a campo.

• Simulación de Señales Reales: Permite generar transitorios, pulsos irregulares y ruido para pruebas de inmunidad y respuesta en frecuencia.

• Automatización y Educación: Compatible con software de PC para programar secuencias de prueba automatizadas o prácticas de laboratorio universitario.

• Aplicaciones Habituales:

  • Pruebas de filtros analógicos, amplificadores y circuitos de acondicionamiento de señal.

  • Inyección de pulsos y reloj en sistemas embebidos (FPGA, microcontroladores, procesadores).

  • Calibración de transductores, sensores industriales e instrumentación de audio/RF.

• 1× Generador de formas de onda OWON DGE1060

• 1× Cable de alimentación AC

• 1× Cable BNC a caimanes (salida de señal)

• 1× Cable de comunicación USB

• 1× Cable adaptador de alimentación/interfaz (según versión de fábrica)

• Manual de usuario y guía rápida
