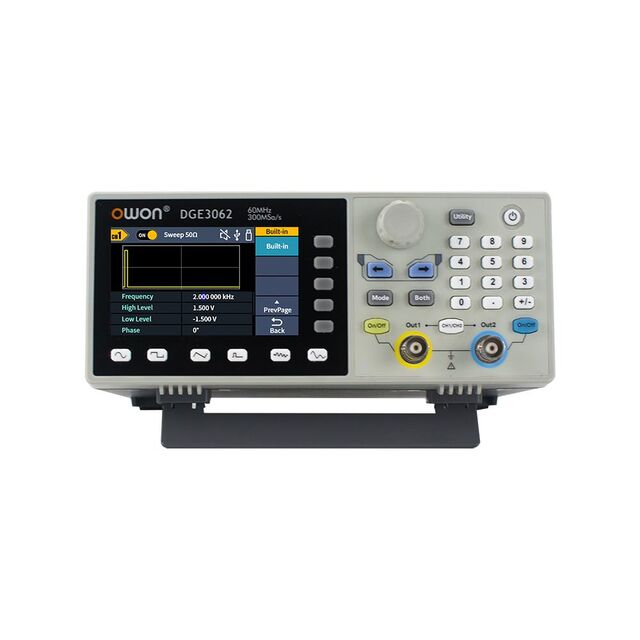

DGE3062- Generador de formas de onda arbitrarias

El OWON DGE3062 es un generador de funciones y formas de onda arbitrarias (AWG) de doble canal independiente con un ancho de banda de salida de 60 MHz, diseñado para laboratorios de ingeniería electrónica, desarrollo de sistemas embebidos, pruebas de telecomunicaciones y bancos de diagnóstico industrial.

Equipado con tecnología de síntesis digital directa (DDS), ofrece una tasa de muestreo en tiempo real de 300 MS/s, una resolución vertical de 14 bits y una memoria de forma de onda profunda de 100K puntos. Incorpora 160 formas de onda arbitrarias preestablecidas, amplias opciones de modulación analógica y digital (AM, FM, PM, PWM, FSK, PSK, QPSK, entre otras), contador de frecuencia de hardware de hasta 200 MHz, y conectividad USB compatible con comandos SCPI y LabVIEW para automatización de pruebas.

• 2 Canales de Salida con Rendimiento Equivalente: Canales independientes (CH1 y CH2) para generar o combinar señales con desfase, modulación cruzada o copiado directo de parámetros.

• Ancho de Banda de 60 MHz y Muestreo de 300 MS/s: Generación de señales senoidales puras, cuadradas y pulsos de bordes rápidos y baja distorsión armónica.

• Resolución Vertical de 14 Bits y Memoria de 100 kpts: Excelente definición en amplitud y capacidad para reproducir formas de onda arbitrarias complejas sin pérdida de fidelidad.

• 160 Formas de Onda Arbitrarias Incorporadas: Incluye ondas exponenciales, sinc (sin xx), funciones matemáticas, bioeléctricas y automotrices.

• Completo Esquema de Modulaciones: Soporta modulaciones analógicas y digitales completas: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, además de funciones de barrido (Sweep) y ráfagas (Burst).

• Frecuencímetro de Alta Precisión (hasta 200 MHz): Medición de frecuencia, periodo y ancho de pulso para señales externas con resolución de 6 dígitos.

• Puertos de Sincronización y Disparo Externo: Entradas/salidas para reloj de referencia externo (10 MHz), modulación externa y trigger.

• Pantalla TFT LCD a Color de 3.6 Pulgadas: Interfaz gráfica intuitiva que visualiza las formas de onda de ambos canales y menús de configuración simultáneamente.

• Simulación Completa de Señales Mixtas: El doble canal permite simular señales diferenciales, pruebas de cuadratura (I/Q) y señales de control PWM complementarias para drivers de potencia.

• Automatización y Entornos de Prueba CI: Control remoto total y carga de curvas personalizadas mediante software para PC, scripts SCPI o integración en LabVIEW.

• Formato Compacto y Bajo Consumo: Ocupa un espacio mínimo en el banco de trabajo y cuenta con alimentación estándar por adaptador USB-DC.

• Aplicaciones Habituales:

  • Inyección de reloj y depuración de buses lógicos y microcontroladores.

  • Pruebas de distorsión y respuesta en frecuencia de amplificadores, filtros activos y transductores acústicos.

  • Emulación de transitorios en sensores automotrices e industriales.

  • Prácticas avanzadas de laboratorio universitario y centros de investigación.

• 1× Generador de funciones OWON DGE3062 (2 Canales)

• 1× Cable BNC a caimanes

• 1× Cable BNC a BNC

• 1× Cable de comunicación USB

• 1× Cable de alimentación USB a conector DC + Adaptador de corriente

• Guía rápida de usuario
