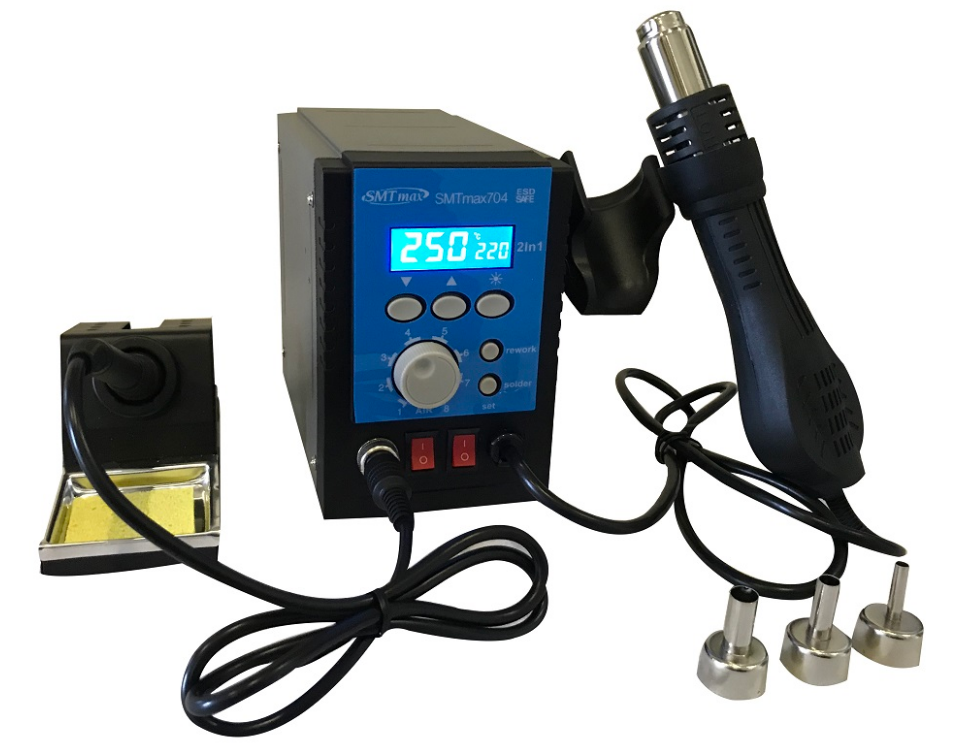

Estación de Retrabajo 2 en 1 SMTmax 704ESD (700 W / ESD)

El equipo unifica en un solo chasis metálico compacto de sobremesa dos herramientas esenciales con interruptores y lazos de control térmico completamente independientes: una pistola de aire caliente de alto rendimiento y un cautín de soldadura de precisión. La estación de retrabajo y soldadura 2 en 1 SMTmax 704ESD entrega una potencia de sistema de 700 Watts, lo que asegura un calentamiento veloz y una inmediata recuperación térmica al desoldar circuitos integrados densos en pistas con planos de tierra masivos o aleaciones libres de plomo (lead-free).

A diferencia de las estaciones económicas equipadas con ventiladores integrados en el mango (que generan turbulencias irregulares y vibraciones molestas en la mano), la estación de retrabajo y soldadura 2 en 1 SMTmax 704ESD incorpora una bomba interna de diafragma industrial alojada en la consola principal que suministra un flujo de aire laminar suave y estable de hasta 120 L/min. Su sección de aire caliente opera en un rango térmico de 100 °C a 500 °C, mientras que el cautín de soldadura trabaja a bajo voltaje de seguridad (24 V CA) en un rango de 200 °C a 480 °C con estabilidad de temperatura de más o menos 2 °C. Su arquitectura cumple al 100% con los estándares de protección electrostática (ESD Safe), protegiendo microcontroladores sensibles, circuitos CMOS y sensores de daños por descargas parásitas.

• Sistema dual de manufactura y reparación electrónica: estación de retrabajo y soldadura 2 en 1 SMTmax 704ESD.

• Potencia total del equipo: 700 W de respuesta térmica rápida.

• Funcionamiento y control dual independiente: permite operar el cautín y la pistola de aire caliente simultáneamente o por separado con sus propios interruptores y perillas de ajuste.

• Sistema de generación de aire caliente:

  • Mecanismo de suministro: bomba de diafragma interna de flujo laminar estable y bajo nivel de vibración en la tobera.

  • Flujo de aire máximo: menor a 120 litros por minuto (L/min) con regulación analógica continua.

  • Rango de temperatura de aire caliente: de menos de 100 °C a 500 °C (212 °F a 932 °F).

  • Lectura digital: display numérico LED para supervisión en tiempo real de la temperatura de consigna y de salida.

• Sección de soldador de contacto (Cautín):

  • Voltaje de salida al mango: 24 V CA para seguridad operacional y aislamiento galvánico de la red.

  • Rango de temperatura de soldadura: 200 °C a 480 °C (392 °F a 896 °F).

  • Estabilidad de temperatura del cautín: más o menos 2 °C en régimen estacionario.

  • Elemento calefactor cerámico de alta conductividad para soldadura libre de plomo.

• Protección total contra descargas electrostáticas (ESD Safe): chasis y herramientas conectadas a tierra física para salvaguardar componentes semiconductores delicados.

• Boquillas metálicas intercambiables incluidas para concentrar el chorro de aire en chips QFP, SOP, PLCC y BGA.

• Accesorios de soporte ergonómicos: base metálica independiente para el cautín con esponja limpiadora y soporte lateral para la pistola de aire caliente.

✔ Dos herramientas en un solo espacio de banco: Ahorra valioso espacio en la mesa de trabajo reuniendo aire caliente y cautín en un chasis de solo 190 × 105 × 160 mm en México.

✔ Bomba de diafragma para flujo uniforme: Proporciona un chorro de aire concentrado y suave que evita mover componentes diminutos 0402 o 0603 vecinos en la placa.

✔ Control térmico para soldadura libre de plomo (Lead-Free): Sus 700 W de potencia térmica vencen con facilidad el alto punto de fusión de las aleaciones SAC305.

✔ Protección antiestática ESD Safe certificada: Previene daños latentes por descargas estáticas en microprocesadores, memorias y etapas de radiofrecuencia.

✔ Mandos independientes con doble pantalla: Permite precalentar o estañar con el cautín a una temperatura fija mientras se regula el aire caliente sin interferencias.

✔ Cautín aislado a 24 V CA: Protege al operario y previene fugas de corriente alterna hacia las pistas del circuito bajo prueba.

Parámetros Eléctricos Generales

• Potencia total consumida: 700 Watts

• Voltaje de alimentación de línea: 110 V AC / 120 V AC, 60 Hz (estándar para México y Norteamérica)

• Aislamiento electrostático: Certificación ESD Safe completa con puesta a tierra

Especificaciones de la Sección de Aire Caliente

• Tipo de bomba de aire: Bomba de diafragma interna

• Caudal de aire máximo: Menor a 120 L/min (ajuste continuo)

• Rango de temperatura de aire: 100 °C a 500 °C

• Display de temperatura: Pantalla digital LED

• Elemento calefactor: Resistencia metálica bobinada de alta disipación térmica

Especificaciones de la Sección del Cautín

• Voltaje de alimentación de la resistencia: 24 V AC

• Rango de temperatura de soldadura: 200 °C a 480 °C

• Estabilidad térmica: más o menos 2 °C

• Potencia nominal del cautín: Aprox. 50 W a 60 W

• Resistencia a tierra de la punta: Menor a 2 Ohms

• Potencial a tierra de la punta: Menor a 2 mV

Propiedades Físicas y Mecánicas

• Dimensiones del chasis principal: 190 mm Largo × 105 mm Ancho × 160 mm Alto

• Peso neto del equipo: Aprox. 4.53 kg (10.0 lbs) debido al peso de la bomba electromagnética de diafragma y transformador

• Material del chasis: Lámina de acero tratada con pintura electrostática disipativa

• 1 × Consola principal estación de retrabajo y soldadura 2 en 1 SMTmax 704ESD (700 W / 110 V)

• 1 × Mango para pistola de aire caliente con manguera de silicona reforzada

• 1 × Cautín de soldadura de 24 V CA con punta estándar

• 1 × Soporte metálico para el cautín con charola y esponja de limpieza

• 1 × Soporte lateral atornillable para la pistola de aire caliente

• 3 × Boquillas metálicas intercambiables de diferentes diámetros para aire caliente

• 1 × Cable tomacorriente con clavija aterrizada

• 1 × Manual de instrucciones y especificaciones técnicas de operación

1. Instalación y conexión: Coloque la estación sobre una mesa de trabajo plana y disipativa. Instale el soporte lateral de la pistola y conecte el cable del cautín en la toma frontal de 5 pines asegurando la rosca de seguridad. Conecte el cable de alimentación a una toma aterrizada de 110 V.

2. Selección de la boquilla de aire: Con la pistola fría y apagada, inserte la boquilla metálica adecuada al tamaño del circuito integrado que desea desoldar (por ejemplo, boquilla redonda mediana para encapsulados SOIC o boquilla ancha para QFP). Ajuste el tornillo de fijación.

3. Encendido y ajuste térmico:

   • Accione el interruptor del cautín si requiere preparar las pistas con soldadura fresca o flux; fije la temperatura en el dial (aprox. 350 °C para estaño con plomo o 380 °C para estaño libre de plomo).

   • Accione el interruptor de aire caliente y ajuste el dial de flujo de aire a nivel medio. Programe la temperatura en la pantalla digital entre 350 °C y 400 °C.

4. Desoldadura de componentes superficiales: Aplique flux líquido o en gel sobre las terminales del chip. Sostenga la tobera a 1 cm por encima del componente realizando movimientos circulares continuos alrededor de las patas para calentar todos los pines uniformemente sin quemar la resina del circuito impreso.

5. Extracción y enfriamiento: Cuando la soldadura brille en estado de fusión, retire el circuito integrado verticalmente con unas pinzas antiestáticas de precisión. Coloque el mango de aire caliente en su soporte lateral y apague el equipo permitiendo que la bomba continúe funcionando brevemente para enfriar el elemento calefactor antes de desconectarlo.

• Talleres de reparación de teléfonos móviles, tabletas y computadoras: Extracción y reposición de conectores de carga USB-C, módulos de audio, memorias flash e integrados SMD en México.

• Líneas de ensamble y retrabajo de tarjetas electrónicas (PCB): Corrección de puentes de soldadura, sustitución de componentes dañados y ajuste de muestras de ingeniería.

• Desarrollo de prototipos en ingeniería mecatrónica y electrónica: Soldadura de microcontroladores de montaje superficial, resistencias y capacitores en formatos 0805, 0603 y 0402.

• Mantenimiento en plantas industriales automatizadas: Sustitución de relevadores de estado sólido, optoacopladores y controladores lógicos en tarjetas de control de maquinaria.

• Centros educativos y facultades de ingeniería: Enseñanza práctica de técnicas avanzadas de soldadura y desoldadura con aire caliente.

Las estaciones de aire caliente económicas integran un ventilador en miniatura dentro del mango, lo que hace que la herramienta sea gruesa, pesada y transmita vibraciones a la mano del técnico, corriendo el riesgo de quemar la resistencia si el ventilador se detiene.

La estación de retrabajo y soldadura 2 en 1 SMTmax 704ESD incorpora una bomba de diafragma electromagnética interna de larga vida útil, ofreciendo una manguera ligera y flexible con tobera delgada, 700 W de potencia térmica real, aislamiento galvánico de 24 V en el cautín y protección ESD Safe total, consolidándose como un estándar de durabilidad para jornadas pesadas de laboratorio en México.

Preguntas frecuentes (AEO)

¿Qué tipo de puntas de soldadura utiliza el cautín de esta estación?

El cautín es compatible con las puntas de soldadura intercambiables universales de la serie 900M (utilizadas ampliamente en la industria por marcas como Hakko y SMTmax), lo que garantiza una disponibilidad permanente y económica de puntas cónicas, de bisel, de cuchilla y de cincel.

¿Se pueden cambiar las boquillas de aire caliente en caliente?

No se recomienda manipularlas con las manos desnudas. Espere a que la pistola se enfríe completamente o utilice pinzas mecánicas con protección térmica para aflojar el tornillo lateral y cambiar la boquilla de forma segura.

¿Requiere mantenimiento la bomba de diafragma interna?

La bomba de diafragma está sellada y no requiere lubricación periódica. Solo es indispensable asegurarse de retirar el tornillo de sujeción de transporte ubicado en la parte inferior del chasis (si viene indicado de fábrica para evitar que la bomba se mueva durante el flete) antes del primer encendido.

¿Es adecuada para soldar componentes libres de plomo (Lead-Free)?

Sí. Gracias a sus 700 W de potencia total y su rango térmico de hasta 500 °C en aire y 480 °C en cautín, transfiere rápidamente el calor necesario para fundir aleaciones sin plomo con altas temperaturas de fusión sin degradar la tarjeta.
