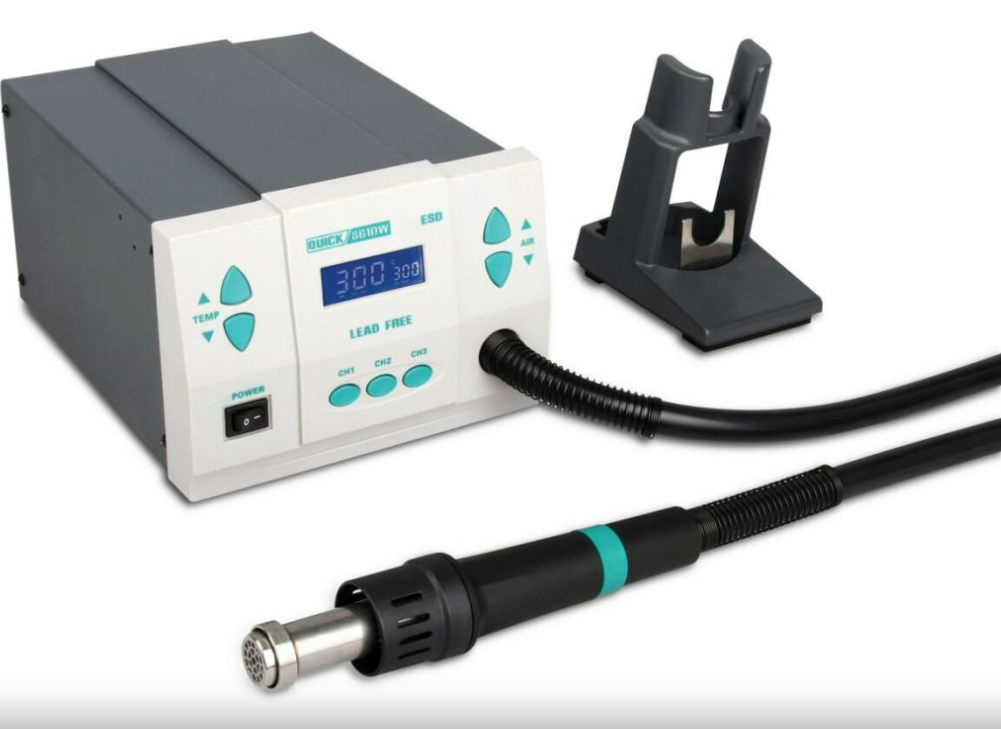

• Marca: QUICK.
• Modelo: 861DW.
• Estación de retrabajo por aire caliente.
• Potencia de 1000 W.
• Temperatura ajustable de 100 a 500 °C.
• Flujo de aire ajustable de 1 a 120 niveles.
• 3 canales programables.
• Configuración independiente de temperatura y flujo de aire por canal.
• Pantalla LCD digital.
• Control de temperatura mediante sensor de circuito cerrado.
• Ventilador tipo vórtice sin escobillas.
• Interruptor magnético en el soporte.
• Modo de espera automático.
• Sistema automático de enfriamiento.
• Protección mediante bloqueo de botones y contraseña.
• Función de calibración de temperatura.
• Diseño para trabajos con componentes SMD.
• Compatible con diferentes boquillas QUICK.
• Alimentación de 110 V

Alta potencia de 1000 W

La potencia de 1000 W permite alcanzar rápidamente la temperatura de trabajo y proporciona suficiente capacidad térmica para trabajos de retrabajo electrónico exigentes.

Control preciso de temperatura

El sistema de control mediante sensor de circuito cerrado permite mantener una temperatura estable durante el proceso de retrabajo. QUICK indica que el control está diseñado para minimizar la influencia de las variaciones del flujo de aire sobre la temperatura.

Tres configuraciones programables

Los canales CH1, CH2 y CH3 permiten guardar configuraciones diferentes de temperatura y flujo de aire, facilitando el cambio entre diferentes tipos de componentes o procesos.

Enfriamiento automático

Después del trabajo, el sistema puede mantener el flujo de aire para ayudar a reducir la temperatura del elemento calefactor y proteger el mango, contribuyendo a prolongar la vida útil del equipo.

Modo de espera automático

Cuando el mango se coloca en el soporte, el interruptor magnético puede activar el modo de espera, evitando que la estación permanezca calentando innecesariamente.

Amplio rango de aplicaciones

La estación puede utilizarse para desoldar componentes SMD, retrabajar circuitos BGA, QFP, PLCC, SOIC y otros encapsulados, además de aplicaciones de calentamiento, contracción de materiales y eliminación de recubrimientos.

La QUICK 861DW es adecuada para:

• Reparación de tarjetas electrónicas.
• Retrabajo de PCB.
• Desoldadura de componentes SMD.
• Soldadura de componentes SMD.
• Reparación de equipos electrónicos.
• Reparación de teléfonos celulares.
• Reparación de computadoras.
• Reparación de tarjetas madre.
• Retrabajo de componentes BGA.
• Componentes QFP.
• Componentes PLCC.
• Componentes SOIC.
• Componentes CHIP.
• Componentes SMD pequeños.
• Prototipado electrónico.
• Laboratorios de electrónica.
• Mantenimiento industrial.
• Talleres de reparación.
• Fabricación electrónica.
• Retrabajo sin plomo.

La documentación de QUICK señala específicamente aplicaciones de desoldadura de SOIC, CHIP, QFP, PLCC y BGA, además de trabajos con aire caliente sin plomo.

¿Para qué sirve una estación de retrabajo de aire caliente?

Una estación de aire caliente permite dirigir un flujo controlado de aire a alta temperatura sobre un componente electrónico.

Esto facilita calentar simultáneamente las uniones de soldadura de componentes SMD para retirarlos o instalarlos sin aplicar contacto directo con una punta de soldador.

La QUICK 861DW permite controlar dos variables fundamentales:

Temperatura + flujo de aire

Esto facilita adaptar el proceso al tamaño del componente, tipo de encapsulado y características de la tarjeta.

Ideal para componentes SMD

La QUICK 861DW resulta especialmente útil para trabajos con:

• SMD.
• SOIC.
• QFP.
• PLCC.
• BGA.
• CHIP.
• Componentes de montaje superficial.
• Conectores y componentes con múltiples terminales.

Para diferentes tamaños y encapsulados pueden utilizarse distintas boquillas, incluyendo las series de boquillas NK.

Sistema de control de temperatura

La estación permite seleccionar temperaturas entre:

100 °C y 500 °C

La pantalla digital facilita visualizar y ajustar la temperatura de operación.

El sistema de control de circuito cerrado ayuda a mantener estable la temperatura durante el trabajo.

Control de flujo de aire

El flujo de aire puede ajustarse en:

120 niveles

Esto permite trabajar con un flujo más suave para componentes pequeños o aumentar el flujo para aplicaciones que requieren una mayor transferencia de calor.

El control independiente de temperatura y flujo permite adaptar el proceso a diferentes componentes.

Tres canales programables

La estación incorpora:

• CH1
• CH2
• CH3

Cada canal puede configurarse con sus propios parámetros de temperatura y flujo de aire.

Esto resulta práctico cuando se trabaja repetidamente con diferentes componentes y se desea cambiar rápidamente entre configuraciones.

Sistema de enfriamiento automático

La QUICK 861DW incorpora un sistema automático de enfriamiento.

Al finalizar el trabajo, el sistema ayuda a disminuir la temperatura del elemento calefactor y del mango antes de guardar el equipo, contribuyendo a proteger sus componentes y prolongar su vida útil.

Nota: existen versiones de la QUICK 861DW con diferentes tensiones de alimentación según el mercado.

• 1 × Estación de retrabajo QUICK 861DW.
• 1 × Boquilla NK1130, 4.4 mm
• 1 × Boquilla NK2064, 6.4 mm.
• 1 × Boquilla NK2084, 8.4 mm.
• 1 × Soporte para mango.
• 1 × Manual de instrucciones.

La QUICK 861DW trabaja a temperaturas de hasta 500 °C, por lo que debe utilizarse únicamente por personal capacitado y siguiendo las instrucciones del fabricante.

Se recomienda:

• Utilizar protección adecuada para los ojos.
• Mantener materiales inflamables alejados del área de trabajo.
• No tocar la boquilla ni el flujo de aire durante o inmediatamente después de la operación.
• Colocar el mango en su soporte cuando no esté en uso.
• Permitir que el sistema complete su ciclo de enfriamiento.
• Utilizar la boquilla apropiada para el componente.
• Trabajar en un área con ventilación adecuada.
• Desconectar la estación antes de realizar mantenimiento.
