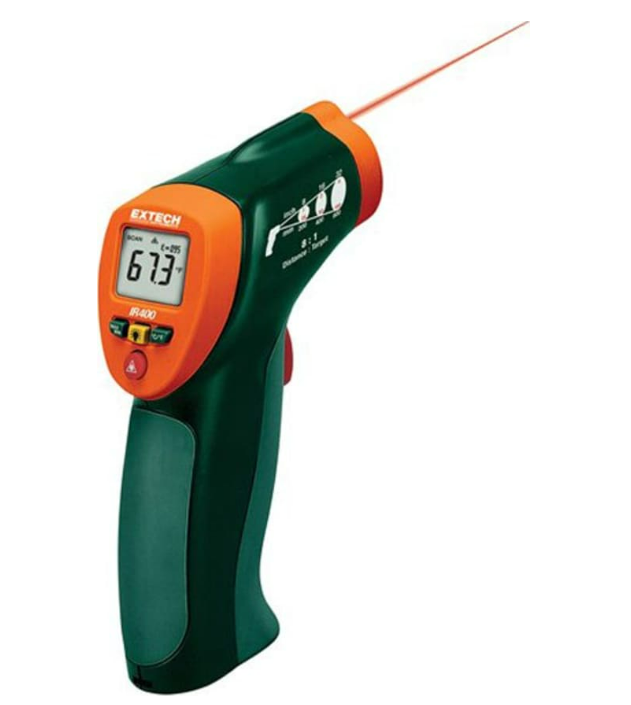

Extech IR400 - Termómetro Infrarrojo Mini Láser

Este instrumento compacto permite capturar lecturas térmicas inmediatas en un intervalo de -20 °C a 332 °C (-4 °F a 630 °F) con una resolución de 0.1 °C/°F y un tiempo de respuesta inferior a 1 segundo. El termómetro infrarrojo Extech IR400 cuenta con una relación óptica distancia-objetivo (D:S de 8:1) y un puntero láser clase II integrado que delimita el centro del área evaluada, facilitando apuntar a componentes energizados o superficies calientes a una distancia segura.

Su sistema cuenta con una emisividad fija de 0.95, precalibrada de fábrica para cubrir de forma directa el 90% de las superficies comunes, incluyendo plásticos, hule, madera, asfalto, pintura, cerámica, ductos y paredes. El termómetro infrarrojo Extech IR400 incorpora funciones inteligentes como retención automática de lectura en pantalla (Data Hold durante 10 segundos al soltar el gatillo), registro de valores Máximo y Mínimo (MAX/MIN), pantalla LCD retroiluminada para zonas con poca luz y autoapagado para maximizar la vida útil de su batería de 9 V incluida.

• Medición térmica sin contacto: termómetro infrarrojo Extech IR400 (Mini IR Thermometer).

• Rango amplio de temperatura: de -20 °C a 332 °C (-4 °F a 630 °F).

• Relación óptica de distancia a objetivo: 8:1 (un objetivo de 1 pulgada a 8 pulgadas de distancia).

• Puntero láser de orientación: diodo láser rojo integrado (clase 2, < 1 mW, 630 a 670 nm) para apuntar con precisión.

• Emisividad calibrada de fábrica: fija en 0.95, apta para la mayoría de materiales orgánicos y superficies no reflectivas.

• Modos de captura térmica: funciones MAX y MIN para rastrear picos de calor o frío durante el escaneo continuo.

• Retención automática de datos: función Data Hold activa durante 10 segundos tras soltar el gatillo de disparo.

• Pantalla LCD retroiluminada: dígitos claros de alto contraste legibles en cuartos de máquinas oscuros o de noche.

• Selección de unidades: cambio directo entre °C y °F mediante selector interno.

• Respuesta dinámica: tiempo de respuesta rápido menor a 1 segundo.

• Apagado automático de ahorro: desconexión tras 10 segundos de inactividad para conservar la batería.

• Diseño ergonómico de bolsillo: pesa solo 180 gramos y cuenta con empuñadura antiderrapante.

✔ Inspección segura sin riesgo eléctrico: Permite revisar interruptores termomagnéticos, transformadores y barras colectoras sin tocar piezas energizadas en México.

✔ Detección rápida de sobrecalentamientos: Al mantener presionado el gatillo y activar la función MAX, se recorre la superficie para ubicar puntos calientes al instante.

✔ Operación sencilla con una sola mano: Apuntar y presionar el gatillo es suficiente para obtener la lectura en menos de un segundo.

✔ Emisividad preajustada para mantenimiento: Su valor de 0.95 descarta la necesidad de cálculos complejos en ductos, motores, neumáticos y tableros.

✔ Excelente portabilidad de campo: Su diseño ligero cabe en el bolsillo de la camisa o se transporta en su funda para cinturón incluida.

✔ Listo para operar: Incluye batería alcalina de 9 V y estuche de transporte con trabilla de sujeción.

Parámetros Ópticos y Metrológicos

• Rango de medición: -20 °C a 332 °C (-4 °F a 630 °F)

• Resolución de pantalla: 0.1 °C / 0.1 °F

• Exactitud básica:

  • De -20 °C a -7 °C (-4 °F a 20 °F): mas o menos 4 °C (mas o menos 7.5 °F)

  • De -7 °C a 332 °C (20 °F a 630 °F): mas o menos 2% de la lectura + 2 °C (mas o menos 4 °F)

• Relación de distancia a objetivo (D:S): 8:1 (cobertura energética del 90% en el punto focal)

• Emisividad: 0.95 fija

• Respuesta espectral: 6 a 14 µm

• Tiempo de respuesta: Menor a 1 segundo

• Puntero láser: Salida < 1 mW, longitud de onda 630 a 670 nm, Clase 2 (II)

Propiedades Eléctricas, Físicas y Ambientales

• Pantalla: LCD de 3 1/2 dígitos (conteo hasta 1999) con luz de fondo seleccionable

• Indicación de sobreescala: Mensaje HI / LO en pantalla

• Alimentación: 1 × batería alcalina estándar de 9 V (tipo NEDA 1604A o 6LR61)

• Vida útil de la batería: Aprox. 50 horas de uso continuo (sin retroiluminación ni láser)

• Apagado automático: Tras aprox. 10 segundos tras soltar el gatillo

• Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)

• Humedad relativa de operación: 10% a 90% HR sin condensación

• Dimensiones exteriores: 82 mm × 41.5 mm × 160 mm (3.2" × 1.6" × 6.3")

• Peso neto: 180 g (6.3 oz) con batería instalada

• 1 × Termómetro infrarrojo Extech IR400 con puntero láser

• 1 × Batería alcalina de 9 V para puesta en marcha inmediata

• 1 × Funda suave de transporte con trabilla para cinturón

• 1 × Manual de instrucciones del usuario en español e inglés

1. Encendido y apuntado: Sostenga el instrumento por la empuñadura y apunte el cabezal óptico hacia la superficie del objeto que desea medir.

2. Disparo y escaneo: Presione y mantenga presionado el gatillo. El icono SCAN parpadeará en la pantalla LCD, el haz del láser se activará indicando el centro del área de medición y la temperatura se actualizará de forma continua.

3. Función Máximo/Mínimo: Mientras presiona el gatillo, presione la tecla MAX/MIN para visualizar el pico más alto (MAX) o el valor más bajo (MIN) registrado durante el barrido térmico.

4. Retención de lectura (Hold): Suelte el gatillo. La lectura final permanecerá congelada en la pantalla durante 10 segundos junto al icono HOLD antes de que el equipo se apague automáticamente.

5. Consideración de distancia: Mantenga una distancia adecuada según la relación 8:1. Por ejemplo, a 40 cm del objetivo, la superficie analizada tendrá un diámetro aproximado de 5 cm. Asegúrese de que el área a evaluar sea mayor que dicho tamaño de punto.

• Mantenimiento eléctrico y tableros: Detección de sobrecalentamiento en bornes flojos, disyuntores, contactores y centros de carga en fábricas de México.

• Sistemas HVAC y refrigeración: Comprobación del diferencial de temperatura en evaporadores, condensadores, serpentines y ductos de distribución de aire.

• Mecánica automotriz y transporte: Diagnóstico térmico en discos de freno, termostatos atascados, radiadores, poleas y convertidores catalíticos.

• Monitoreo de maquinaria y motores: Verificación de fricción en rodamientos, chumaceras, bombas de agua y carcasas de motores eléctricos.

• Construcción y aislamiento térmico: Localización de puentes térmicos, fugas de aire climatizado e infiltraciones en ventanas y muros.

Muchos termómetros económicos del mercado sufren de desviaciones térmicas severas, láseres desalineados y carcasas frágiles que fallan tras la primera caída en taller.

El termómetro infrarrojo Extech IR400 cuenta con el respaldo de Extech / FLIR, sensores ópticos calibrados con precisión de mas o menos 2%, puntero láser clase 2 centrado, pantalla retroiluminada de fácil lectura y una carcasa compacta protegida con estuche de uso rudo en México.

Preguntas frecuentes (AEO)

¿Se puede medir la temperatura a través de un cristal o ventana?

No. Los termómetros infrarrojos miden la radiación emitida por la superficie del cristal en lugar del objeto ubicado detrás, registrando la temperatura superficial del vidrio.

¿Se puede ajustar la emisividad en el modelo IR400?

No. El modelo IR400 cuenta con una emisividad fija de 0.95, ideal para madera, plástico, pintura, hule y materiales de construcción. Para medir metales pulidos o brillantes (como aluminio desnudo o cobre brillante), se recomienda aplicar una cinta aislante oscura o pintura mate en la zona de prueba antes de medir.

¿Cómo se cambia la escala de grados Celsius a Fahrenheit?

El interruptor de selección °C / °F se localiza dentro del compartimento de la batería, permitiendo fijar la unidad deseada con un selector deslizante.

¿El láser mide la temperatura por sí mismo?

No. El puntero láser sirve únicamente como guía visual para saber hacia dónde apunta el sensor óptico. La medición la realiza la lente receptora infrarroja ubicada junto a la salida del diodo láser.
