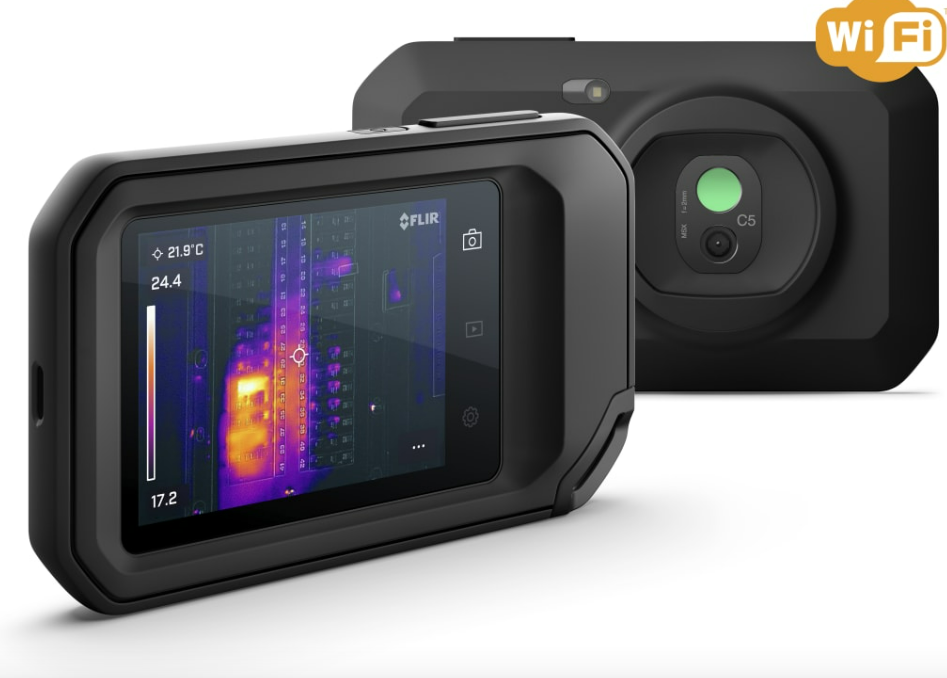

FLIR C5 - Cámara Termográfica Compacta Profesional con Wi-Fi y MSX

La FLIR C5 es una cámara termográfica compacta y profesional diseñada para identificar rápidamente problemas relacionados con temperatura en instalaciones eléctricas, sistemas HVAC/R, edificios, maquinaria y aplicaciones de mantenimiento.

Su detector infrarrojo de 160 × 120 píxeles, equivalente a 19,200 píxeles térmicos, permite visualizar diferencias de temperatura y localizar anomalías que pueden no ser evidentes a simple vista. Además, incorpora la tecnología FLIR MSX®, que combina información de la cámara visual con la imagen térmica para facilitar la identificación de detalles estructurales.

La C5 integra una cámara visual de 5 megapíxeles, pantalla táctil capacitiva de 3.5 pulgadas, iluminación LED y conectividad Wi-Fi. Las imágenes pueden almacenarse internamente y transferirse directamente a FLIR Ignite™, donde es posible organizar, respaldar y compartir los archivos para documentar inspecciones y elaborar reportes.

Con un rango de medición de -20 a 400 °C, sensibilidad térmica inferior a 70 mK y precisión de hasta ±3 °C, la FLIR C5 proporciona una solución portátil para diagnóstico térmico profesional.

Su formato de bolsillo, protección IP54 y resistencia a caídas de hasta 2 metros permiten utilizarla en trabajos de inspección y mantenimiento donde se requiere movilidad y resistencia.

• Cámara termográfica compacta profesional.

• Resolución infrarroja de 160 × 120 píxeles.

• 19,200 píxeles térmicos.

• Tecnología FLIR MSX®.

• Cámara visual de 5 MP.

• Pantalla táctil capacitiva de 3.5 pulgadas.

• Rango de medición de -20 a 400 °C.

• Sensibilidad térmica inferior a 70 mK.

• Frecuencia de imagen de 8.7 Hz.

• Enfoque fijo.

• Zoom digital continuo de 1× a 4×.

• Distancia mínima de enfoque térmico de 0.1 m.

• Modos de imagen infrarroja, visual, MSX y Picture-in-Picture.

• Medición mediante punto y área con valores máximo/mínimo.

• Corrección de emisividad.

• Compensación de temperatura aparente reflejada.

• Compensación atmosférica.

• Wi-Fi integrado.

• Bluetooth PAN.

• Conectividad FLIR Ignite™.

• Almacenamiento para más de 5,000 imágenes.

• Memoria interna.

• Puerto USB-C.

• Linterna LED integrada.

• Batería interna recargable de ion-litio.

• Autonomía de aproximadamente 4 horas.

• Protección IP54.

• Resistencia a caídas de hasta 2 m.

• Montaje para trípode UNC ¼"-20.

✔ Detecta problemas que no son visibles a simple vista: permite identificar diferencias de temperatura asociadas con fallas eléctricas, pérdidas térmicas, problemas mecánicos y anomalías en sistemas HVAC.

✔ Alta resolución térmica: sus 160 × 120 píxeles proporcionan 19,200 puntos de información térmica para identificar anomalías con mayor detalle.

✔ Tecnología FLIR MSX®: incorpora detalles de la imagen visual sobre la imagen térmica para facilitar la interpretación y localización del problema.

✔ Documentación profesional: permite guardar imágenes térmicas y visuales para respaldar inspecciones y generar reportes.

✔ Conectividad Wi-Fi: facilita la transferencia de imágenes y su almacenamiento mediante FLIR Ignite.

✔ Portátil y ligera: su formato de bolsillo permite llevarla fácilmente durante trabajos de inspección.

✔ Resistente para trabajo de campo: cuenta con clasificación IP54 y está diseñada para soportar caídas de hasta 2 metros.

✔ Pantalla táctil: facilita navegar por los menús, revisar imágenes y realizar ajustes directamente en la cámara.

✔ Amplio rango de temperatura: mide objetos desde -20 hasta 400 °C.

✔ Linterna LED integrada: facilita la inspección en áreas con poca iluminación.

Marca: FLIR / Teledyne FLIR

Modelo: C5

Tipo: Cámara termográfica compacta profesional

Aplicación: Inspección térmica, mantenimiento y diagnóstico.

Cámara térmica

Resolución infrarroja:

• 160 × 120 píxeles

• 19,200 píxeles

Sensibilidad térmica:

• <70 mK

Frecuencia de imagen:

• 8.7 Hz

Rango espectral:

• 8 a 14 µm

Detector:

• Microbolómetro no refrigerado.

Paso del detector:

• 12 µm.

Campo de visión:

• 54° × 42°

IFOV / resolución espacial:

• 6.3 mrad/píxel

Número F:

• F/1.1

Enfoque:

• Fijo / Focus Free.

Zoom digital:

• 1× a 4× continuo.

Medición de temperatura

Rango de temperatura del objeto:

• -20 a 400 °C

• -4 a 752 °F

Precisión:

• ±3 °C para objetos entre 0 y 100 °C bajo condiciones ambientales especificadas.

• ±3 % para objetos entre 100 y 400 °C.

Condiciones de precisión:

• Temperatura ambiente de 15 a 35 °C.

• Temperatura del objeto superior a 0 °C.

Sensibilidad térmica:

• <70 mK

Modos de imagen

La FLIR C5 permite trabajar con diferentes formas de visualización:

Imagen infrarroja

Muestra directamente la distribución térmica de la superficie inspeccionada.

Imagen visual

Utiliza la cámara digital integrada de 5 MP.

FLIR MSX®

Superpone detalles de la imagen visible sobre la imagen térmica para facilitar la identificación de elementos como cables, bordes, tuberías y componentes.

Picture-in-Picture

Permite mostrar una región de la imagen térmica dentro de la imagen visual.

Cámara visual

Resolución:

• 5 megapíxeles

Funciones:

• Fotografía visual.

• Integración con imágenes térmicas.

• MSX.

• Picture-in-Picture.

La cámara visual complementa la imagen térmica y facilita documentar exactamente dónde se encontró una anomalía.

Pantalla

Tipo:

• Pantalla táctil capacitiva.

Tamaño:

• 3.5 pulgadas

Resolución:

• 640 × 480 píxeles

Tecnología:

• IPS.

La pantalla permite visualizar las imágenes y controlar las funciones de la cámara directamente desde el equipo.

Funciones de medición y análisis

La FLIR C5 incorpora funciones que permiten analizar las temperaturas observadas.

Medición puntual

Permite conocer la temperatura en un punto específico de la imagen.

Área con máximo y mínimo

Permite identificar temperaturas máximas y mínimas dentro de un área seleccionada.

Emisividad

Permite ajustar la emisividad de acuerdo con las características de la superficie inspeccionada.

Temperatura aparente reflejada

Permite compensar la radiación térmica reflejada por el entorno.

Compensación atmosférica

Permite considerar las condiciones atmosféricas en la medición.

La FLIR C5 dispone de:

• Memoria interna.

• Almacenamiento para más de 5,000 imágenes.

• Wi-Fi 802.11 a/ac/b/g/n.

• Wi-Fi de 2.4 y 5 GHz.

• Bluetooth PAN.

• USB 2.0.

• Conector USB-C.

• Integración con FLIR Ignite™.

Las imágenes pueden transferirse directamente a FLIR Ignite mediante Wi-Fi para almacenamiento, respaldo, organización y posterior generación de documentación.

FLIR Ignite™

La conectividad con FLIR Ignite™ permite transferir las imágenes de la cámara a la nube.

Entre sus funciones se encuentran:

• Almacenamiento de imágenes.

• Organización de inspecciones.

• Respaldo de información.

• Compartir imágenes.

• Documentación de problemas.

• Elaboración de reportes profesionales.

Esta función es especialmente útil para técnicos que necesitan entregar evidencia visual de las condiciones encontradas durante una inspección.

Alimentación

Batería:

• Ion-litio recargable integrada.

Autonomía:

• Aproximadamente 4 horas.

Tiempo de carga:

• Aproximadamente 2 horas.

Sistema de carga:

• USB-C.

Alimentación externa:

• 5 V mediante USB-C

La FLIR C5 es adecuada para:

• Inspecciones de edificios.

• Mantenimiento industrial.

• Mantenimiento preventivo.

• Mantenimiento predictivo.

• Diagnóstico eléctrico.

• Inspección de tableros eléctricos.

• Detección de conexiones eléctricas calientes.

• Inspección de fusibles.

• Diagnóstico HVAC/R.

• Inspección de sistemas de calefacción.

• Inspección de sistemas de refrigeración.

• Detección de pérdidas térmicas.

• Detección de problemas de aislamiento.

• Inspección de tuberías.

• Detección de fugas.

• Mantenimiento de instalaciones.

• Diagnóstico de maquinaria.

• Control de calidad.

• Servicios de construcción.

Inspección eléctrica

La termografía permite identificar diferencias de temperatura en componentes eléctricos.

La FLIR C5 puede utilizarse para inspeccionar:

• Tableros eléctricos.

• Fusibles.

• Interruptores.

• Conexiones.

• Cableado.

• Terminales.

• Componentes eléctricos.

Una conexión con una temperatura anormalmente elevada puede ser una señal que requiere una inspección adicional.

Inspección HVAC

La FLIR C5 puede utilizarse para localizar diferencias de temperatura en:

• Sistemas de aire acondicionado.

• Equipos de refrigeración.

• Conductos.

• Tuberías.

• Intercambiadores.

• Sistemas de calefacción.

• Componentes HVAC/R.

La imagen térmica ayuda a visualizar patrones de temperatura que pueden ser difíciles de detectar mediante una inspección visual convencional.

Inspección de edificios

La cámara puede utilizarse para detectar:

• Pérdidas de calor.

• Deficiencias de aislamiento.

• Diferencias térmicas.

• Problemas alrededor de ventanas y puertas.

• Distribución irregular de temperatura.

• Posibles problemas de humedad cuando generan patrones térmicos detectables.

En ambientes industriales, la FLIR C5 puede utilizarse como herramienta complementaria para inspecciones preventivas y predictivas.

Permite revisar térmicamente:

• Motores.

• Componentes eléctricos.

• Maquinaria.

• Rodamientos.

• Tuberías.

• Bombas.

• Sistemas HVAC.

• Paneles eléctricos.

El objetivo es detectar anomalías térmicas antes de que evolucionen hacia fallas más importantes.

De acuerdo con la documentación de FLIR, el paquete incluye:

• Cámara termográfica FLIR C5.

• Documentación impresa.

• FLIR Thermal Studio Starter.

• Correa / lanyard para muñeca.

• Cable USB.

• Funda.

.
