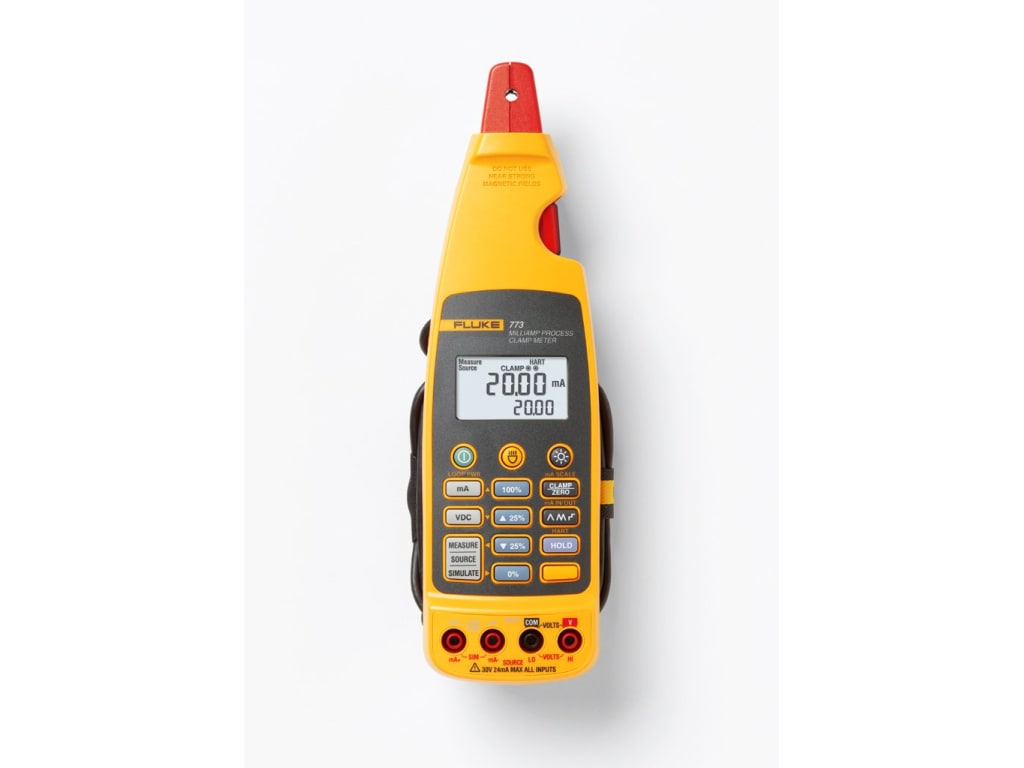

Fluke 773 – Pinza Amperimétrica de Proceso mA con Fuente

• Marca: Fluke.
• Modelo: 773.
• Pinza amperimétrica para procesos.
• Medición de señales 4–20 mA sin romper el lazo.
• Medición de corriente mediante pinza.
• Medición de corriente en serie.
• Generación de corriente de 0–24 mA.
• Simulación de corriente de 0–24 mA.
• Fuente de alimentación para lazo.
• Medición de tensión DC de hasta 30 V.
• Generación de tensión DC de hasta 10 V.
• Resolución de corriente de hasta 0.01 mA.
• Precisión de hasta 0.2 %.
• Medición sin contacto de hasta 99.9/100 mA.
• Pantalla retroiluminada.
• Visualización de mA y porcentaje del rango 4–20 mA.
• Measurement Spotlight para iluminar conductores.
• Pinza desmontable.
• Cable de extensión para acceder a espacios reducidos.
• Salida mA escalada.
• Funciones de salida en rampa y pasos del 25 %.
• Alimentación mediante 4 baterías AA.
• Protección IP40.
• Diseño portátil para mantenimiento industrial.

Medición sin interrumpir el lazo

Una de las principales ventajas de la Fluke 773 es que permite medir señales de 4–20 mA sin desconectar el circuito, evitando detener el proceso o perder información durante el diagnóstico.

Generación y simulación de señales

Además de medir, el instrumento puede generar y simular señales de 0–24 mA, permitiendo comprobar transmisores, entradas de PLC, válvulas, indicadores y otros dispositivos de control.

Alimentación de lazo

La Fluke 773 puede proporcionar alimentación al lazo para comprobar transmisores y sustituir temporalmente una fuente de alimentación de 24 V durante tareas de diagnóstico.

Medición y generación de voltaje

Permite medir hasta 30 V DC y generar hasta 10 V DC, facilitando la comprobación de señales utilizadas en sistemas de control industrial.

Acceso a espacios reducidos

La pinza puede separarse del cuerpo principal y conectarse mediante un cable de extensión, permitiendo realizar mediciones donde una pinza convencional tendría dificultades para acceder.

La Fluke 773 es adecuada para:

• Mantenimiento industrial.
• Automatización industrial.
• Diagnóstico de PLC.
• Pruebas de entradas y salidas analógicas.
• Mantenimiento de transmisores.
• Pruebas de válvulas de control.
• Diagnóstico de lazos de 4–20 mA.
• Mantenimiento de sistemas de instrumentación.
• Calibración y verificación de señales.
• Pruebas de dispositivos de control.
• Diagnóstico de señales 1–5 V.
• Diagnóstico de señales 0–10 V.
• Comprobación de fuentes de alimentación de lazo.
• Mantenimiento de sistemas de proceso.
• Solución de problemas en plantas industriales.

La precisión para las principales funciones de corriente y tensión llega a 0.2 %, dependiendo del modo y rango utilizado.

La pantalla retroiluminada puede mostrar simultáneamente la corriente medida y el porcentaje del rango de 4–20 mA, facilitando la interpretación de señales durante el mantenimiento.

También incorpora Measurement Spotlight, una iluminación integrada que ayuda a identificar conductores dentro de gabinetes o zonas con poca iluminación.

Las funciones de salida en rampa y pasos del 25 % permiten comprobar la respuesta de dispositivos conectados a la señal de control.

La configuración estándar incluye:

• 1 × Fluke 773
• 4 × baterías alcalinas AA instaladas
• 1 × estuche de transporte
• 1 par de puntas de prueba TL75
• 1 clip desmontable AC72
• 1 par de puntas tipo gancho TL940
• 1 herramienta magnética/de suspensión
• Guía o instrucciones de uso.
