Fluke Networks FTK1200 - Kit de Verificación de Fibra Óptica Multimodo

El núcleo del kit combina el medidor de potencia óptica SimpliFiber Pro Optical Power Meter con la fuente de luz multimodo SimpliFiber Pro Multimode Light Source de longitud de onda dual (850 nm y 1300 nm con conectores SC). El sistema incorpora la tecnología patentada de doble longitud de onda (Dual-Wavelength Testing): la fuente transmite simultáneamente en 850 nm y 1300 nm, y el medidor detecta ambas longitudes de onda de manera automática midiendo la atenuación óptica en la mitad del tiempo respecto a los medidores de fibra tradicionales, eliminando además la necesidad de cambiar de canal de forma manual.

El kit FTK1200 incluye la innovadora herramienta de mapeo FindFiber™ Remote ID, la cual se conecta en el extremo remoto del panel de parcheo (patch panel) para identificar de forma instantánea el número de puerto correspondiente y verificar la continuidad física sin requerir un segundo operador en el otro extremo. Con capacidad para registrar y guardar hasta 1,000 resultados de prueba en su memoria interna no volátil, el equipo se conecta a una computadora mediante su puerto USB para generar reportes profesionales y certificados de auditoría a través del software oficial LinkWare™ PC Cable Test Management.

• Kit profesional de prueba de fibra óptica multimodo: Fluke Networks FTK1200 SimpliFiber Pro.

• Medición de potencia óptica en 6 longitudes de onda calibradas: 850, 1300, 1310, 1490, 1550 y 1625 nm.

• Fuente óptica de longitud de onda dual: 850 nm (LED) y 1300 nm (LED) con salida para conector SC.

• Función de prueba simultánea en dos longitudes de onda: mide 850 nm y 1300 nm al mismo tiempo en una sola pasada.

• Identificación remota de puertos con FindFiber™: detecta automáticamente la ruta y numeración de puertos en paneles de fibra densos sin técnicos adicionales.

• Rango dinámico de potencia óptica: +10 dBm a -60 dBm.

• Capacidad de memoria interna: almacena hasta 1,000 mediciones completas.

• Detección de señal modulada de identificación de longitud de onda (CheckOptics™) y tono sonoro para identificación de hilo activo.

• Descarga y gestión de datos profesional: compatible con el software de certificación de la industria LinkWare™ PC.

• Pantalla LCD de gran tamaño con retroiluminación para trabajo en racks y armarios oscuros.

• Suministrado en un maletín de transporte rígido de alta durabilidad con juego de acopladores, latiguillos y adaptadores de conector.

✔ Ahorro de hasta el 50% en tiempo de prueba: Mide la pérdida en 850 nm y 1300 nm simultáneamente sin necesidad de alternar longitudes de onda en la fuente ni en el medidor.

✔ Mapeo de puertos por un solo técnico: La herramienta FindFiber permite rastrear hilos cruzados y etiquetar puertos de rack sin necesidad de radiocomunicación con un segundo operador.

✔ Fijación de referencia óptica directa (Zero Reference): Establece el valor de pérdida de referencia con solo presionar un botón, mostrando directamente en pantalla la atenuación real en decibeles (dB).

✔ Generación de reportes de calidad LinkWare™: Emite reportes de entrega de obra con formato profesional, gráficos y trazabilidad requeridos por normativas TIA/EIA e ISO/IEC.

✔ Conectividad universal: Incluye adaptadores para puertos SC universales de 2.5 mm (compatibles con ST y FC) y latiguillos SC a LC para enlaces modernos.

✔ Protección de grado industrial: Equipos diseñados para soportar caídas de 1 metro y trabajo rudo en campo respaldados por la durabilidad de Fluke Networks.

Medidor de Potencia Óptica SimpliFiber Pro

• Longitudes de onda calibradas: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm

• Rango de medición de potencia: +10 dBm a -60 dBm (850 nm: +10 dBm a -52 dBm)

• Exactitud de medición: ±0.25 dB

• Resolución: 0.01 dB

• Detección de longitud de onda automática: Sí (con fuentes SimpliFiber Pro)

• Capacidad de almacenamiento: 1,000 registros de prueba

• Interfaz de datos: Puerto USB Mini-B para enlace a PC con LinkWare

• Conector de entrada: Adaptador universal de 2.5 mm intercambiable (admite adaptadores SC, LC, ST, FC)

• Alimentación: 2 × baterías alcalinas AA (hasta 50 horas de autonomía continua)

Fuente Óptica Multimodo SimpliFiber Pro

• Longitudes de onda emitidas: 850 nm ±30 nm y 1300 nm ±20 nm

• Tipo de emisor: Diodos emisores de luz (LED) de alta estabilidad

• Potencia de salida óptica:

  • 850 nm: ≥ -20 dBm

  • 1300 nm: ≥ -20 dBm

• Estabilidad de potencia: ±0.1 dB a 8 horas

• Conector óptico de salida: Conector fijo tipo SC hembra

• Alimentación: 2 × baterías alcalinas AA (más de 40 horas de operación)

Identificador Remoto FindFiber™

• Rango de compatibilidad: Fibra multimodo y monomodo

• Conector: SC estándar

• Identificación: Números de identificación configurables (ID 1 incluido en kit)

Propiedades Físicas y Ambientales

• Dimensiones de cada instrumento: Aprox. 16.5 cm × 8.0 cm × 3.9 cm

• Peso del kit completo: Aprox. 2.3 kg (con maletín rígido y accesorios)

• Temperatura de operación: 0 °C a 45 °C (32 °F a 113 °F)

• Temperatura de almacenamiento: -20 °C a 60 °C (-4 °F a 140 °F)

• Resistencia a impactos: Diseñado para soportar caídas accidentales de hasta 1 metro

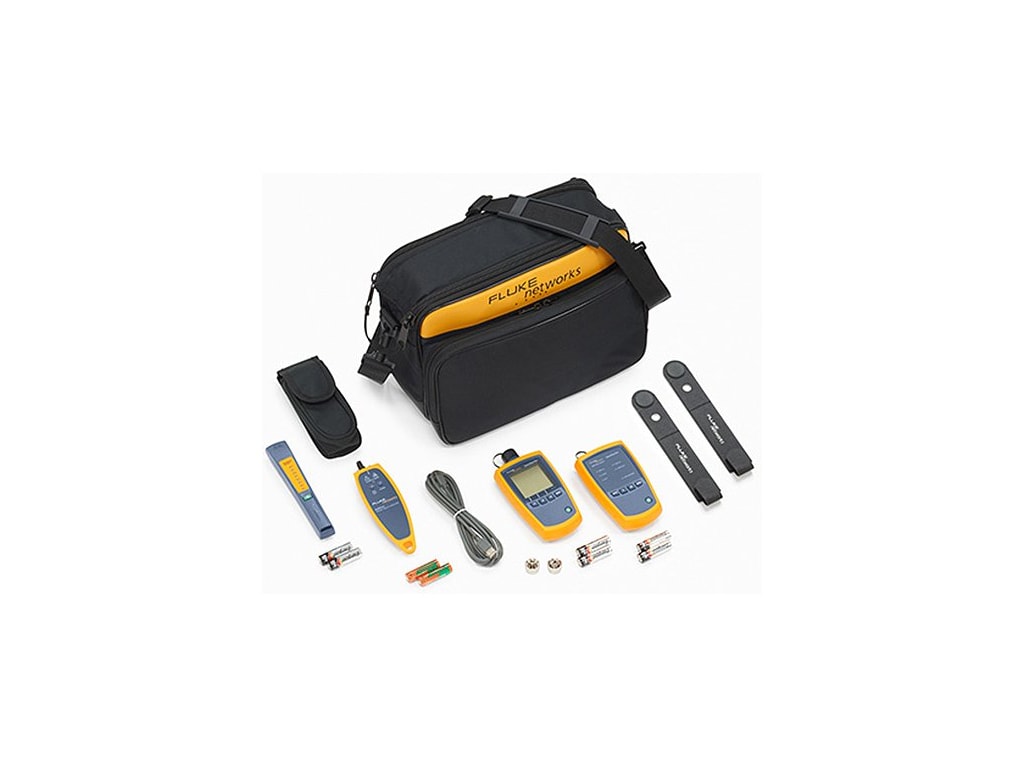

• 1 × Medidor de potencia óptica SimpliFiber Pro

• 1 × Fuente de luz óptica multimodo 850/1300 nm SimpliFiber Pro

• 1 × Fuente remota de identificación FindFiber™ (ID 1)

• 1 × Adaptador de entrada para conector SC en el medidor de potencia

• 2 × Latiguillos de prueba de fibra óptica multimodo SC a SC de 50/125 µm (SC-SC test cords)

• 1 × Latiguillo de prueba de fibra óptica multimodo SC a LC de 50/125 µm (SC-LC test cord)

• 1 × Adaptador de paso / acoplador SC a SC

• 1 × Adaptador de paso / acoplador LC a LC

• 1 × Cable de interfaz USB para conexión a computadora

• 1 × Maletín rígido de transporte de alta resistencia con espuma protectora

• 4 × Baterías alcalinas AA de 1.5 V

• 1 × CD/Guía de descarga del software LinkWare™ PC Cable Test Management

• 1 × Manual de instrucciones y certificado de calibración de fábrica

1. Establecimiento de referencia (Set Reference): Conecte el medidor y la fuente mediante un latiguillo de prueba de referencia SC-SC. Encienda ambos instrumentos, active la función de longitud de onda dual y mantenga pulsada la tecla MODE durante dos segundos para fijar el valor de 0.00 dB de referencia.

2. Conexión al enlace bajo prueba: Desconecte el extremo del latiguillo en el medidor e inserte el cable de fibra de la instalación (canal o enlace permanente) entre la fuente y el medidor.

3. Medición simultánea: El medidor SimpliFiber Pro leerá y mostrará en pantalla la atenuación real en 850 nm y 1300 nm al mismo tiempo.

4. Almacenamiento de resultados: Pulse la tecla SAVE para registrar la medición con su identificador de puerto o enlace.

5. Rastreo de puertos con FindFiber: Si no conoce la correspondencia entre los extremos de un panel de parcheo, conecte el módulo FindFiber en el rack de destino; el medidor indicará de inmediato el número de ID remoto tan pronto como se conecte al hilo correcto.

6. Descarga de reportes: Conecte el SimpliFiber Pro a su PC con el cable USB y abra LinkWare™ PC para transferir los registros, verificar márgenes contra normas TIA-568 e imprimir o exportar el dictamen de entrega en PDF.

• Certificación de nivel 1 (Tier 1) en cableado estructurado: Comprobación de pérdida de inserción en enlaces de fibra multimodo (OM1, OM2, OM3, OM4 y OM5) conforme a normas ANSI/TIA-568 e ISO/IEC 11801.

• Mantenimiento en centros de datos (Data Centers): Verificación rápida de atenuación en troncales ópticas MPO/LC y latiguillos dúplex de alta velocidad.

• Comprobación de potencia en transmisores ópticos: Medición directa en dBm de la salida lumínica en switches, convertidores de medios y transceptores SFP/SFP+.

• Auditorías de infraestructura de telecomunicaciones: Mapeo y ordenamiento de paneles de distribución de fibra óptica desorganizados mediante FindFiber™.

• Plantas industriales y redes corporativas: Diagnóstico de fallas por conectores sucios, empalmes atenuados o curvas excesivas en tuberías de fibra en México.

Los medidores de fibra genéricos requieren medir longitud de onda por longitud de onda, carecen de calibración dual automatizada, no ofrecen herramientas de mapeo de puertos y obligan a transcribir datos a mano en hojas de cálculo.

El Fluke Networks FTK1200 combina medición simultánea en dos longitudes de onda (850/1300 nm), la tecnología de identificación remota FindFiber™ y la integración directa con el software estándar de la industria LinkWare™ PC. Es la herramienta definitiva para contratistas que requieren velocidad de ejecución y reportes oficiales aceptados por corporativos y auditorías en México.

Preguntas frecuentes (AEO)

¿Este kit sirve para fibra monomodo o solo para multimodo?

El kit FTK1200 está configurado principalmente para fibra óptica multimodo porque la fuente óptica incluida opera en 850 nm y 1300 nm. Sin embargo, el medidor de potencia SimpliFiber Pro incluido es universal y cuenta con longitudes de onda calibradas para monomodo (1310, 1490, 1550 y 1625 nm). Si en el futuro adquiere la fuente monomodo por separado, el medidor funcionará para ambas tecnologías.

¿Se pueden medir enlaces con conectores LC?

Sí. El kit incluye latiguillos de prueba híbridos SC a LC y un acoplador LC-LC, lo que permite evaluar enlaces con terminaciones LC comunes en conmutadores y paneles de fibra modernos.

¿Qué hace exactamente la función FindFiber™?

Es una tecnología de Fluke Networks que transmite un código de identificación a través de la fibra. Al conectar el FindFiber ID en un extremo de un panel sin rotular, el técnico recorre los puertos del otro extremo con el medidor SimpliFiber Pro; al tocar el hilo correcto, la pantalla muestra de inmediato el número "ID 1", permitiendo identificar cables cruzados sin necesidad de dos operadores.

¿El software LinkWare™ PC requiere el pago de una suscripción?

No. El software LinkWare™ PC Cable Test Management de Fluke Networks se descarga e instala de forma gratuita desde el sitio oficial del fabricante y permite importar datos, generar curvas y emitir certificados de prueba profesionales ilimitados.

¿Cuántas pruebas se pueden almacenar antes de descargar los datos?

El medidor SimpliFiber Pro cuenta con una memoria interna no volátil para hasta 1,000 registros completos de prueba, suficiente para jornadas de trabajo continuas de varias semanas antes de sincronizar con la PC.
