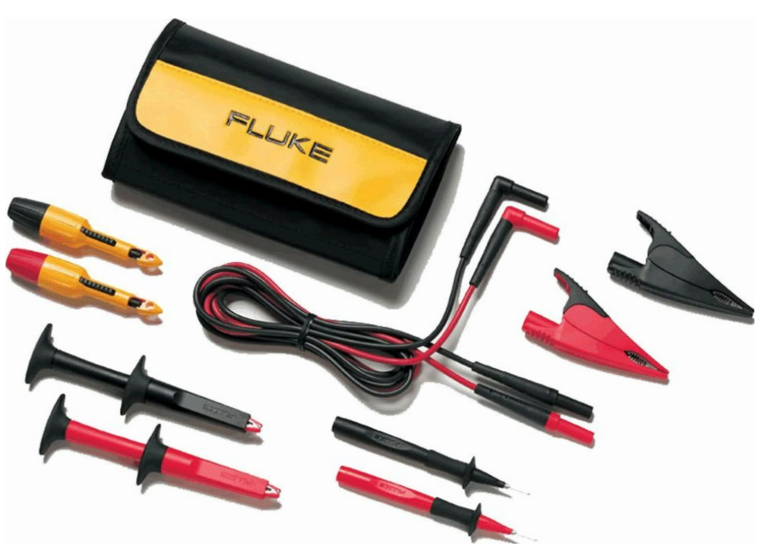

Fluke TLK281 SureGrip - Kit de Cables de Prueba Automotriz

El diagnóstico automotriz moderno presenta retos críticos: los arneses de sensores empacados herméticamente contra la intemperie no permiten introducir puntas gruesas, mientras que pelar cables con navajas daña los conductores de cobre y genera corrosión sulfatada prematura. El kit de cables de prueba automotriz Fluke TLK281 SureGrip resuelve este inconveniente mediante el juego de pinzas perforadoras de aislamiento Fluke TP81, las cuales alojan una aguja ultrafina de acero inoxidable dentro de una mordaza con ranura de centrado en V. Al girar su perilla de presión, la aguja perfora de forma limpia el forro de conductores de calibre AWG 22 a 12 (0.3 a 3.0 mm² exterior) hasta tocar el alma de cobre sin desgarrar el plástico ni exponer cables vivos.

El conjunto cuenta con la tecnología ergonómica patentada SureGrip™, compuesta por un sobremoldeado de caucho termoplástico antideslizante que garantiza un agarre seguro aun con manos cubiertas de grasa o aceite de motor. El kit de cables de prueba automotriz Fluke TLK281 SureGrip incluye los cables de prueba de silicón Fluke TL224 (resistentes a altas temperaturas en el vano del motor y flexibles en frío), pinzas de caimán de mandíbula estándar AC220, pinzas de caimán de mandíbula ancha y vástago largo AC285 (diseñadas para bornes de batería y terminales BAT del alternador), sondas de prueba afiladas de acero inoxidable TP220 para relés y centros de fusibles, y un estuche blando cuádruple enrollable para transporte ordenado.

• Conjunto integral de accesorios para diagnóstico electromecánico vehicular: kit de cables de prueba automotriz Fluke TLK281 SureGrip (SKU 2547797).

• Pinzas perforadoras de aislamiento Fluke TP81 (roja y negra):

  • Aguja interna de acero inoxidable de alta resistencia que penetra el forro sin seccionar hilos de cobre.

  • Canal de centrado en "V" regulable con tornillo de apriete manual para calibres de cable desde AWG 22 hasta AWG 12.

  • Conector hembra tipo banana cubierto de 4 mm en la parte posterior.

  • Probadas para operación segura hasta 60 Volts CD (5 Amperes).

• Cables de prueba de silicona Fluke TL224 SureGrip:

  • Conductores de silicona pura de 1.5 metros de longitud resistentes a temperaturas extremas (no se derriten al contacto breve con múltiples de escape calientes ni se rigidizan en frío).

  • Conectores banana de 4 mm con alivio de tensión reforzado en ambos extremos (un conector recto y uno en ángulo de 90°).

  • Clasificación de seguridad eléctrica: CAT IV 600 V / CAT III 1000 V, 10 A.

• Pinzas de caimán de mandíbula ancha Fluke AC285 SureGrip:

  • Apertura de mandíbula de hasta 20 mm (0.79 pulgadas) con mordazas de acero niquelado y dientes de agarre multidireccional.

  • Diseñadas para sujeción firme en bornes de acumuladores, postes de chasis para tierra de motor y terminales BAT de alternadores.

  • Clasificación: CAT IV 600 V / CAT III 1000 V, 10 A.

• Pinzas de caimán aisladas estándar Fluke AC220 SureGrip:

  • Mordazas delgadas con mordida de hasta 9.5 mm y cuello aislado para conexión segura en terminales delgadas o sensores sin riesgo de contacto accidental.

• Sondas de prueba cilíndricas delgadas Fluke TP220 SureGrip:

  • Punta de acero inoxidable de 2 mm de diámetro y 12 mm de longitud expuesta para penetración en sockets de fusibles, terminales de relevadores automotrices y arneses de conectores sellados Weather Pack.

• Estuche organizador blando acolchado:

  • Bolsa textil plegable de 6 compartimentos de almacenamiento con cierre de velcro perimetral para resguardar todas las puntas en la caja de herramientas.

✔ Perforación de cables no destructiva (TP81): Mide señales de sensores en tiempo real perforando el aislante con una microaguja que se sella por elasticidad propia sin sulfatar el cable en México.

✔ Caimanes de gran apertura para tierras sólidas (AC285): Fijan el polo negativo de medición en bloques de motor, alternadores o chasis sin soltarse por vibración.

✔ Aislamiento de silicona resistente al calor (TL224): No se quema ni se derrite si el cable roza accidentalmente el escape caliente o el radiador durante pruebas dinámicas.

✔ Empuñaduras SureGrip antideslizantes: Brindan control y comodidad incluso al operar con guantes de nitrilo o manos con aceite y grasa automotriz.

✔ Sondas delgadas de acero inoxidable (TP220): Permiten punzar directamente las terminales hembra de relevadores y bloques de distribución sin forzar los pines.

✔ Compatibilidad universal con multímetros y osciloscopios: Sus conectores tipo banana cubiertos estándar de 4 mm son compatibles con multímetros Fluke (87V, 88V, 179), Snap-on, Autel y osciloscopios automotrices.

Identificación y Fabricación

• Fabricante: Fluke Corporation (Everett, Washington, EE. UU.)

• Línea de producto: Automotive Test Accessories

• Modelo comercial oficial: Fluke TLK281 SureGrip™ Automotive Test Lead Kit

• Número de catálogo / SKU oficial: 2547797 (referencia de fabricante: TLK281)

• Distribuidor en México: Hydrocultura

• Garantía: 1 año de garantía limitada del fabricante

Parámetros Eléctricos y Normativas de Seguridad

• Pinzas perforadoras TP81:

  • Voltaje máximo de prueba: 60 V CD

  • Corriente máxima admisible: 5 A

  • Rango de calibre de cable: AWG 22 a 12 (diámetro exterior de 1.5 mm a 4.0 mm)

• Cables de silicona TL224:

  • Categoría de seguridad: CAT IV 600 V / CAT III 1000 V

  • Corriente máxima nominal: 10 A

  • Grado de inflamabilidad: Resistente a alta temperatura según norma UL

• Caimanes AC285 y AC220:

  • Categoría de seguridad: CAT IV 600 V / CAT III 1000 V

  • Corriente máxima nominal: 10 A

• Sondas de prueba TP220:

  • Categoría de seguridad: CAT II 1000 V, 10 A

  • Longitud de punta expuesta: 12 mm; diámetro de aguja: 2 mm

Propiedades Físicas y Mecánicas

• Material aislante de cables: Silicona de doble capa aislante (núcleo blanco detector de desgaste)

• Material del sobremolde: Caucho termoplástico (TPR) de alta tracción y agarre

• Material de contacto conductor: Latón niquelado y acero inoxidable maquinado

• Longitud del cable TL224: 1.5 metros (59 pulgadas)

• Dimensiones del estuche cerrado: Aprox. 210 mm Largo × 130 mm Ancho × 50 mm Grosor

• Peso bruto del kit completo: Aprox. 420 gramos

• 1 × Par de pinzas perforadoras de aislamiento Fluke TP81 (1 roja, 1 negra)

• 1 × Par de cables de prueba con aislamiento de silicona Fluke TL224 (1 rojo, 1 negro)

• 1 × Par de sondas de prueba cilíndricas delgadas de acero inoxidable Fluke TP220 (1 roja, 1 negra)

• 1 × Par de pinzas de caimán de mandíbula grande Fluke AC285 SureGrip (1 roja, 1 negra)

• 1 × Par de pinzas de caimán estándar aisladas Fluke AC220 SureGrip (1 roja, 1 negra)

• 1 × Estuche textil flexible enrollable acolchado con compartimentos independientes y correa de sujeción

• 1 × Hoja de especificaciones técnicas y guía de seguridad en español

1. Selección del punto de tierra firme con caimanes AC285: Conecte el cable de silicón negro (TL224) a la entrada COM de su multímetro automotriz (ej. Fluke 88V). Inserte en el otro extremo la pinza de caimán de mandíbula grande AC285 y sujétela firmemente a una saliente metálica limpia del chasis o al poste negativo del acumulador para asegurar una referencia de tierra de cero ohmios.

2. Conexión en bornes de alternador o actuadores: Si requiere medir la ondulación de corriente o caída de tensión en el alternador con el motor en marcha, utilice el caimán AC285 rojo sujeto a la terminal positiva BAT o terminales S; su longitud extendida aleja las manos del técnico de las poleas y bandas en giro.

3. Puncionado seguro de sensores con pinzas TP81: Para diagnosticar sensores de efecto Hall, sensores de oxígeno (O2 lambda) o posición de cigüeñal (CKP) con el arnés conectado, coloque el cable de señal dentro de la ranura en "V" de la pinza TP81. Enrosque la perilla posterior hasta que sienta resistencia; la aguja penetrará el forro y hará contacto eléctrico instantáneo con el conductor sin trozarlo.

4. Verificación en caja de relevadores con sondas TP220: Para diagnosticar la alimentación de la bomba de combustible o inyectores en la fusiblera, retire el relevador correspondiente y deslice las sondas de acero inoxidable de 2 mm (TP220) directamente dentro de las terminales 30, 85, 86 y 87 del socket para verificar voltaje de activación y continuidad a masa sin doblar las zapatas hembra.

5. Retiro y sellado preventivo: Al concluir la captura de lecturas, desenrosque la pinza TP81 para liberarla. Si el vehículo opera en ambientes de alta humedad o lodo, aplique una pequeña gota de sellador de silicón automotriz o barniz de uñas sobre la microperforación del cable como medida de protección anticorrosiva adicional y guarde todos los accesorios limpios en su estuche enrollable.

• Diagnóstico de sensores automotrices en tiempo real: Medición de señales analógicas y PWM en sensores TPS, MAF, MAP, CMP y sondas lambda sin desconectar los arneses herméticos en México.

• Pruebas de caída de tensión en sistemas de arranque y carga: Evaluación de pérdidas de milivoltios entre batería, solenoide de marcha, motor de arranque y alternador bajo corriente de arranque.

• Inspección de camiones de carga y tractores agrícolas: Monitoreo en líneas de 24 V CD con cables resistentes a grasa diésel y vibración en campo.

• Sistemas de confort y carrocería: Rastreo de fugas parasitarias de batería en centros de fusibles BCM y relevadores de accesorios.

• Mantenimiento de vehículos híbridos y eléctricos en circuitos auxiliares: Diagnóstico de módulos de 12 V / 48 V DC-DC y líneas de bus CAN automotriz.

Los cables automotrices económicos utilizan forros de PVC corriente que se derriten al rozar partes calientes del motor, caimanes de lámina delgada que falsean la resistencia de tierra y agujas de puncionado rústicas que desgarran los cables provocando corrosión interna del arnés a los pocos meses.

El kit de cables de prueba automotriz Fluke TLK281 SureGrip cuenta con pinzas perforadoras TP81 de precisión milimétrica, cables de silicona pura de alta flexibilidad térmica, caimanes AC285 con apertura de 20 mm para batería, sondas de acero inoxidable TP220 para relevadores y clasificación de seguridad CAT IV 600 V / CAT III 1000 V de Fluke, convirtiéndose en la inversión indispensable para técnicos automotrices profesionales en México.

Preguntas frecuentes (AEO)

¿Las pinzas TP81 dañan permanentemente el cable al perforarlo?

No. La aguja de acero inoxidable de la pinza TP81 está fabricada con un diámetro ultrafino que desplaza el forro aislante hacia los lados en lugar de cortar el plástico. Al retirar la pinza, la elasticidad natural del forro de PVC o elastómero tiende a cerrarse sobre el orificio, manteniendo la integridad del conductor.

¿Se pueden conectar estos cables a cualquier marca de multímetro?

Sí. Todos los componentes del kit TLK281 cuentan con terminales y conectores hembra/macho tipo banana de 4 mm con recubrimiento de seguridad estándar, siendo 100% compatibles con cualquier multímetro digital, pinza amperimétrica u osciloscopio que cumpla con el estándar internacional de 4 mm (Fluke, Klein Tools, Uni-T, Hantek, etc.).

¿Los cables de silicona resisten el contacto con aceite o gasolina?

Sí. El compuesto de silicona técnica de Fluke tiene una alta resistencia a salpicaduras de aceites lubricantes, líquido de frenos, anticongelante y gasolina común en talleres. Se recomienda limpiar los cables con un paño seco al final de la jornada para prolongar su vida útil.

¿Hasta qué calibre de cable admiten las pinzas perforadoras TP81?

Admiten conductores con un rango de calibre desde AWG 22 (alrededor de 0.3 mm²) hasta AWG 12 (alrededor de 3.0 mm²), cubriendo prácticamente la totalidad del cableado de sensores, luces, bobinas e inyectores de un automóvil moderno.
