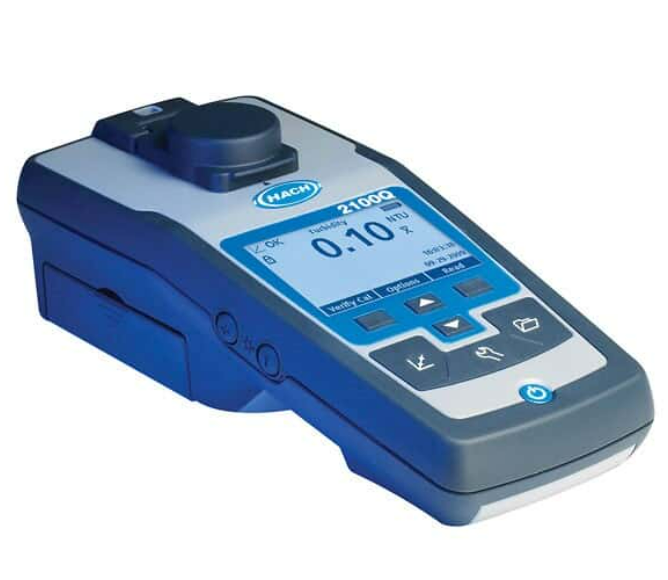

Hach 2100Q | Turbidímetro Portátil Nefelométrico

Diseñado bajo los estrictos criterios ópticos del Método 180.1 de la USEPA (U.S. Environmental Protection Agency) y alineado con normativas mexicanas de calidad de agua (como la NOM-127-SSA1), este instrumento emplea un sistema nefelométrico con lámpara de filamento de tungsteno que mide la dispersión lumínica a un ángulo de 90 grados respecto al haz incidente. Cubre un amplio intervalo analítico de 0 a 1000 NTU (Unidades Nefelométricas de Turbidez) con una resolución de hasta 0.01 NTU en rango bajo, ofreciendo precisión de laboratorio dentro de un equipo portátil para campo.

El 2100Q resuelve los dos mayores desafíos de la turbidimetría en campo: la calibración compleja y las muestras con partículas pesadas que precipitan con rapidez. Su asistente de calibración en pantalla guía al técnico paso a paso a través de estándares primarios certificados Stablcal®, eliminando errores de cálculo manual. Además, incorpora el algoritmo patentado RST (Rapidly Settling Turbidity / Turbidez de Sedimentación Rápida), que mediante lecturas continuas calcula un valor matemático certero y repetible en muestras difíciles donde los sólidos caen rápidamente al fondo de la celda.

• Turbidímetro nefelométrico portátil de alta precisión: Hach 2100Q (Modelo 2100Q01).

• Cumplimiento normativo regulatorio: Diseño bajo Método USEPA 180.1.

• Rango de medición analítico: 0 a 1000 NTU (con selección automática o manual de escala).

• Resolución analítica:

  • 0.01 NTU en el rango de 0.00 a 9.99 NTU.

  • 0.1 NTU en el rango de 10.0 a 99.9 NTU.

  • 1 NTU en el rango de 100 a 1000 NTU.

• Exactitud de medición (@ 25 °C): ±2% de la lectura más luz difusa en el rango de 0 a 1000 NTU.

• Repetibilidad: ±1% de la lectura o 0.01 NTU (el valor que resulte mayor).

• Sistema óptico avanzado: detector de relación con fotodiodo de silicio y lámpara de tungsteno regulada.

• Modos de medición flexibles: Medición Normal, Promedio de Señal (Signal Averaging) y Turbidez de Sedimentación Rápida (RST).

• Asistente de calibración guiado en pantalla LCD gráfica con verificación de estándares Stablcal.

• Registro interno no volátil: almacena hasta 500 mediciones con fecha, hora, ID de operador e ID de muestra.

• Carcasa ergonómica con clasificación de protección IP67 (resistente al polvo y agua con la tapa cerrada).

• Alimentación versátil mediante 4 baterías alcalinas AA (más de 600 pruebas de autonomía) o mediante módulo de energía/USB opcional.

✔ Cumplimiento legal y normativo inmediato: Al cumplir con el Método 180.1 de la EPA, sus resultados tienen plena validez técnica y legal ante auditorías de CONAGUA, COFEPRIS y sistemas municipales de agua en México.

✔ Medición confiable de sedimentos rápidos (Modo RST): Evita la dispersión errática de datos provocada por arena, lodos o flóculos pesados que caen al fondo del vial durante la prueba.

✔ Calibración guiada sin errores: El software muestra animaciones e instrucciones paso a paso para la calibración en 4 puntos (20, 100, 800 NTU y verificación a 10 NTU).

✔ Compensación de color y luz difusa: El algoritmo óptico de Hach descuenta automáticamente la turbidez aparente generada por coloraciones naturales en el agua o imperfecciones en el vidrio.

✔ Trazabilidad completa de datos: Almacena 500 registros conformes con Buenas Prácticas de Laboratorio (GLP) exportables a PC en formato XML.

✔ Kit completo de despliegue en campo: Se entrega en un maletín rígido con estándares primarios sellados Stablcal, aceite de silicona para viales, paño de microfibra y celdas de vidrio.

Parámetros Ópticos y Metrológicos

• Método de medición: Nefelometría a 90° con sistema de relación de haz

• Cumplimiento normativo: USEPA Método 180.1

• Fuente de iluminación: Lámpara de filamento de tungsteno

• Detector: Fotodiodo de silicio

• Rango de medición: 0 a 1000 NTU

• Exactitud: ±2% de la lectura más luz difusa de 0 a 1000 NTU

• Repetibilidad: ±1% de la lectura o 0.01 NTU (lo que resulte mayor)

• Luz difusa (Stray Light): Menor a 0.02 NTU

• Volumen de muestra requerido: 15 mL

• Compatibilidad de celdas: Viales redondos de vidrio óptico de 25 mm × 60 mm (1 pulgada)

Modos de Operación y Software

• Modos de lectura: Normal, Promedio de señal (Signal Averaging), Turbidez de sedimentación rápida (RST)

• Calibración: Calibración primaria con estándares Stablcal en 20, 100 y 800 NTU (y verificación a 10 NTU) o formazina preparada

• Memoria interna: 500 registros con sello GLP

Propiedades Físicas, Ambientales y Eléctricas

• Pantalla: LCD gráfica retroiluminada monocromática (240 × 160 píxeles)

• Grado de protección: IP67 (resistente al agua, polvo y flotante con tapa cerrada)

• Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)

• Temperatura de almacenamiento: -40 °C a 60 °C (-40 °F a 140 °F)

• Alimentación: 4 × baterías alcalinas AA (o baterías recargables NiMH con módulo de carga)

• Duración de la batería: Aprox. 600 mediciones continuas a 20 °C

• Dimensiones exteriores: 229 mm × 107 mm × 77 mm (9.0" × 4.2" × 3.0")

• Peso: 530 g (1.17 lbs) sin baterías; 620 g con baterías instaladas

• 1 × Turbidímetro portátil Hach 2100Q

• 1 × Juego de estándares primarios de calibración Stablcal sellados en viales de 1 pulgada (20, 100 y 800 NTU)

• 1 × Estándar primario de verificación Stablcal de 10 NTU

• 6 × Celdas de muestra redondas de vidrio óptico con tapa roscada

• 1 × Frasco de aceite de silicona para lubricación óptica de viales (15 mL)

• 1 × Paño suave de microfibra para limpieza y pulido de celdas

• 4 × Baterías alcalinas tamaño AA

• 1 × Maletín rígido de transporte con interiores de espuma troquelada a medida

• 1 × Guía de inicio rápido y manual de instrucciones impreso

1. Preparación de la celda de muestra: Llene una celda de vidrio limpia con 15 mL de agua de muestra hasta la línea de aforo. Coloque la tapa roscada.

2. Aplicación de aceite de silicona: Aplique una gota pequeña de aceite de silicona sobre la pared exterior del tubo de vidrio y frótela homogéneamente con el paño de microfibra para cubrir microfisuras y rayaduras del cristal que puedan dispersar la luz.

3. Inserción y alineación: Introduzca la celda dentro de la cámara óptica del 2100Q alineando la flecha o marca del vial con la guía del instrumento. Cierre la tapa protectora de luz.

4. Selección de modo y lectura:

   • Modo Normal: Para muestras estándar de agua potable o purificada; presione Read y obtenga el resultado en menos de 6 segundos.

   • Modo RST: Para aguas crudas, efluentes o muestras con sólidos suspendidos pesados; seleccione RST para que el algoritmo procese múltiples lecturas consecutivas y entregue el valor de turbidez exacto antes de que el sedimento decante.

5. Calibración Stablcal: Cuando el equipo lo requiera, ingrese al menú Calibrate e inserte en orden los estándares preempacados de 20, 100 y 800 NTU. El asistente confirmará automáticamente la aceptación de cada punto.

• Plantas de tratamiento de agua potable (PTAP): Monitoreo del agua cruda de captación, optimización de dosis de coagulantes/floculantes en clarificadores y supervisión de filtros de arena y carbón.

• Redes municipales de distribución de agua: Detección de arrastre de sedimentos por roturas de tuberías o fluctuaciones de presión hidráulica.

• Descargas y plantas de tratamiento de aguas residuales (PTAR): Comprobación del efluente secundario y terciario para cumplimiento de límites máximos permisibles de vertido.

• Monitoreo ambiental de cuencas hidrológicas: Evaluación in situ en ríos, presas, lagos y pozos agrícolas en México.

• Industria cervecera, bebidas y alimentos: Control de turbidez en agua de proceso, desfangado y líneas de enjuague.

• Torres de enfriamiento y calderas: Verificación de incrustaciones minerales y control de purgas.

Los turbidímetros portátiles de bajo costo carecen de tecnología de compensación de color y generan lecturas falsas cuando la muestra contiene partículas en suspensión que caen al fondo mientras se realiza la lectura. Además, preparar estándares de formazina de forma manual es peligroso y susceptible a errores de dilución.

El Hach 2100Q incorpora el algoritmo exclusivo RST (Turbidez de Sedimentación Rápida), incluye estándares Stablcal patentados listos para usar y está respaldado por el Método EPA 180.1, consolidándose como el turbidímetro portátil más robusto, preciso y aceptado por organismos reguladores en México.

Preguntas frecuentes (AEO)

¿Cuál es la diferencia entre el modelo 2100Q (EPA) y el modelo 2100Qis (ISO)?

El modelo 2100Q (EPA) utiliza una lámpara de filamento de tungsteno que cumple con el Método 180.1 de la USEPA, exigido ampliamente en México y América del Norte. El modelo 2100Qis (ISO) utiliza un LED infrarrojo a 860 nm que cumple con la norma europea ISO 7027 para muestras con alta coloración natural.

¿Qué función realiza el aceite de silicona incluido?

Tiene el mismo índice de refracción que el vidrio del vial de muestra. Al aplicar una película delgada en el exterior del tubo, el aceite rellena las micro rayaduras microscópicas del cristal, evitando que reflejen la luz y provoquen lecturas artificialmente altas de turbidez.

¿Con qué frecuencia se debe calibrar el instrumento?

Hach recomienda realizar la calibración completa con los tres estándares Stablcal (20, 100 y 800 NTU) cada 3 meses. Para el control diario de calidad, basta con verificar la lectura con el estándar de 10 NTU; si la lectura está dentro del margen aceptable, no es necesario recalibrar.

¿Se pueden exportar los datos a una computadora?

Sí. Aunque el modelo base almacena 500 registros en su memoria interna para lectura en pantalla, se puede incorporar el módulo opcional USB + Power Module (Hach LZV813), que permite descargar los datos a una PC en formato XML, conectar una impresora portátil o alimentar el equipo directo a la corriente de 100-240 VAC.

¿Qué volumen de agua se necesita para realizar la prueba?

La celda de vidrio requiere un volumen de 15 mL de muestra para llenar hasta la línea de aforo y cubrir por completo el haz óptico de la celda de medición.
