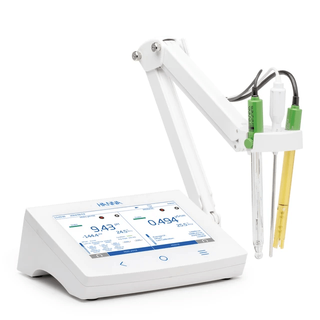

Hanna HI6522-01 Medidor Modular Mesa pH/CE Serie 6000

• Estación de grado metrológico de alta gama: medidor modular de mesa pH/CE serie 6000 Hanna HI6522-01.

• Arquitectura multicanal modular: ranuras traseras para acoplar módulos galvánicamente aislados de pH/ORP/ISE y Conductividad.

• Parámetros analíticos integrados:

  • pH: de -2.000 a 20.000 pH con resolución seleccionable de hasta 0.001 pH y exactitud de ±0.002 pH.

  • Potencial Redox (mV / Rel mV): ±2000.0 mV con resolución de 0.1 mV y exactitud de ±0.2 mV.

  • Conductividad eléctrica: 0.000 µS/cm a 1000.0 mS/cm con selección automática de escala.

  • Sólidos Disueltos Totales (TDS): 0.000 mg/L a 400.0 g/L con factor TDS programable.

  • Salinidad: escala práctica (0.00 a 42.00 PSU), agua de mar natural (0.00 a 80.00 ppt) y porcentaje (0.0 a 400.0%).

  • Resistividad: 1.0 Ω·cm a 100.0 MΩ·cm.

  • Temperatura: -20.0 °C a 120.0 °C (-4.0 °F a 248.0 °F) con exactitud de ±0.2 °C.

• Sistema de diagnóstico electroquímico CAL Check: analiza el offset y la pendiente del electrodo para prevenir errores de calibración.

• Calibración avanzada asistida:

  • pH: hasta 5 puntos con 8 tampones estándar y 5 amortiguadores personalizados.

  • Conductividad: calibración en celda estándar o con soluciones patrón reconocidas automáticamente.

• Interfaz táctil de última generación: pantalla capacitiva a color de gran formato que permite el uso con guantes de nitrilo.

• Cumplimiento normativo y farmacopeico: cumple con los requerimientos de la Farmacopea de los Estados Unidos (USP <645>) para conductividad en agua ultrapura.

• Seguridad y trazabilidad 21 CFR Parte 11: creación de perfiles con niveles de acceso de administrador/operador y bitácora de auditoría.

• Memoria interna de gran capacidad: almacenamiento para más de 100,000 registros con fecha, hora e ID de lote.

• Conectividad versátil: puertos USB tipo A (para memorias y teclado), USB tipo B (enlace a PC) y salida Ethernet para integración directa a red corporativa.

✔ Canales independientes sin interferencias: Los módulos galvánicamente aislados permiten medir pH y conductividad simultáneamente en la misma muestra sin ruidos eléctricos en México.

✔ Cumplimiento estricto de farmacopea (USP <645>): Incluye rutinas automáticas de 3 etapas para verificación de agua para inyección (WFI) y agua purificada en la industria farmacéutica.

✔ Trazabilidad total bajo 21 CFR Parte 11: Facilita la acreditación ante COFEPRIS y la FDA mediante firmas electrónicas, registros no editables y bitácoras de eventos.

✔ Diagnóstico preventivo con CAL Check: Alerta al operador si la solución buffer está vencida o si el electrodo presenta suciedad en el diafragma antes de validar una prueba.

✔ Plataforma escalable a futuro: Su diseño modular permite actualizar o intercambiar módulos de medición sin tener que sustituir la consola central de sobremesa.

✔ Pantalla táctil intuitiva: Permite visualizar gráficas cinéticas de estabilización en tiempo real para optimizar la toma de lecturas en disoluciones complejas.

Canal de pH y Potencial Redox (mV)

• Rango de pH: -2.000 a 20.000 pH

• Resolución de pH: 0.1 / 0.01 / 0.001 pH

• Exactitud de pH: ±0.002 pH ± 1 dígito menos significativo

• Puntos de calibración de pH: Hasta 5 puntos automáticos (8 estándares de fábrica y 5 de usuario)

• Rango de mV: ±2000.0 mV

• Resolución de mV: 0.1 mV

• Exactitud de mV: ±0.2 mV ± 1 dígito

Canal de Conductividad, TDS, Salinidad y Resistividad

• Rango de conductividad: 0.000 µS/cm a 1000.0 mS/cm (autorrango en 5 escalas)

• Resolución de conductividad: 0.001 µS/cm a 0.1 mS/cm

• Exactitud de conductividad: ±1% de la lectura (±0.01 µS/cm)

• Rango de TDS: 0.000 mg/L a 400.0 g/L (factor de conversión 0.40 a 1.00)

• Rango de salinidad: 0.00 a 42.00 PSU / 0.00 a 80.00 ppt / 0.0 a 400.0%

• Rango de resistividad: 1.0 Ω·cm a 100.0 MΩ·cm

• Métodos precargados: Cumplimiento de USP <645> etapas 1, 2 y 3

Medición de Temperatura y Especificaciones Generales

• Rango de temperatura: -20.0 °C a 120.0 °C (-4.0 °F a 248.0 °F)

• Resolución de temperatura: 0.1 °C

• Exactitud de temperatura: ±0.2 °C

• Pantalla: Capacitiva multitáctil a color de 7 pulgadas

• Memoria: Registro automático y por demanda superior a 100,000 puntos

• Puertos de comunicación: 2 × USB tipo A, 1 × USB tipo B, 1 × puerto Ethernet (RJ45)

• Alimentación eléctrica: Adaptador de corriente de 12 VCD (entrada 115 VAC, 50/60 Hz)

• Dimensiones del equipo: 205 mm × 160 mm × 65 mm

• Peso de la consola: Aprox. 1.2 kg

• 1 × Consola base medidor modular de mesa serie 6000 Hanna HI6522-01

• 1 × Módulo electroquímico de medición de pH/ORP/ISE

• 1 × Módulo electroquímico de medición de Conductividad/TDS/Salinidad

• 1 × Brazo articulado portaelectrodos con giro de 360 grados

• 1 × Adaptador de corriente eléctrica de 12 VCD para líneas de 115 VAC

• 1 × Cable de conexión USB para transferencia de datos

• 1 × Certificado de calidad del instrumento emitido por Hanna Instruments

• 1 × Manual de instrucciones y guía de operación rápida

(Nota: Los electrodos de pH de bulbo de vidrio, celdas de conductividad de 4 anillos y soluciones amortiguadoras se seleccionan y adquieren según la aplicación específica).

1. Montaje e instalación: Instale el brazo portaelectrodos en la base de la consola. Inserte los módulos de pH y Conductividad en las ranuras posteriores hasta escuchar el clic de acople y conecte el adaptador de 115 VAC.

2. Encendido y selección de perfil: Encienda la unidad mediante la pantalla táctil capacitiva. Inicie sesión con su usuario y contraseña para asegurar el registro de trazabilidad BPL.

3. Calibración del módulo de pH:

   • Coloque el electrodo de pH en el tampón pH 7.01. Presione Calibrar; el sistema CAL Check evaluará la señal y confirmará la estabilidad.

   • Enjuague con agua destilada y continúe con los amortiguadores pH 4.01 y pH 10.01. La pantalla mostrará la pendiente final y el porcentaje de salud del electrodo.

4. Calibración del módulo de conductividad:

   • Seleccione el canal de conductividad e introduzca la celda en la solución estándar de 1413 µS/cm o 84 µS/cm.

   • Valide la constante de celda nominal o active la rutina automatizada de farmacopea USP <645> si analiza agua purificada.

5. Medición simultánea y exportación: Introduzca las sondas en el vaso de precipitado con la muestra. Ambas mediciones se actualizarán en tiempo real. Al finalizar, presione Guardar para archivar el lote en la memoria interna o exportar el reporte a una memoria USB en formato CSV.

• Industria farmacéutica y cosmética: Control estricto de agua de proceso (WFI) bajo USP <645>, formulación de inyectables y síntesis química en México.

• Laboratorios de ensayo acreditados (ISO/IEC 17025): Determinación de pH y conductividad con trazabilidad documental completa y calibraciones certificadas.

• Plantas de tratamiento de aguas residuales e industriales: Monitoreo analítico de efluentes, control de coagulación y dosificación química de precisión.

• Biotecnología y cultivos celulares: Supervisión de osmolaridad indirecta, balance de sales y pH en medios de cultivo y reactores biológicos.

• Investigación química avanzada: Generación de curvas cinéticas en tiempo real con registro segundo a segundo para estudios de estabilidad y disolución.

Los equipos tradicionales de banco poseen canales fijos soldados a la tarjeta madre que, ante una falla en un circuito de entrada, inhabilitan todo el medidor y no permiten medir simultáneamente sin ruidos de interferencia entre sondas.

El medidor modular de mesa pH/CE serie 6000 Hanna HI6522-01 resuelve esta limitación mediante módulos independientes galvánicamente aislados, incorpora el algoritmo CAL Check de diagnóstico preventivo, pantalla táctil capacitiva de 7 pulgadas, compatibilidad con 21 CFR Parte 11 y memoria para más de 100,000 datos, ofreciendo la plataforma analítica más potente y segura para laboratorios de alta demanda en México.

Preguntas frecuentes (AEO)

¿Se pueden intercambiar los módulos de lugar o sustituirlos por otros parámetros?

Sí. El chasis de la serie 6000 reconoce de forma automática la posición de cada módulo. Si se requiere añadir un canal adicional de oxígeno disuelto (óptico/polarográfico) o reemplazar un módulo por servicio técnico, se desmonta y monta sin herramientas.

¿Qué hace la función CAL Check si el electrodo está sucio?

Si la respuesta del electrodo es lenta o el potencial de desfase supera los límites admisibles, la pantalla muestra una advertencia visual específica indicando "Limpiar electrodo" o "Verificar tampón", impidiendo que se registren mediciones con calibraciones defectuosas.

¿Cumple con la integridad de datos para auditorías de COFEPRIS y FDA?

Sí. El sistema permite habilitar contraseñas individuales de acceso, firmas electrónicas no modificables, bloqueo de edición de calibraciones y exportación de reportes protegidos que cumplen con la normativa FDA 21 CFR Parte 11.

¿Se pueden conectar electrodos de pH de otras marcas?

Sí. El módulo de pH incorpora un conector BNC universal estándar para la señal de potencial y entradas tipo banana/RCA para sondas de temperatura independientes (Pt100 o Pt1000), garantizando compatibilidad multimarca.
