HM-891 Permeámetro de Carga Constante Variable

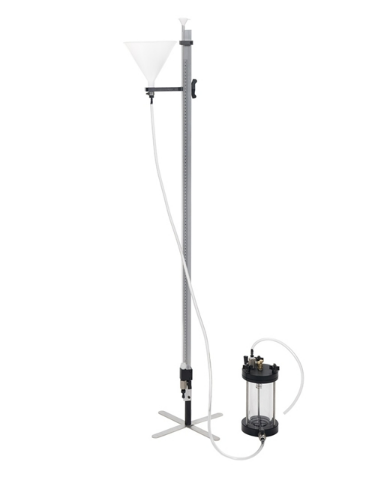

A diferencia de las celdas metálicas opacas, este sistema incorpora una cámara cilíndrica de acrílico transparente de alta resistencia sin puertos laterales. Esta estructura permite inspeccionar visualmente la saturación del espécimen, el avance del frente de agua y la ausencia de canalizaciones preferenciales durante la prueba. El juego de permeámetros de carga constante y variable incluye tapas terminales de aluminio anodizado maquinado con sellos estancos, resorte de compresión superior para confinar la muestra y un manómetro de un solo tubo con depósito de nivel constante HMA-840.

• Estación completa de ensayo: juego de permeámetros de carga constante y variable Gilson.

• Amplia gama de diámetros disponibles:

  • HM-891: 2.5 pulgadas (63 mm).

• Cámara de acrílico transparente: diseño sin puertos laterales que brinda visibilidad total de la muestra de suelo.

• Tapas de aluminio anodizado: cabezales maquinados resistentes a la corrosión con válvulas de paso y conexiones de latón.

• Resorte de confinamiento axial: mantiene el espécimen compactado sin alterar su densidad aparente durante el flujo.

• Elementos de retención incluidos:

  • 2 discos de piedra porosa en modelos de 2.5", 3.0" y 4.5".


• Manómetro vertical incluido: modelo Gilson HMA-840 con regla graduada y depósito de nivel constante regulable.

• Líneas de interconexión: mangueras flexibles transparentes y accesorios de acople rápido herméticos.

✔ Conjunto completo listo para ensayar: Incluye la celda de acrílico, las piedras porosas/placas, la tubería y el manómetro con depósito HMA-840 en un solo paquete.

✔ Selección adecuada al tamaño de grano: Su gama de 2.5" a 9.0" permite cumplir con la regla geotécnica de diámetro de celda según el tamaño de las gravas o arenas ensayadas.

✔ Inspección visual continua: La cámara de acrílico transparente facilita detectar de inmediato burbujas atrapadas o asentamientos anormales durante la prueba.

✔ Doble modalidad de carga: Permite realizar pruebas de carga constante para arenas gruesas y pruebas de carga variable para arenas finas con el mismo ensamble.

✔ Durabilidad en ambiente húmedo: Las placas de aluminio anodizado y racores de latón previenen la formación de óxido por contacto prolongado con agua.

✔ Operación económica y confiable: Diseño simplificado sin puertos laterales que optimiza la relación costo-beneficio en laboratorios de control de obras en México.

Parámetros Físicos y Accesorios

• Material del cilindro: Acrílico transparente de grado óptico (sin puertos en pared)

• Material de tapas: Aluminio maquinado con acabado anodizado anticorrosivo

• Manómetro incluido: Gilson HMA-840 de un solo tubo con escala milimétrica

• Depósito de nivel constante: Depósito acrílico deslizable sobre riel vertical

• Válvulas y racores: Conectores de latón para manguera de laboratorio

• 1 × Celda cilíndrica de acrílico transparente Gilson (diámetro seleccionado de 2.5" a 9.0")

• 1 × Tapa superior de aluminio anodizado con válvula de purga y racor de entrada

• 1 × Placa base de aluminio anodizado con válvula de salida y drenaje

• 1 × Resorte de compresión superior para confinamiento de muestra

• 2 × Piedras porosas

• 1 × Manómetro de un solo tubo con depósito de nivel constante Gilson HMA-840

• 1 × Juego de mangueras de interconexión flexible y racores de latón

• 1 × Manual de instrucciones y procedimientos de ensamble

1. Selección del diámetro de celda: Verifique que el diámetro de la cámara sea de 8 a 12 veces mayor que el tamaño de grano más grande de la muestra (ej. use 2.5" para arenas finas y 6.0" o 9.0" para mezclas con grava).

2. Colocación y saturación de la muestra: Instale el elemento filtrante inferior (piedra porosa o placa perforada con papel filtro). Vierta el suelo granular en capas homogéneas compactadas. Coloque el elemento filtrante superior y el resorte de confinamiento.

3. Cierre y purgado: Ensamble la tapa superior de aluminio apretando las varillas tensoras. Introduzca agua desairada lentamente por la base y abra la válvula superior hasta expulsar todo el aire atrapado en los poros del suelo.

4. Ensayo de Carga Constante: Conecte el depósito de nivel constante HMA-840 a la altura deseada. Establezca flujo continuo, mida el gradiente hidráulico (h) en la escala milimétrica y recolecte el efluente (Q) durante un tiempo cronometrado (t) para calcular el coeficiente de permeabilidad (K).

5. Ensayo de Carga Variable: Conecte la columna graduada vertical al permeámetro lleno, registre el descenso del nivel de agua de h1 a h2 en el tiempo y compute la permeabilidad para arenas finas o limosas.

• Caracterización geotécnica de agregados y arenas: Medición de la conductividad hidráulica en bancos de préstamo para terracerías, carreteras y terraplenes en México.

• Control de calidad en filtros de presas y drenes: Comprobación de permeabilidad en materiales drenantes y subbases granulares.

• Estudios de pozos de absorción e infiltración: Estimación de velocidad de percolación en mantos permeables.

• Laboratorios universitarios de ingeniería civil: Ensayos docentes para la determinación empírica de la Ley de Darcy en mecánica de suelos.

Comprar celdas de permeabilidad sueltas suele requerir la adquisición por separado de manómetros, depósitos de carga, piedras porosas y mangueras con roscas incompatibles.

El juego de permeámetros de carga constante y variable Gilson viene configurado de fábrica como un sistema integral con su manómetro HMA-840 incluido, garantizando compatibilidad de acoples y disponibilidad de repuestos oficiales para laboratorios en México.

Preguntas frecuentes (AEO)

¿Qué diferencia tienen estos modelos respecto a los permeámetros con puertos laterales?

Estos juegos de prueba (HM-891 a HM-895) tienen una cámara acrílica lisa sin puertos laterales en la pared, lo que los hace más económicos y resistentes a roturas. Para ensayos que exijan estrictamente la norma ASTM D2434 con tomas de presión piezométrica intermedias en la pared del cilindro, Gilson fabrica la serie HM-830.

¿Se incluye el manómetro con depósito de nivel constante?

Sí. Todos los modelos de esta serie incluyen de serie el manómetro de un solo tubo Gilson HMA-840 con depósito de carga constante, mangueras y conectores necesarios para comenzar a trabajar.

¿Por qué los modelos de 6" y 9" incluyen placas perforadas en lugar de piedras porosas?

En diámetros grandes (6.0" y 9.0"), las piedras porosas cerámicas son frágiles y costosas. Por ello, se utilizan placas de aluminio perforadas de alta resistencia mecánica en combinación con discos de papel filtro circular de grado geotécnico.

¿Se pueden solicitar piezas de repuesto por separado?

Sí. Gilson suministra por separado el manómetro HMA-840, piedras porosas de reemplazo, placas perforadas, pisones de compactación HMA-836 y mangueras de repuesto.
