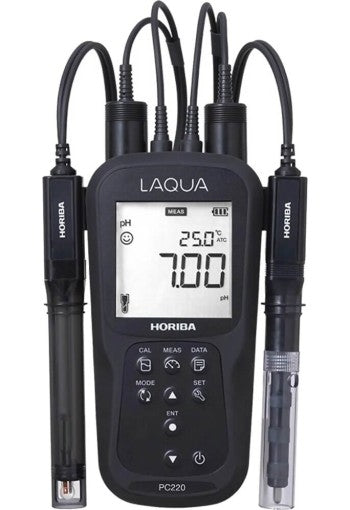

Horiba LAQUAact PC220-K (pH/EC) Medidor Multiparámetro

El equipo reúne en un solo chasis ergonómico la capacidad de medir simultáneamente siete parámetros físico-químicos esenciales: pH (-2.00 a 16.00 pH), potencial de óxido-reducción ORP / Redox (más o menos 2,000 mV), conductividad eléctrica CE (0.00 µS/cm a 200.0 mS/cm), sólidos disueltos totales TDS (0.01 mg/L a 100.0 g/L), resistividad (0.000 kOhm·cm a 20.00 MOhm·cm), salinidad (0.0 a 100.0 ppt / 0.00 a 10.00 %) y temperatura (-30.0 °C a 130.0 °C). Su arquitectura de doble canal permite conectar en paralelo el electrodo de pH con sensor de temperatura integrado (cuerpo de plástico 3 en 1 de gel) y la celda de conductividad de platino con termistor, visualizando ambos canales en su pantalla LCD gráfica de matriz de puntos con retroiluminación blanca sin necesidad de alternar sensores.

Construido específicamente para soportar las condiciones severas de campo en México, el medidor multiparámetro portátil Horiba LAQUAact PC220-K cuenta con protección impermeable y sumergible IP67, cuerpo de policarbonato reforzado resistente a caídas y productos químicos corrosivos, y un portaelectrodos integrado en la carcasa. Incorpora memoria interna para almacenar hasta 1,000 conjuntos de datos con fecha y hora según lineamientos GLP/GMP, comunicación de datos hacia PC o impresora mediante cable y software dedicado, y un maletín rígido termoformado que incluye soluciones estándar de calibración trazables a NIST y recipientes de muestreo para trabajo inmediato en campo.

• Analizador de calidad de agua multiparámetro 7 en 1: medidor multiparámetro portátil Horiba LAQUAact PC220-K (3200779533).

• Parámetros fisicoquímicos medidos:

  • pH: de -2.00 a 16.00 pH con resolución de 0.01 pH y calibración automática de hasta 5 puntos (estándares USA o NIST).

  • ORP / Redox: más o menos 2,000.0 mV con opción de calibración de 1 punto relativo.

  • Conductividad Eléctrica (CE): rango amplio de 0.00 µS/cm a 200.0 mS/cm con selección de celda k = 0.1, 1.0 o 10.0 cm⁻¹ y calibración de hasta 4 puntos.

  • Sólidos Disueltos Totales (TDS): de 0.01 mg/L (ppm) a 100.0 g/L (ppt) con curvas de conversión seleccionables (EN27888, 442, NaCl o factor lineal personalizable de 0.40 a 1.00).

  • Resistividad: de 0.000 kOhm·cm a 20.00 MOhm·cm.

  • Salinidad: de 0.0 a 100.0 ppt (0.00 a 10.00 %) con curvas de cálculo NaCl o agua marina estándar.

  • Temperatura: de -30.0 °C a 130.0 °C con compensación automática (ATC) o manual (MTC).

• Pantalla y visualización gráfica:

  • Display LCD personalizado de gran contraste con retroiluminación blanca ajustable.

  • Indicadores de estado del electrodo: pendiente (slope), compensación de asimetría (offset) e icono de estabilidad de lectura.

• Gestión metrológica y cumplimiento GLP / GMP:

  • Memoria no volátil con capacidad para 1,000 conjuntos de registros con fecha y hora.

  • Salida de comunicación por puerto micro-USB / RS-232C hacia computadora o impresora térmica.

  • Alarma de calibración programable (recordatorio periódico de calibración de 1 a 90 días).

• Construcción física para trabajo rudo:

  • Carcasa de policarbonato de alta densidad resistente a caídas e impactos mecánicos.

  • Grado de hermeticidad IP67 (a prueba de polvo y sumergible a 1 metro durante 30 minutos).

  • Soporte abatible posterior para uso estacionario de mesa y clips laterales para sujeción de electrodos.

• Alimentación económica y prolongada: opera con 2 baterías alcalinas AA convencionales con autonomía superior a 500 horas continuas (sin retroiluminación activa).

✔ Medición simultánea de pH y conductividad: Dos canales independientes para medir la nutrición mineral completa en soluciones hidropónicas y agua de riego en México.

✔ Protección impermeable IP67 sumergible: Tolera caídas accidentales en canales de riego, fosos de sedimentación o lluvia intensa sin dañarse.

✔ Curvas de conversión de TDS avanzadas: Permite seleccionar factores estándar EN27888 o soluciones 442 para no sobrestimar sales en fertirriego.

✔ Trazabilidad de datos GLP con 1,000 memorias: Registra fecha, hora y datos de calibración para cumplir con auditorías de inocuidad agrícola y normativas de la CONAGUA.

✔ Diagnóstico continuo de salud del electrodo: Muestra la pendiente porcentual del bulbo de vidrio y alerta antes de que una sonda dañada arroje datos erróneos.

✔ Kit completo en maletín rígido: Listo para operar en campo desde el primer día con electrodos, soluciones de calibración y botellas de enjuague.

Parámetros Metrológicos de Medición

• Rango de pH: -2.00 a 16.00 pH

  • Resolución: 0.01 pH

  • Exactitud analítica: más o menos 0.01 pH

  • Puntos de calibración: Hasta 5 puntos (estándares USA: 1.68, 4.01, 7.00, 10.01, 12.45 / NIST: 1.68, 4.01, 6.86, 9.18, 12.45)

• Rango de ORP (Redox): más o menos 2,000.0 mV

  • Resolución: 0.1 mV (hasta más o menos 999.9 mV), 1 mV (por encima de más o menos 1,000 mV)

  • Exactitud analítica: más o menos 0.3 mV (hasta más o menos 999.9 mV), más o menos 3 mV (resto del rango)

• Rango de Conductividad (CE): 0.00 µS/cm a 200.0 mS/cm (hasta 2.000 S/cm con celda k = 10.0)

  • Resolución: 0.05% a escala completa

  • Exactitud analítica: más o menos 0.6% a escala completa (más o menos 1.5% a escala completa para valores mayores a 18.0 mS/cm)

  • Puntos de calibración: Hasta 4 puntos automáticos (84 µS/cm, 1413 µS/cm, 12.88 mS/cm, 111.8 mS/cm) o manuales

  • Temperatura de referencia: 15.0 °C a 30.0 °C (ajustable; predeterminada 25.0 °C)

  • Coeficiente de temperatura: 0.00 a 10.00 % por °C

• Rango de Sólidos Disueltos Totales (TDS): 0.01 mg/L a 100.0 g/L

  • Resolución: 0.01 mg/L

  • Exactitud analítica: más o menos 0.1% a escala completa

  • Curvas de cálculo: EN27888, 442, NaCl, o factor lineal personalizable (0.40 a 1.00)

• Rango de Salinidad: 0.0 a 100.0 ppt (0.00 a 10.00 %)

  • Resolución: 0.1 ppt (0.01 %)

  • Exactitud: más o menos 0.2% a escala completa

  • Modo de cálculo: NaCl o agua de mar (Seawater)

• Rango de Resistividad: 0.000 kOhm·cm a 20.00 MOhm·cm

  • Exactitud: más o menos 0.6% a escala completa

• Rango de Temperatura: -30.0 °C a 130.0 °C

  • Resolución: 0.1 °C

  • Exactitud: más o menos 0.5 °C

Hardware, Memoria y Conectividad

• Memoria de datos: 1,000 conjuntos de datos con fecha, hora y condición de calibración

• Conectividad: Micro-USB / RS-232C para conexión a PC mediante software gratuito LAQUA o impresora térmica

• Grado de protección: IP67 (sumergible hasta 1 metro durante 30 minutos)

• Alimentación: 2 × Baterías alcalinas AA de 1.5 V

• Autonomía: Mayor a 500 horas de uso continuo

• Dimensiones del instrumento: 160 mm Largo × 80 mm Ancho × 40.6 mm Grosor

• Peso del medidor: Aprox. 260 gramos (con baterías instaladas)

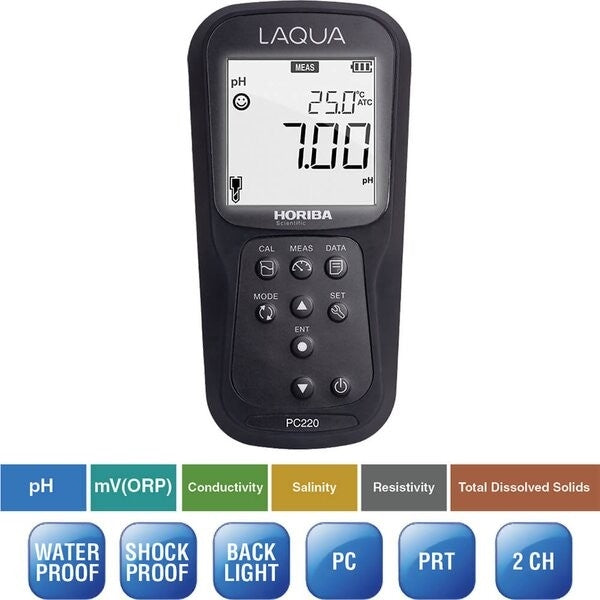

• 1 × Medidor multiparámetro portátil Horiba LAQUAact PC220 (Canal dual para pH/ORP y CE/TDS/Salinidad)

• 1 × Electrodo combinado de pH de gel con cuerpo de plástico y sensor de temperatura integrado Horiba 9652-10D (cable de 1 m, conector BNC y plug phono)

• 1 × Celda de conductividad de inmersión de 2 polos con sensor de temperatura Horiba 9383-10D (cuerpo de plástico, constante k = 1.0 cm⁻¹, cable de 1 m)

• 1 × Solución estándar buffer de pH 4.01 (frasco de 60 mL)

• 1 × Solución estándar buffer de pH 7.00 (frasco de 60 mL)

• 1 × Solución estándar de calibración de conductividad de 1413 µS/cm (frasco de 60 mL)

• 1 × Solución estándar de calibración de conductividad de 12.88 mS/cm (frasco de 60 mL)

• 2 × Frascos de plástico para enjuague de electrodos

• 2 × Baterías alcalinas tamaño AA

• 1 × Maletín rígido de transporte termoformado para trabajo en campo

• 1 × Manual de instrucciones y certificado de calibración de fábrica en español

1. Conexión de electrodos e inspección: Conecte el electrodo de pH (9652-10D) al conector BNC del canal 1 y su plug de temperatura en la entrada correspondiente. Conecte la celda de conductividad (9383-10D) en el canal 2. Retire las tapas protectoras de almacenamiento y enjuague ambos sensores con agua desionizada o destilada.

2. Calibración del canal de pH: Vierta solución buffer pH 7.00 en un vaso de muestra limpio. Presione la tecla CAL en el canal de pH y sumerja el electrodo; espere a que el icono de estabilidad deje de parpadear y presione ENTER para confirmar el punto cero. Enjuague el electrodo y repita el procedimiento con buffer pH 4.01 (para soluciones ácidas/nutritivas) o buffer pH 10.01 (para aguas alcalinas) para calibrar la pendiente.

3. Calibración del canal de conductividad: Enjuague la celda de conductividad y sumérjala en el estándar de 1413 µS/cm (o 12.88 mS/cm si monitorea fertilizantes concentrados). Agite suavemente para desalojar burbujas de aire atrapadas en los polos de platino. Presione CAL en el canal de conductividad, espere la estabilización y confirme la lectura.

4. Toma de lecturas en muestra: Sumerja ambos electrodos directamente en el tanque de nutrientes, canal de riego, río o cubeta de muestreo. La pantalla LCD mostrará de forma simultánea el valor de pH en el canal superior y el valor de conductividad eléctrica (o TDS/Salinidad según seleccione con la tecla MODE) en el canal inferior, junto con la temperatura compensada automáticamente.

5. Registro de datos y resguardo: Presione la tecla MEAS para registrar la medición en la memoria interna (hasta 1,000 datos). Al concluir el turno, lave los sensores con agua limpia. Coloque unas gotas de solución de almacenamiento KCl 3.33 M en la tapa del electrodo de pH para mantener hidratado el bulbo de vidrio y coloque la tapa protectora en la celda de conductividad antes de guardar el kit en su maletín rígido.

• Fertirriego en invernaderos e hidroponía comercial: Monitoreo preciso del pH y la conductividad eléctrica en tanques de solución madre y agua de drenaje en jitomate, pimiento y berries en México.

• Plantas de tratamiento de aguas residuales (PTAR): Verificación de efluentes tratados, control de salinidad y pH bajo los parámetros de la norma oficial mexicana NOM-001-SEMARNAT.

• Torres de enfriamiento y calderas industriales: Control de ciclos de concentración mediante TDS y resistividad para evitar incrustaciones de sarro o corrosión en tuberías.

• Granjas acuícolas y laboratorios de postlarvas: Medición in situ de salinidad (ppt), temperatura y pH en estanques de camarón y tilapia.

• Monitoreo ambiental de cuencas hidrológicas y pozos: Muestreo en campo de calidad fisicoquímica de agua superficial y subterránea.

Los equipos multiparámetro económicos suelen requerir el cambio manual de electrodos en un solo puerto BNC, no cuentan con protección IP67 real ante inmersiones y carecen de curvas de cálculo específicas para TDS y salinidad, arrojando errores graves en soluciones salinas complejas.

El medidor multiparámetro portátil Horiba LAQUAact PC220-K ofrece medición simultánea en pantalla de pH y conductividad con canales dedicados, cuenta con fabricación japonesa en policarbonato con sellado IP67, dispone de 1,000 memorias con fecha y hora para cumplimiento GLP, incluye conexión a computadora por USB y viene configurado en un kit completo con maletín de uso rudo, consolidándose como la herramienta definitiva de control de agua para la industria agrícola y ambiental en México.

Preguntas frecuentes (AEO)

¿Se pueden medir pH y conductividad en el mismo recipiente sin que interfieran entre sí?

Sí. El Horiba LAQUAact PC220-K cuenta con aislamiento galvánico de alta frecuencia entre sus circuitos de entrada analógica, lo que impide que las corrientes eléctricas generadas por los polos de la celda de conductividad distorsionen la señal de milivoltios de alta impedancia del electrodo de pH al estar ambos sumergidos en el mismo vaso de muestra.

¿Qué electrodo de repuesto de pH utiliza este medidor?

El equipo utiliza el electrodo combinado de pH de gel con cuerpo de plástico Horiba 9652-10D, el cual incorpora sensor de temperatura integrado (conector BNC + conector plug phono para temperatura) y no requiere rellenado de electrolito líquido.

¿Cómo se calculan los sólidos disueltos totales (TDS)?

El equipo permite seleccionar el factor de conversión de TDS más adecuado: la norma europea EN27888 (utilizada comúnmente en aguas naturales), el factor 442 (estándar para soluciones de fertirriego y acuicultura), la curva de NaCl, o un factor lineal manual programable entre 0.40 y 1.00 para adaptarse a fórmulas químicas particulares de cada productor.

¿Se pueden transferir los datos almacenados a una computadora con Windows?

Sí. Conectando el equipo a una computadora mediante el cable micro-USB opcional y utilizando el software gratuito HORIBA Data Acquisition Software, es posible descargar los 1,000 registros almacenados con fecha, hora, parámetros y detalles de calibración para exportarlos a hojas de cálculo de Microsoft Excel o formatos CSV.
