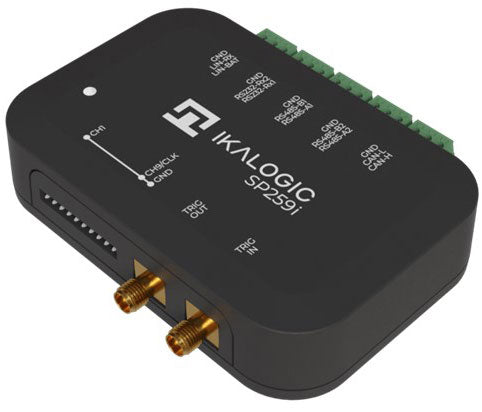

IKALOGIC SP259i – Analizador Lógico Industrial de 9 Canales

• Marca: IKALOGIC.
• Modelo: SP259i.
• Analizador lógico de 9 canales.
• Frecuencia máxima de muestreo: 250 MSPS.
• Resolución temporal de 4 ns.
• Memoria interna HyperRAM de 1 Gb.
• Interfaz de streaming USB 3.0.
• 2 receptores RS232.
• 2 receptores RS485.
• 1 receptor CAN.
• 1 receptor LIN.
• Umbrales lógicos ajustables.
• Entradas digitales con disparadores Schmitt.
• Entrada de trigger externo mediante SMA.
• Salida de trigger mediante SMA.
• Opción de reloj externo de hasta 62.5 MHz.
• Compatible con ScanaStudio.
• Compatible con Windows, macOS y Linux.

Alta velocidad de muestreo

El SP259i alcanza 250 MSPS, permitiendo capturar señales digitales con una resolución temporal de aproximadamente 4 ns. Los nueve canales pueden utilizarse simultáneamente a esta frecuencia máxima.

9 canales lógicos

Los nueve canales permiten capturar 8 bits de datos en paralelo junto con una señal de reloj o estrobo, siendo útil para sistemas digitales y buses paralelos.

Análisis de buses industriales

La versión SP259i incorpora receptores específicos para RS232, RS485, CAN y LIN, facilitando el análisis directo de comunicaciones utilizadas en automatización, sistemas embebidos y aplicaciones automotrices.

Memoria interna de 1 Gb

La memoria integrada funciona como búfer para almacenar muestras cuando la velocidad de transferencia USB no es suficiente, ayudando a evitar pérdida de datos durante capturas.

Streaming USB 3.0

El equipo puede transmitir datos comprimidos mediante USB 3.0, permitiendo realizar capturas prolongadas y transferir grandes cantidades de información al ordenador.

Disparos de hardware

El SP259 incorpora un sistema de trigger de hardware que permite detectar eventos, cambios de estado y condiciones específicas de las señales para capturar eventos difíciles de reproducir.

El IKALOGIC SP259i es adecuado para:

• Desarrollo de sistemas embebidos.
• Depuración de firmware.
• Análisis de protocolos seriales.
• Diagnóstico de buses industriales.
• Diagnóstico automotriz.
• Análisis RS232.
• Análisis RS485.
• Análisis CAN.
• Análisis LIN.
• Análisis SPI.
• Análisis I²C.
• Análisis UART.
• Análisis 1-Wire.
• Diagnóstico de ADC y DAC.
• Desarrollo de dispositivos IoT.
• Investigación electrónica.
• Educación.
• Ingeniería inversa.
• Pruebas y validación de hardware.

Con ScanaStudio es posible capturar y decodificar diferentes protocolos, entre ellos:

• SPI
• I²C
• UART / USART
• 1-Wire
• CAN
• LIN
• RS232
• RS485
• TWI

La lista puede ampliarse mediante los analizadores de protocolo disponibles en el ecosistema de ScanaStudio.

Entradas lógicas

Los nueve canales digitales cuentan con umbrales ajustables. DigiKey especifica valores de:

• 1.2 V
• 1.5 V
• 1.8 V
• 2.5 V
• 3.3 V
• 5 V

Además, la etapa de entrada utiliza disparadores Schmitt, diseñados para reducir la detección de glitches en señales con transiciones lentas.

Trigger y sincronización

El SP259i incorpora conexiones dedicadas para sincronización con otros instrumentos:

Trigger IN

Entrada externa mediante conector SMA para sincronizar la captura con eventos provenientes de otros equipos.

Trigger OUT

Salida mediante SMA que puede utilizarse para activar o sincronizar otros instrumentos, como un osciloscopio.

También admite un reloj externo de hasta 62.5 MHz en modo State.

El SP259i utiliza ScanaStudio para configurar el equipo, realizar capturas y analizar las señales.

El software permite:

• Visualizar formas de onda.
• Analizar señales digitales.
• Decodificar protocolos.
• Buscar eventos.
• Configurar triggers.
• Analizar datos capturados.
• Trabajar con protocolos seriales.
• Crear o utilizar analizadores personalizados.
• Trabajar en Windows, macOS y Linux.

La configuración SP259i incluye:

• 1 × Analizador lógico IKALOGIC SP259i
• 1 × Cable USB 3.0 de 1 m
• 10 × Sondas lógicas — 9 señales + 1 tierra.
• 5 × Bloques de terminales enchufables para la versión SP259i.
• 2 × Cubiertas antipolvo para conectores SMA.

La principal diferencia es que el SP259i incorpora receptores industriales dedicados para RS232, RS485, CAN y LIN.
