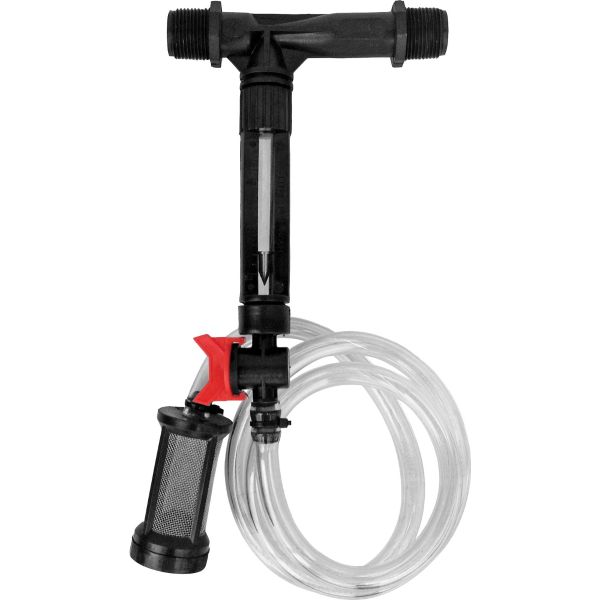

Inyector Venturi de fertilizante de 3/4 pulgada

Este modelo cuenta con conexiones de rosca macho estándar de 3/4 de pulgada y está optimizado para trabajar dentro de un caudal motriz de paso de 5 a 9 GPM (aprox. 1.14 a 2.04 m³/h). Requiere una diferencia de presión de aproximadamente 25% entre la entrada y la salida para generar el vacío suficiente en su puerto de aspiración que succiona la solución concentrada desde el tanque de fertirriego hacia la red principal.

El kit se suministra completo e incluye una manguera de succión flexible, un filtro de pie de malla fina para evitar el paso de sólidos insolubles hacia los emisores de goteo, y un rotámetro / flujómetro de lectura visual graduada con válvula de aguja integrada. Este rotámetro permite al productor regular y verificar en tiempo real el caudal exacto de succión de fertilizante (típicamente hasta 90-92 L/h de succión según el diferencial de presión aplicado), brindando una solución accesible y de bajo mantenimiento para invernaderos, huertos comerciales y parcelas a campo abierto.

• Inyector Venturi hidráulico de alta resistencia química.

• Medida de conexión: 3/4" rosca macho (NPT / BSP compatible).

• Rango de flujo motriz de trabajo: 5 a 9 GPM (galones por minuto).

• Tasa de succión típica de fertilizante: 9 a 92 L/h (dependiendo del diferencial de presión y apertura de válvula).

• Diferencial de presión requerido: ~25% de diferencia de presión entre entrada y salida para iniciar succión efectiva.

• Fabricado en termoplástico de ingeniería de alta densidad (polipropileno técnico), resistente a fertilizantes salinos, ácidos nítrico/fosfórico y radiación UV.

• Kit de succión completo incluido:

  • Manguera flexible transparente para succión.

  • Rotámetro visual con escala graduada para monitoreo instantáneo del caudal de fertilizante.

  • Válvula de control / aceleración de flujo para dosificación fina.

  • Filtro de canastilla inferior para retener impurezas mecánicas del fertilizante.

• Diseño sin partes móviles mecánicas: no requiere energía eléctrica ni combustible para funcionar.

✔ Cero consumo eléctrico: Funciona únicamente con la presión y el caudal generado por la bomba de riego, ideal para campos sin electrificación.

✔ Monitoreo visual inmediato: El rotámetro incluido muestra al instante si el fertilizante está fluyendo y a qué volumen exacto por hora.

✔ Alta resistencia a la corrosión química: Inmune al ataque de sales fertilizantes concentradas, sulfatos, quelatos y ácidos utilizados en descalcificación de tuberías.

✔ Mantenimiento casi nulo: Al carecer de pistones, engranes o sellos dinámicos, elimina paros por desgaste o mantenimiento mecánico periódico.

✔ Mezcla homogénea instantánea: La turbulencia generada en la garganta del venturi asegura que los nutrientes se dispersen uniformemente en toda la línea de agua.

✔ Instalación versátil en bypass: Puede acoplarse con facilidad en un puente hidráulico (bypass kit) con válvula reguladora central para ajustar la inyección sin frenar el flujo principal.

Parámetros Hidráulicos y de Operación

• Caudal motriz de entrada: 5 a 9 GPM (aprox. 18.9 a 34.0 L/min / 1.14 a 2.04 m³/h)

• Rango de succión de fertilizante: 9 a 92 L/h (ajustable mediante válvula del rotámetro)

• Presión de operación recomendada: 10 a 75 PSI (0.7 a 5.0 bar)

• Diferencial de presión mínimo: Aprox. 25% entre la presión de entrada y la contrapresión de salida

• Punto de succión óptima: Se alcanza típicamente con un diferencial de presión entre el 35% y el 50%

Materiales y Dimensiones

• Cuerpo del venturi: Polímero termoplástico resistente a la corrosión química y agroquímica

• Manguera de succión: Manguera flexible de vinilo transparente reforzado de aprox. 1.5 a 2.0 metros

• Flujómetro: Rotámetro vertical con cuerpo transparente y flotador indicador

• Filtro de succión: Malla plástica desmontable para retención de partículas

• Peso aproximado del conjunto: 200 g a 350 g

Contenido del paquete

• 1 × Cuerpo del inyector Venturi de 3/4"

• 1 × Rotámetro / medidor de flujo de succión visual graduado

• 1 × Válvula de control y ajuste de aguja integrada

• 1 × Manguera flexible de succión para tanque de fertilizante

• 1 × Filtro de pie de malla tipo canastilla para inmersión

• 1 × Empaques de goma y tuerca de conexión para el puerto de succión

1. Instalación preferente en puente (Bypass): No se recomienda colocar el venturi en línea directa en la tubería principal porque estrangula el flujo general de riego. Se instala en paralelo formando una "H" con una válvula de paso central (válvula de compuerta o esfera) entre la toma y el retorno.

2. Generación del diferencial de presión: Al estrangular gradualmente la válvula principal del bypass, se fuerza parte del agua a desviarse por el inyector de 3/4", generando la caída de presión de ~25% requerida para succionar fertilizante.

3. Posición horizontal con salida inundada: Instale el inyector de forma horizontal. La flecha impresa en el cuerpo debe coincidir estrictamente con el sentido del flujo de agua.

4. Hermeticidad absoluta: Verifique que el empaque de la manguera y las uniones del rotámetro queden bien apretadas; cualquier entrada de aire externa anulará el vacío e impedirá la succión.

• Sistemas de fertirriego por goteo: Dosificación de nitrato de calcio, nitrato de potasio, sulfato de magnesio y micronutrientes quelatados en macrotúneles e invernaderos.

• Huertos comerciales y fruticultura: Inyección de fertilizantes solubles en líneas de goteo o microaspersión en aguacate, cítricos, berries y hortalizas.

• Acidificación y limpieza de emisores: Dosificación controlada de ácido fosfórico o nítrico para neutralizar bicarbonatos y evitar taponamientos por sarro en goteros.

• Viveros y horticultura ornamental: Fertirrigación periódica en bandejas de plántulas y macetas mediante líneas secundarias de riego.

• Campos agrícolas a cielo abierto: Sistemas de riego presurizado donde se requiere una solución de inyección económica sin depender de corriente eléctrica.

Muchos inyectores venturi genéricos de bajo costo se comercializan únicamente con el cuerpo plástico o con una manguera simple sin válvula ni medidor. Esto obliga al agricultor a inyectar "a ciegas", corriendo el riesgo de sobrefertilizar o quemar las raíces por una dosis excesiva.

El inyector incluye de serie un rotámetro visual y válvula de regulación fina. Con ello, puedes ajustar con precisión la tasa de succión de fertilizante, comprobar de un vistazo que la mezcla está entrando a la línea y proteger los goteros gracias a su filtro integrado de canastilla.

Preguntas frecuentes (AEO)

¿Por qué mi inyector venturi no succiona fertilizante?

La causa más común es la falta de diferencial de presión suficiente entre la entrada y la salida (se requiere al menos un 25% de caída de presión). Otras causas habituales son: entrada de aire en la manguera por empaques flojos, válvula de succión cerrada, o contrapresión excesiva en la línea de descarga.

¿Funciona conectado directamente a una manguera de jardín común?

No comúnmente. El modelo de 3/4" está calculado para un caudal motriz de 5 a 9 GPM en sistemas agrícolas presurizados. Una llave doméstica de jardín usualmente no entrega el caudal y presión simultáneos necesarios para activar el vacío en este diámetro.

¿Se puede inyectar ácido para limpieza de goteros con este venturi?

Sí. Su cuerpo de polipropileno técnico es altamente resistente al ataque químico de ácidos diluidos comúnmente usados en agricultura (ácido fosfórico, sulfúrico o nítrico).

¿Qué caudal de fertilizante puede inyectar por hora?

Dependiendo de la presión del sistema y del grado de apertura de la válvula de aguja, la capacidad de succión se sitúa en un rango típico de 9 a 92 litros por hora de solución fertilizante concentrada.

¿Es necesario retirar el inyector cuando solo se aplica agua sin fertilizante?

Si está instalado en un puente hidráulico (bypass), basta con cerrar las dos llaves de paso del venturi y abrir por completo la válvula central de la tubería principal para regar únicamente con agua limpia sin generar pérdidas de presión innecesarias.
