Kit de Pinzas Ponchadoras y Conectores PEBA 24 Tipos

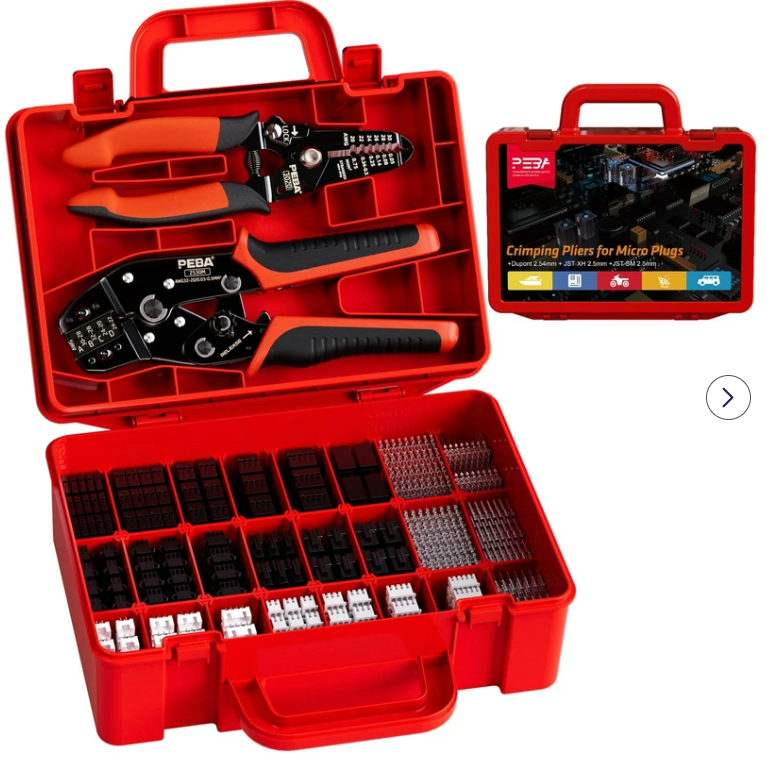

El ensamble de cableado fino (calibres delgados de 0.05 a 0.5 mm²) con alicates universales o pinzas convencionales suele derivar en falsos contactos, pines doblados o rotura del aislante por aplastamiento excesivo. El kit de pinzas ponchadoras y conectores PEBA 24 tipos resuelve este problema al incorporar una pinza ponchadora con mecanismo de matraca de alta precisión (Ratchet Crimper) calibrada para el estándar AWG 30 a 20 (0.05 a 0.5 mm²). Sus matrices dobles maquinadas por electroerosión por hilo sujetan de forma independiente el núcleo de cobre desnudo y el forro exterior del cable en un solo movimiento, asegurando una retención mecánica firme con excelente conductividad eléctrica.

El conjunto incluye una herramienta pelacables multifuncional con guías calibradas para calibres delgados que evitan cortar los filamentos de cobre, además de un estuche organizador transparente con compartimentos independientes que alberga una selección exhaustiva de 24 tipos de carcasas plásticas y terminales metálicas macho/hembra. El kit de pinzas ponchadoras y conectores PEBA 24 tipos proporciona compatibilidad directa con los estándares más usados en la industria electrónica: JST-XH de 2.5 mm de paso, JST-SM de 2.5 mm (con seguro de bloqueo para cables aéreos), conectores tipo Dupont de 2.54 mm y terminales compatibles con familias JST-PH (2.0 mm), SYP, Molex y AMP EI, permitiendo confeccionar cables a la medida exacta sin soldaduras complejas.

• Estación completa de conectorizado para electrónica y control: kit de pinzas ponchadoras y conectores PEBA 24 tipos.

• Pinza ponchadora con trinquete de esfuerzo reducido:

  • Rango de crimpado: AWG 30 a AWG 20 (0.05 a 0.5 mm²).

  • Mecanismo de matraca (Ratchet Action): garantiza un ciclo de compresión completo y uniforme antes de liberar el gatillo.

  • Rueda de ajuste de presión de apriete: permite regular la tensión de compresión de las mordazas según la dureza de la terminal.

  • Palanca de liberación manual de emergencia para desbloquear la pinza si una terminal se atasca.

• Mordazas dobles de alta precisión:

  • Moldeadas para doblar de forma simultánea las orejetas conductoras sobre el hilo de cobre y las orejetas traseras sobre el aislante plástico.

• Herramienta pelacables y cortacables complementaria:

  • Muescas afiladas calibradas para conductores delgados de AWG 30 a AWG 20.

  • Cortacables frontal para emparejar alambres y cinta plana ribbon.

• Surtido de conectores en 24 compartimentos organizados:

  • Familia JST-XH (Paso de 2.5 mm): carcasas hembra de 2, 3, 4 y 5 pines, comúnmente empleadas en balanceadores de baterías LiPo, sensores y placas de impresoras 3D.

  • Familia JST-SM (Paso de 2.5 mm): carcasas macho y hembra aéreas con pestaña de enganche rápido para tiras LED direccionables y extensiones de arneses.

  • Familia Dupont (Paso estándar de 2.54 mm / 0.1"): carcasas de 1 pin, 2 pines, 3 pines y 4 pines para pines headers de desarrollo (placas Arduino, ESP32, protoboards).

  • Cientos de terminales de latón estañado tipo macho y hembra para engarce a presión.

• Empuñaduras ergonómicas: mangos antideslizantes de polímero bicomponente (TPR/PP) que amortiguan la presión en la mano durante jornadas de ponchado continuo.

✔ Crimpado limpio de calidad de fábrica: Las mordazas moldean las orejetas de la terminal en forma de corazón cerrado, garantizando un agarre mecánico sin soldadura en México.

✔ Mecanismo de matraca con desenganche de seguridad: Evita ciclos incompletos de presión asegurando que todas las terminales queden con la misma compresión.

✔ Compatibilidad con los conectores más populares: Resuelve arneses para drones, impresoras 3D, proyectos de robótica y sensores industriales con un solo paquete.

✔ Pelacables especializado incluido: Pela conductores ultrafinos (hasta AWG 30) sin degollar los filamentos internos de cobre flexible.

✔ Rueda de microajuste de presión: Permite compensar el desgaste de la herramienta o endurecer el apriete para terminales de bronce fósforo más duras.

✔ Estuche con divisiones rotuladas: Mantiene separadas las terminales macho, hembra y los diferentes pasos milimétricos sin mezclar piezas pequeñas en el taller.

Parámetros de la Pinza Ponchadora

• Mecanismo: Trinquete de acero templado con retorno automático

• Capacidad de crimpado: AWG 30 - 20 (0.05 - 0.5 mm²)

• Paso de conectores admitidos: 1.25 mm, 2.0 mm, 2.5 mm, 2.54 mm y 3.96 mm

• Familias de conectores compatibles: JST (XH, SM, PH, SYP), Dupont 2.54 mm, Molex micro-fit, AMP EI series

• Material del chasis: Acero al carbono forjado de alta resistencia

• Acabado: Tratamiento superficial de óxido negro anticorrosivo

• Material de mangos: Polipropileno (PP) y caucho termoplástico (TPR) antideslizante

Contenido de Conectores y Terminales

• Cantidad de compartimentos: 24 tipos de componentes clasificados

• Paso métrico / imperial: 2.5 mm (JST) y 2.54 mm (Dupont / 0.1")

• Material de terminales: Latón con recubrimiento de estañado electroquímico antioxidación

• Material de carcasas plásticas: Poliamida técnica (Nylon 66) con retardante de flama UL94V-0

• 1 × Pinza ponchadora con matraca PEBA para terminales AWG 30-20

• 1 × Herramienta pelacables / cortacables de precisión

• 1 × Estuche organizador rígido de plástico transparente con 24 divisiones

• Surtido de conectores JST-XH de 2.5 mm (carcasas hembra de 2P, 3P, 4P y 5P)

• Surtido de conectores JST-SM de 2.5 mm (carcasas macho y hembra con traba de 2P, 3P, 4P)

• Surtido de conectores tipo Dupont de 2.54 mm (carcasas de 1P, 2P, 3P y 4P)

• Lote surtido de pines y terminales metálicas hembra y macho para prensar (JST y Dupont)

• 1 × Guía ilustrada de crimpado paso a paso

1. Pelado del cable: Utilice el pelacables provisto en la muesca correspondiente al calibre (ej. AWG 24 o 26). Retire con cuidado entre 2.0 mm y 2.5 mm de forro aislante, asegurándose de que los filamentos de cobre no queden cortados ni abiertos en abanico.

2. Posicionamiento de la terminal en la mordaza: Tome una terminal metálica e insértela en la ranura adecuada de la pinza ponchadora (según el calibre del cable). Cierre la pinza un solo clic para sujetar la terminal por sus orejetas sin deformarla.

3. Inserción del conductor: Introduzca el cable pelado por la parte posterior de la terminal hasta que el extremo del cobre desnudo repose sobre las aletas delanteras y el forro plástico quede alineado sobre las aletas traseras de retención.

4. Crimpado completo con matraca: Apriete las empuñaduras firmemente hasta que la matraca llegue al final de su carrera y libere el mecanismo de forma automática.

5. Inspección e inserción en carcasa: Retire la terminal terminada y jale suavemente el cable para verificar la fuerza de sujeción mecánica. Inserte la terminal dentro de la carcasa plástica (JST o Dupont) orientando la lengüeta metálica hacia la ventana de traba hasta escuchar el chasquido (click) que confirma el anclaje permanente.

• Ensambles y mantenimiento de impresoras 3D: Reparación y extensión de cableado para termistores, finales de carrera, ventiladores de capa y motores a pasos en México.

• Prototipado con Arduino, ESP32 y microcontroladores: Fabricación de cables jumper personalizados de 2.54 mm a la medida exacta sin cables sueltos.

• Drones de carreras y radiocontrol (RC): Armado de líneas de datos para controladoras de vuelo, conectores de balanceo de baterías LiPo y receptores de radio.

• Tiras de iluminación LED direccionable (WS2812B): Confección de empalmes aéreos seguros y desmontables con conectores JST-SM con seguro.

• Cableado automotriz de señal y tableros: Sustitución de arneses dañados en sistemas de audio, computadoras de viaje e instrumentación vehicular ligera.

Las pinzas manuales sin matraca o las pinzas de electricista estándar aplastan las terminales de manera desigual, dejando hilos de cobre sueltos o deformando el perfil exterior del conector, lo que impide que la terminal entre después en su carcasa de plástico.

El kit de pinzas ponchadoras y conectores PEBA 24 tipos cuenta con un mecanismo de matraca con presión constante, mordazas de doble ranura maquinadas por CNC, pelacables dedicado de precisión, estuche con 24 divisiones completas y compatibilidad simultánea para conectores JST y Dupont, proporcionando un acabado limpio y profesional para cualquier taller electrónico en México.

Preguntas frecuentes (AEO)

¿Se pueden ponchar cables de calibre más grueso como AWG 18 o 16 con esta pinza?

No se recomienda. Las mordazas de esta pinza están calibradas específicamente para microconectores de señal en el rango de AWG 30 a 20 (hasta 0.5 mm²). Intentar ponchar conductores más gruesos como AWG 18 o 16 saturará las cavidades de las mordazas, dañando las terminales y desajustando el trinquete de la pinza.

¿Cuál es la diferencia entre los conectores JST-XH y los conectores Dupont?

La diferencia principal radica en el espaciado de pines (pitch) y la forma de la carcasa: los conectores JST-XH tienen un paso de 2.50 mm y cuentan con guías laterales que impiden conectarlos al revés (polarizados), muy comunes en placas madre y baterías. Los conectores Dupont tienen un paso estándar de 2.54 mm (0.1") y carcasas rectangulares diseñadas para encajar en las hileras de pines macho convencionales de tarjetas de desarrollo.

¿Se pueden reutilizar las carcasas de plástico si se comete un error de conexión?

Sí. Con la ayuda de un alfiler, cutter o aguja fina, es posible levantar con cuidado la lengüeta de plástico flexible de la carcasa y retirar la terminal jalando suavemente del cable para reubicarla en la posición correcta.

¿El kit incluye conectores macho para cable aéreo?

Sí. Para la familia JST-SM, el kit incluye tanto carcasas hembra como carcasas macho con sus respectivas terminales metálicas para crear conexiones aéreas desmontables de cable a cable con traba de seguridad.
