Kit de Soldadura con Cautín de 60W y Multímetro Digital

Reparar circuitos impresos o ensamblar proyectos electrónicos sin las herramientas de diagnóstico adecuadas suele derivar en componentes quemados por exceso de calor o pistas en cortocircuito difíciles de detectar a simple vista. El kit de soldadura con cautín de 60W y multímetro digital resuelve esta necesidad reuniendo en un solo estuche reforzado un cautín tipo lápiz de calentamiento rápido cerámico con dial analógico de regulación térmica (200 °C a 450 °C) y un multímetro digital multirango con pantalla LCD retroiluminada para verificar voltajes de alimentación, caídas de tensión en diodos, continuidad con advertencia acústica y estado de transistores antes y después de aplicar estaño.

El cautín incorpora un mango ergonómico con cubierta de silicón térmico antiescaldaduras y orificios de ventilación disipadores que prolongan la vida útil del elemento calefactor interno. El kit de soldadura con cautín de 60W y multímetro digital se complementa con un juego de 5 puntas de cobre niquelado estándar de la serie 900M, bomba extractora de soldadura por vacío (desoldador de émbolo), tubo dosificador de soldadura de estaño, pinza de precisión antiestática ESD, pelacables y soporte metálico con esponja vegetal desoxidante, todo organizado en un estuche con cremallera de alta resistencia para traslados en campo.

• Estación completa de diagnóstico y ensamble electrónico: kit de soldadura con cautín de 60W y multímetro digital.

• Cautín eléctrico de temperatura ajustable:

  • Potencia nominal: 60 Watts para calentamiento rápido en menos de 45 segundos.

  • Selector giratorio de temperatura: ajuste continuo de 200 °C a 450 °C (392 °F a 842 °F).

  • Núcleo calefactor cerámico de alta eficiencia con transferencia térmica estable.

  • Mango antiescaldaduras con funda de silicón mate y cable flexible resistente a roces accidentales con la punta caliente.

• Multímetro digital multifunción con display LCD:

  • Pantalla de cristal líquido con números grandes y luz de fondo (backlight) azul para cuartos de máquinas con poca iluminación.

  • Medición de voltaje en corriente directa (V CD) y corriente alterna (V CA).

  • Medición de corriente continua (A CD hasta 10 A).

  • Medición de resistencia eléctrica (Ohms hasta 2 MOhm).

  • Prueba de unión PN de diodos y medición de ganancia hFE en transistores NPN y PNP.

  • Zumbador acústico de continuidad audible para detección rápida de pistas rotas y cortos.

• Sistema de desoldado y limpieza de PCB:

  • Bomba desoldadora de alto vacío con resorte de recuperación rápida y boquilla de teflón termorresistente.

  • Soporte metálico para cautín con charola de descanso y esponja vegetal de celulosa para retiro de escoria.

• Selección de 5 puntas intercambiables serie 900M:

  • Punta fina cónica tipo aguja (para microelectrónica y montaje superficial SMD).

  • Puntas tipo cincel y biseladas (para soldadura de cables, conectores y orificios pasantes THT).

• Accesorios de precisión y consumibles:

  • Pinza metálica recta antiestática para manipulación de componentes SMD.

  • Tubo dispensador con hilo de soldadura de estaño con núcleo de resina fundente (flux).

  • Minipelacables y cortador de conductores delgados.

  • Estuche rígido textil con elásticos de fijación para transporte ordenado.

✔ Solución 2 en 1 (Soldadura + Diagnóstico): Mide continuidad y voltaje en el circuito y aplica soldadura inmediata sin transportar herramientas dispersas en México.

✔ Temperatura calibrable según el componente: Permite bajar a 200 °C para componentes termosensibles o subir a 400 °C para soldar tierras masivas y cables gruesos.

✔ Extractor de soldadura de alto vacío: Retira soldadura vieja en conectores y circuitos integrados de forma limpia sin dañar las pistas de cobre.

✔ Multímetro con zumbador de continuidad audible: Localiza cortocircuitos y fallas de pista al instante sin desviar la mirada de las puntas de prueba.

✔ 5 puntas intercambiables para distintas tareas: Adapta la herramienta tanto para soldar microfusibles de celulares como para armar arneses eléctricos de calibre medio.

✔ Maletín textil compacto con cremallera: Mantiene las puntas, soldadura, multímetro y cautín organizados en mochilas de servicio técnico.

Parámetros del Cautín Eléctrico

• Potencia nominal: 60 Watts

• Voltaje de alimentación: 110 V a 127 V CA, 60 Hz (adecuado para la red eléctrica de México)

• Rango de temperatura regulable: 200 °C a 450 °C (392 °F a 842 °F)

• Tipo de calefactor: Resistencia cerámica interna de calentamiento rápido

• Estándar de puntas: Serie 900M intercambiables con rosca de sujeción metálica

• Tiempo de calentamiento: Menos de 45 segundos para alcanzar 300 °C

• Longitud del cable del cautín: Aprox. 1.20 metros con clavija polarizada

Parámetros del Multímetro Digital

• Pantalla: LCD de 3 1/2 dígitos con retroiluminación activable

• Rango de Voltaje CD: 200 mV a 600 V (exactitud aproximada de más o menos 0.5% a 0.8%)

• Rango de Voltaje CA: 200 V a 600 V

• Rango de Corriente CD: 200 µA a 10 A

• Rango de Resistencia: 200 Ohm a 2 MOhm

• Funciones adicionales: Prueba de continuidad acústica (bip), prueba de diodos, zócalo de prueba hFE para transistores

• Alimentación del multímetro: 1 × Batería estándar de 9 V (incluida)

Propiedades Físicas y del Estuche

• Material del cautín: Tubo de acero inoxidable con disipadores, mango de policarbonato y silicón

• Material del extractor: Cilindro de aluminio y plástico con émbolo de resorte y tobera de teflón

• Dimensiones del estuche cerrado: Aprox. 265 mm Largo × 145 mm Ancho × 45 mm Grosor

• Peso bruto del kit completo: Aprox. 580 gramos

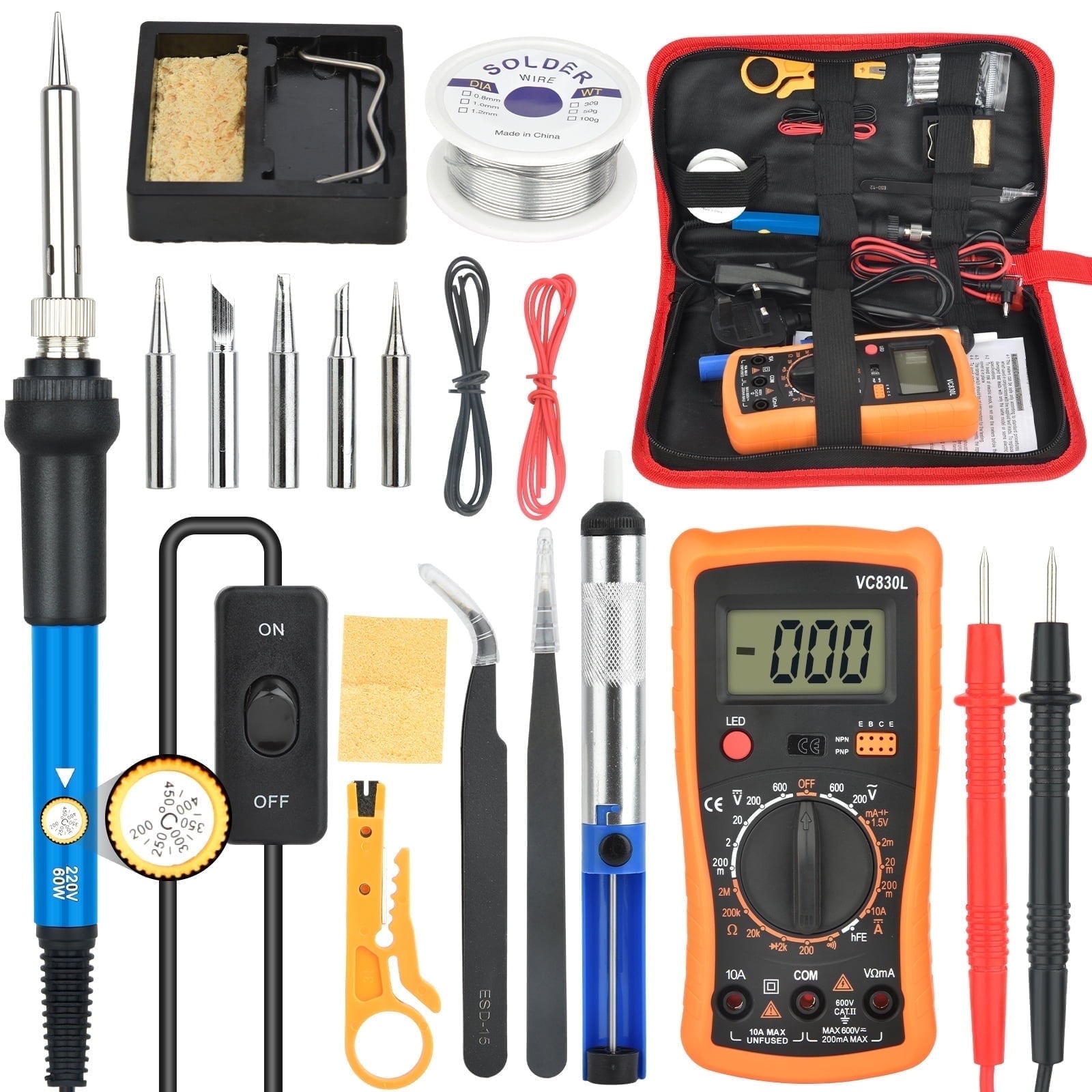

• 1 × Cautín eléctrico de 60 W con temperatura ajustable (200 °C a 450 °C)

• 1 × Multímetro digital con pantalla LCD retroiluminada

• 1 × Par de cables de prueba con puntas tipo aguja para multímetro (rojo y negro)

• 1 × Batería estándar de 9 V para el multímetro

• 1 × Bomba extractora desoldadora de vacío

• 5 × Puntas de cobre niquelado intercambiables (estándar 900M)

• 1 × Tubo dispensador con alambre de soldadura de estaño con flux

• 1 × Soporte metálico de seguridad para cautín con charola

• 1 × Esponja de celulosa para limpieza de puntas

• 1 × Pinza recta antiestática de precisión (tipo pinza brusela)

• 1 × Herramienta manual minipelacables y cortador

• 1 × Rollo pequeño de cinta aislante de PVC

• 2 × Tramos de cable conductor flexible para puentes electrónicos

• 1 × Estuche organizador de tela impermeable con cierre perimetral

• 1 × Manual de instrucciones y precauciones de seguridad en español

1. Inspección de circuito con el multímetro: Antes de encender el cautín, utilice el multímetro digital en la función de continuidad con zumbador o resistencia para corroborar que la pista no presente cortocircuito y verifique la ausencia de voltaje residual en los capacitores del equipo.

2. Preparación y estañado de la punta: Instale la punta deseada (ej. punta cónica fina para soldar un pin suelto). Conecte el cautín y fije el dial de temperatura entre 300 °C y 350 °C para soldadura con estaño tradicional (60/40) o a 360 °C - 380 °C para aleaciones sin plomo. Al alcanzar la temperatura, aplique una pequeña capa de soldadura directamente sobre la punta para estañarla y límpiela con la esponja húmeda.

3. Desoldado de componentes dañados: Para retirar un componente en mal estado, apoye la punta caliente sobre la terminal hasta fundir la soldadura antigua. Cargue el émbolo de la bomba desoldadora, aproxime la boquilla de teflón a la gota fundida y presione el botón de liberación; la succión retirará el estaño dejando el orificio limpio.

4. Soldadura del nuevo componente: Inserte el repuesto en la tarjeta de circuito. Apoye la punta del cautín de manera simultánea sobre la pista de cobre y la pata del componente durante 2 segundos para calentar ambas superficies por igual. Acerque el hilo de soldadura a la unión (no a la punta del cautín) para que fluya de manera cóncava y brillante; retire el estaño y luego el cautín.

5. Comprobación final y guardado: Deje enfriar la unión durante 10 segundos sin mover las piezas para evitar soldaduras frías. Verifique nuevamente con el multímetro que exista continuidad correcta y que no haya puentes con pistas adyacentes. Desenchufe el cautín, déjelo reposar en su soporte metálico hasta que esté a temperatura ambiente y resguarde todos los instrumentos en el estuche con cremallera.

• Reparación de telefonía celular y equipo de cómputo: Sustitución de centros de carga USB, botones micro-switch, reemplazo de conectores de batería y diagnóstico de continuidad en tarjetas madre en México.

• Mantenimiento automotriz de señal y accesorios: Instalación de alarmas, sensores de reversa, iluminación LED y reparación de arneses con terminales sulfatadas.

• Proyectos de robótica, Arduino y prototipos escolares: Soldadura de tiras de pines, ensamble de shields para microcontroladores y cableado de sensores.

• Mantenimiento en impresión 3D: Empalme de cables para cartuchos calefactores, soldadura de termistores y sustitución de cables de ventiladores de capa.

• Audio profesional e instrumentos musicales: Reparación de cables para micrófonos XLR, jacks de guitarra de 1/4", potenciómetros de volumen y crossovers de bocinas.

Los cautines de soldar genéricos de bajo costo no permiten regular la temperatura, alcanzando con frecuencia más de 500 °C, lo que destruye los circuitos integrados sensibles, levanta las pistas de cobre de las placas madre y quema el fundente en segundos. Además, adquirir el multímetro, el extractor de estaño y las puntas por separado eleva significativamente el costo total.

El kit de soldadura con cautín de 60W y multímetro digital combina un cautín cerámico con temperatura seleccionable grado por grado (200 °C a 450 °C), un multímetro digital con pantalla retroiluminada y zumbador de continuidad, un extractor desoldador de vacío, 5 puntas intercambiables serie 900M y un estuche organizador rígido, ofreciendo una solución de mantenimiento completa, segura y accesible para cualquier banco de trabajo en México.

Preguntas frecuentes (AEO)

¿El cautín es compatible con tomas de corriente convencionales en México?

Sí. El cautín está diseñado para operar con voltajes de 110 V a 127 V CA a 60 Hz, funcionando directamente en cualquier contacto doméstico o de taller sin requerir transformadores de voltaje.

¿Qué tipo de puntas de repuesto utiliza este cautín?

Utiliza puntas estándar de la serie 900M (con diámetro interno aproximado de 4 mm y exterior de 6 mm). Estas puntas son universales en el mercado de la electrónica y pueden reponerse fácilmente por unidades sueltas o juegos especializados en tiendas de componentes.

¿Para qué sirve la esponja amarilla incluida en el soporte?

Es una esponja de celulosa comprimida. Debe humedecerse ligeramente con agua antes de iniciar el trabajo; al pasar la punta caliente sobre ella, la humedad desprende el carbón y la escoria oxidada del estaño sin desgastar el recubrimiento de níquel del metal.

¿El multímetro viene con batería incluida?

Sí. El multímetro incluye su respectiva batería de 9 V (tipo 6F22) para que el equipo pueda utilizarse de inmediato al desempacar.
