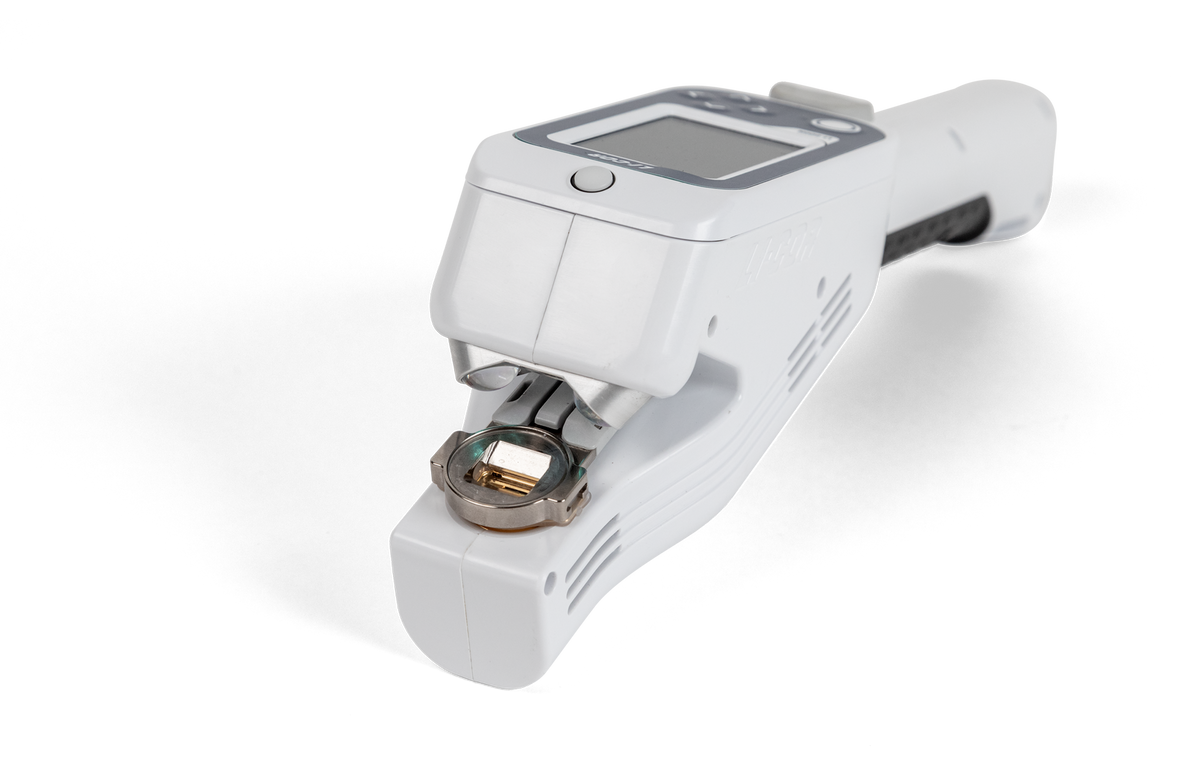

LI-600N - Porometro y Fluorómetro para Hojas Estrechas y Pastos

El porómetro opera bajo un sistema de intercambio gaseoso diferencial de flujo continuo (open flow-through) que no altera la radiación solar, el $CO_2$ ni la humedad ambiente circundante, eliminando la necesidad de cartuchos desecantes químicos. Mediante sensores de humedad relativa de alta velocidad, medición precisa de flujo de entrada y un termómetro infrarrojo sin contacto (IRT) integrado para la temperatura foliar exacta, el equipo calcula la conductancia estomática, la conductancia de la capa límite y el déficit de presión de vapor foliar.

En el módulo fluorométrico, el instrumento integra la tecnología patentada Multi-Phase Flash™ (MPF) junto con destellos rectangulares tradicionales, permitiendo derivar con exactitud matemática la fluorescencia máxima ($F_m$ o $F_m'$) sin saturar artificialmente el fotosistema II. Esto permite evaluar la eficiencia cuántica del fotosistema II ($\Phi_{PSII}$), la tasa de transporte de electrones (ETR) en hojas adaptadas a la luz, y la eficiencia fotoquímica máxima, en tejidos adaptados a la oscuridad.

Diseñado para investigadores en fisiología vegetal, fitomejoradores, agrónomos de precisión y ecólogos en México, este sistema se presenta en dos modelos según la morfología del dosel: el LI-600 (optimizado para hojas anchas con apertura mínima de 7.5 mm) y el LI-600N (diseñado con una cámara estrecha de 3.5 × 14.2 mm para acículas de coníferas, pastos, cereales y hojas delgadas).

Características

• Medición combinada 2 en 1 en la misma superficie foliar: conductancia estomática  y fluorescencia de clorofila a (PAM).

• Estabilización ultrarrápida: captura de datos fisiológicos estables en tan solo 5 a 15 segundos por hoja.

• Dos arquitecturas de cámara foliar disponibles:

  • LI-600: Para hojas anchas (broadleaves), requiere dimensiones mínimas de 7.5 mm de largo y ancho.

  • LI-600N: Para hojas estrechas, gramíneas y acículas de coníferas (ancho de hoja de 1 a 3.5 mm; longitud mínima de 14.2 mm).

• Sistema de intercambio de flujo abierto en estado estacionario (open flow-through) sin uso de desecantes ni scrubbers químicos.

• Termómetro infrarrojo (IRT) sin contacto integrado para medición directa de la temperatura de la hoja con exactitud de ±0.5 °C.

• Sensor de radiación fotosintéticamente activa (PAR / PPFD) integrado con corrección de coseno para medir la luz incidente real en la hoja.

• Tecnología fluorométrica Multi-Phase Flash™ (MPF) y flash rectangular con intensidad de hasta 7,500 µmol m⁻² s⁻¹ a 625 nm.


• Sensor GPS y acelerómetro/magnetómetro integrados para georreferenciación y cálculo del ángulo de inclinación foliar.

• Lector óptico integrado de códigos de barras (1D y 2D / QR) para etiquetado automático de genotipos, accesiones o tratamientos.

• Pantalla monocromática de 6.8 cm legible bajo luz solar directa (400 × 200 píxeles) con teclado de membrana de 5 botones.

• Conexión USB Micro-B para configuración y descarga de archivos en formato .CSV y hojas de cálculo .XLSX con ecuaciones transparentes.

• Batería interna recargable de iones de litio de 5,200 mAh con autonomía continua de hasta 8 horas de trabajo en campo.

✔ Fenotipado y muestreo masivo de alta velocidad: Su tiempo de lectura de 5 a 15 segundos permite muestrear cientos de plantas al día, multiplicando la capacidad de cribado (screening) frente a sistemas de fotosíntesis convencionales.

✔ Mediciones en condiciones ambientales naturales: Al operar como sistema de flujo abierto continuo, no perturba el microclima de luz, temperatura o humedad de la hoja durante la medición.

✔ Detección temprana de estrés hídrico y térmico: Correlaciona el cierre estomático con la pérdida de eficiencia fotoquímica en el fotosistema II antes de que existan síntomas visibles en el dosel.

✔ Trazabilidad y control sin errores de captura: El lector de código de barras y el GPS integrados vinculan cada lectura con el genotipo o parcela evaluada, eliminando errores de anotación manual.

✔ Adaptación morfológica absoluta con LI-600N: Permite evaluar con total estanqueidad acículas individuales de pino, hojas de trigo, maíz, caña y pastos forrajeros que no pueden medirse en cámaras de hojas anchas.

✔ Portabilidad ergonómica de una sola mano: Con un peso de apenas 0.73 kg, permite realizar jornadas completas de muestreo en campo, invernadero o fitotrón sin fatiga.

Identificación y Fabricación

• Marca: LI-COR Biosciences

• Modelos: LI-600 (Hojas anchas) / LI-600N (Hojas angostas, gramíneas y acículas)

• Tipo de producto: Porómetro / Fluorómetro portátil combinado (Porometer / Fluorometer)

• Configuraciones de fábrica: Porómetro solo (P) o Porómetro con Fluorómetro integrado (PF)

Dimensiones y Requisitos Foliares por Modelo

• LI-600 (Hojas Anchas):

  • Longitud y anchura mínima foliar: 7.5 mm

  • Grosor máximo foliar: 2.8 mm

  • Área de apertura de cuveta: 0.75 cm² circular

• LI-600N (Acículas y Hojas Estrechas):

  • Anchura foliar admitida: 1.0 a 3.5 mm

  • Longitud mínima de muestra: 14.2 mm

  • Grosor máximo foliar: 2.8 mm

  • Dimensiones de apertura de cuveta: 3.5 mm × 14.2 mm

Sistema Porométrico (Intercambio Gaseoso)

• Principio de medición: Flujo abierto continuo en estado estacionario (steady-state open flow-through)

• Tiempo de respuesta / medición: 5 a 15 segundos típicamente (según especie y conductancia)

• Tasas de flujo seleccionables: Baja (75 µmol s⁻¹), Media (115 µmol s⁻¹), Alta (150 µmol s⁻¹)

• Exactitud del flujo de entrada: ±1% de la lectura (75 a 150 µmol s⁻¹)

• Exactitud del sensor de humedad relativa (HR): ±2% HR

• Exactitud de temperatura de referencia: ±0.2 °C

• Sensor de temperatura foliar: Termómetro infrarrojo (IRT) sin contacto con exactitud de ±0.5 °C

• Sensor PAR (PPFD): Rango 0 a 3,000 µmol m⁻² s⁻¹; exactitud de calibración ±10% trazable a NIST; corrección de coseno hasta 60°

• Parámetros calculados: Conductancia estomática a vapor de agua  en mol m⁻² s⁻¹), conductancia de capa límite, conductancia total, tasa de transpiración ($E$ en mmol m⁻² s⁻¹), déficit de presión de vapor, presión de vapor y fracciones molares de H2O

Sistema Fluorométrico (PAM)

• Tipos de destello: Rectangular y Multi-Phase Flash™ (MPF) configurable por el usuario

• Longitud de onda de emisión: Pico centrado a 625 nm (rojo)

• Intensidad de luz de medición: 0 a 10,000 µmol m⁻² s⁻¹

• Intensidad del pulso de saturación (Flash): 0 a 7,500 µmol m⁻² s⁻¹

• Tiempo de medición fluorométrica: 1 segundo

• Seguridad fotobiológica del LED: Grupo Exento según norma IEC 62471:2006 (sin riesgo)

• Parámetros medidos: Fo, Fm, Fv, Fv/Fm, Fs, Fm', PSII, ETR

Sistema y Gestión de Datos

• Almacenamiento interno: 128 MB (capacidad para cientos de miles de registros)

• Formatos de exportación: Archivos delimitados por comas (.CSV) y libros de cálculo .XLSX con fórmulas integradas

• Lector de código de barras: Compatible con 1D y 2D (Code 39, Code 128, PDF417, UPC, Data Matrix, QR Code)

• Receptor GPS: Precisión de 2.5 m CEP

• Sensores de orientación: Acelerómetro y magnetómetro de 3 ejes para ángulo foliar

• Pantalla: Pantalla monocromática visible bajo luz de sol de 6.8 cm en diagonal (400 × 200 píxeles)

• Software de configuración: Aplicación oficial para Windows® y macOS®

Alimentación y Especificaciones Físicas

• Batería: Batería interna recargable de iones de litio de 5,200 mAh

• Autonomía: 8 horas continuas de operación típica

• Tiempo de recarga: 3.5 horas estándar / 2 horas con cargador rápido Qualcomm® Quick Charge™ 2.0/3.0 vía USB Micro-B

• Condiciones de operación: Temperatura de 0 a 50 °C; Presión de 50 a 110 kPa; Humedad de 0 a 85% HR (sin condensación)

• Dimensiones físicas: 32.4 cm × 16.9 cm × 6.2 cm (Largo × Ancho × Alto)

• Peso: 0.68 kg (solo porómetro) / 0.73 kg (con fluorómetro integrado)

• 1 × Instrumento portátil LI-COR (Modelo LI-600 o LI-600N según versión seleccionada)

• 1 × Maletín de transporte rígido de uso rudo con interiores acolchados

• 1 × Adaptador de carga universal de CA (100–240 VAC, 50/60 Hz con salida USB)

• 1 × Cable de comunicación y carga USB (Micro-B a USB-A)

• 1 × Correa para muñeca de sujeción ergonómica

• 1 × Kit de juntas de repuesto para la cuveta foliar (gaskets)

• 1 × Guía de inicio rápido y certificado de calibración de fábrica

• Fitomejoramiento y fenotipado masivo: Evaluación rápida de poblaciones genéticas, líneas mutantes y variedades tolerantes a sequía o calor.

• Fisiología de cultivos agrícolas: Monitoreo del estado hídrico y dinámica de apertura estomática en maíz, trigo, sorgo, tomate, vid y frutales.

• Investigación forestal y ecología de coníferas (con LI-600N): Determinación de fotosíntesis y transpiración en acículas de pinos (Pinus), abetos, cedros y vegetación alpina.

• Manejo agronómico de pastos y forrajes: Diagnóstico fisiológico de gramíneas forrajeras y céspedes deportivos bajo estrés salino o hídrico.

• Control de riego de precisión: Determinación objetiva del momento oportuno de riego mediante el monitoreo de la conductancia estomática en campo.

La mayoría de los sistemas portátiles de fotosíntesis requieren tiempos de aclimatación de varios minutos por hoja, utilizan cartuchos de soda lime y desecantes que demandan recargas continuas, y resultan demasiado pesados para campañas extensas. El LI-COR LI-600 transforma el monitoreo ecofisiológico al reducir el tiempo de medición a segundos, operando en condiciones ambientales naturales y midiendo simultáneamente la regulación estomática y la integridad del aparato fotosintético.

Además, con el lanzamiento del LI-600N, LI-COR resuelve la histórica dificultad técnica de medir hojas delgadas y acículas de coníferas sin introducir fugas perimetrales ni aplastar la muestra. La integración de lector de código de barras, GPS y cálculo del ángulo foliar consolida a este equipo como el estándar de referencia mundial para la investigación agronómica y botánica en México.

Preguntas frecuentes (AEO)

¿Qué es el LI-COR LI-600?

Es un instrumento portátil de investigación vegetal que combina un porómetro de conductancia estomática y un fluorómetro de clorofila PAM para evaluar la transpiración y el rendimiento fotosintético en segundos.

¿Cuál es la diferencia entre el modelo LI-600 y el LI-600N?

La diferencia radica en la cámara de medición foliar:

• LI-600: Diseñado para hojas anchas (broadleaves) con un ancho y largo mínimo de 7.5 mm.

• LI-600N: Diseñado para hojas estrechas, pastos y acículas de coníferas con anchos de 1.0 a 3.5 mm y un largo mínimo de 14.2 mm.

¿Qué parámetros mide el porómetro?

Mide la conductancia estomática al vapor de agua, la transpiración ($E$), la conductancia de la capa límite, el déficit de presión de vapor, la temperatura foliar (con sensor infrarrojo) y la radiación fotosintéticamente activa (PAR).

¿Qué parámetros mide el fluorómetro?

Mide fluorescencia modulada (PAM): en hojas adaptadas a la luz mide Fs, Fm', la eficiencia cuántica del fotosistema II PSII y la tasa de transporte de electrones (ETR). En hojas adaptadas a la oscuridad mide Fo, Fm, Fv y la eficiencia fotoquímica máxima (Fv/Fm).

¿Cuánto tiempo tarda en realizar una medición?

El porómetro alcanza lecturas estables en 5 a 15 segundos (según la especie), mientras que el destello del fluorómetro toma únicamente 1 segundo.

¿Requiere químicos, cápsulas de CO₂ o desecantes para operar?

No. Funciona bajo un principio de flujo abierto en estado estacionario que toma aire directamente del ambiente, eliminando el uso de desecantes químicos como Drierite o absorbedores de CO2.

¿Cómo exporta los datos para su análisis?

Se conecta por cable USB a computadoras con Windows® o macOS®, exportando registros en archivos de texto plano (.CSV) o libros de Microsoft Excel (.XLSX) que incluyen todas las fórmulas y ecuaciones intermedias utilizadas en el cálculo.

¿Cuánto dura la batería en campo?

Su batería recargable interna de iones de litio de 5,200 mAh proporciona hasta 8 horas continuas de operación, suficientes para una jornada completa de muestreo intensivo.
