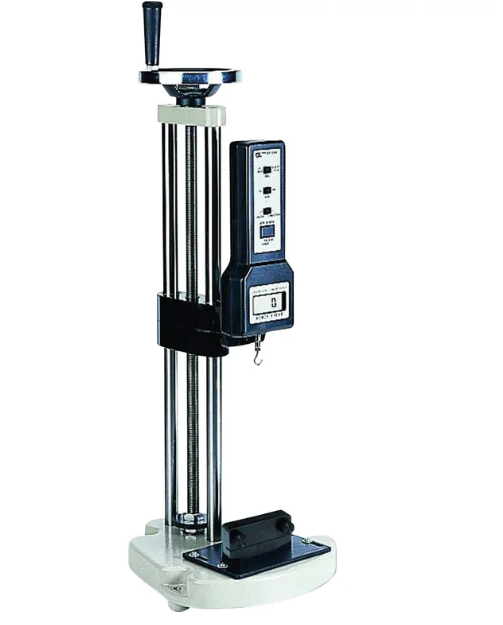

El Lutron FS-1001 es un banco de pruebas para medidores de fuerza (Force Gauge) diseñado para realizar ensayos controlados de tensión y compresión en materiales, componentes y productos.

Su construcción robusta proporciona una plataforma estable para instalar un medidor de fuerza Lutron y realizar pruebas repetibles, reduciendo el movimiento manual durante el ensayo. El sistema permite convertir un medidor de fuerza compatible en una solución de prueba para análisis de resistencia de materiales.

El FS-1001 soporta una carga de prueba de hasta 100 kg (220.4 lb) y cuenta con protección contra sobrecarga hasta 120 kg (264.5 lb). Está diseñado para trabajar en aplicaciones de prueba tanto de tracción como de compresión.

El banco puede utilizarse con diferentes medidores de fuerza Lutron, incluyendo modelos como FG-20KG, FG-5000A, FG-5000A-232, FG-20KG-232, FG-5005, FG-5020, FG-6005SD, FG-6020SD, FR-5105 y FR-5120, según la configuración correspondiente.

Importante: El FS-1001 es el banco de pruebas. El medidor de fuerza y los accesorios de sujeción se adquieren por separado.

• Banco de pruebas para medidores de fuerza.

• Diseñado para ensayos de tensión y compresión.

• Capacidad de prueba de hasta 100 kg / 220.4 lb.

• Protección contra sobrecarga de hasta 120 kg / 264.5 lb.

• Construcción robusta y de alta resistencia.

• Permite instalar un medidor de fuerza en una posición estable.

• Facilita pruebas repetibles de materiales y componentes.

• Compatible con diferentes medidores de fuerza Lutron.

• Puede utilizarse con accesorios de sujeción opcionales.

• Diseño compacto para aplicaciones de laboratorio y control de calidad.

• Operación manual.

• No requiere alimentación eléctrica.

• Incluye manual de instrucciones.

✔ Mayor estabilidad durante las pruebas: mantiene el medidor de fuerza montado sobre una estructura fija.

✔ Pruebas de tensión y compresión: permite realizar ambos tipos de ensayo con el equipo compatible.

✔ Capacidad de hasta 100 kg: adecuado para una amplia variedad de pruebas de resistencia mecánica.

✔ Protección contra sobrecarga: incorpora un límite de protección de hasta 120 kg.

✔ Construcción robusta: fabricado para soportar aplicaciones repetitivas de ensayo.

✔ Mayor repetibilidad: reduce la variación causada por sujetar manualmente el medidor durante la prueba.

✔ Compatible con diferentes Force Gauge Lutron: permite aprovechar un medidor de fuerza existente.

✔ Ideal para control de calidad: facilita pruebas comparativas de materiales, piezas y componentes.

✔ No requiere electricidad: el banco de pruebas funciona mecánicamente.

Marca: Lutron

Modelo: FS-1001

Tipo: Banco de pruebas para medidores de fuerza

Aplicaciones de ensayo

• Tensión / tracción

• Compresión

Capacidad de prueba

• 0 a 100 kg

• 0 a 220.4 lb

Protección contra sobrecarga

• 120 kg

• 264.5 lb

Temperatura de operación

• 0 a 50 °C

Humedad de operación

• Menor a 85 % HR

Dimensiones

• 650 × 250 × 230 mm

• 25.6 × 9.8 × 9.0 pulgadas

Peso

• 6.9 kg

• 15.2 lb

Alimentación

• No requiere alimentación eléctrica

Accesorio incluido

• Manual de instrucciones

Accesorio opcional

• Wedge Grip WG-01

El fabricante especifica el FS-1001 con una capacidad de operación de 100 kg y protección contra sobrecarga de 120 kg.

El FS-1001 está diseñado para utilizarse con diferentes medidores de fuerza Lutron.

Entre los modelos compatibles documentados se encuentran:

• FG-20KG

• FG-5000A

• FG-5000A-232

• FG-20KG-232

• FG-5005

• FG-5020

• FG-6005SD

• FG-6020SD

• FR-5105

• FR-5120

La compatibilidad exacta puede depender del medidor y de los accesorios utilizados.

Wedge Grip WG-01

El WG-01 es un accesorio opcional diseñado para utilizarse con el banco de pruebas FS-1001.

Su función es proporcionar un sistema de sujeción para el material que se desea someter a prueba.

Especificaciones del WG-01

• Modelo: WG-01

• Tipo: Wedge Grip / mordaza de sujeción

• Dimensiones: 65 × 30 × 20.6 mm

El WG-01 se especifica como accesorio opcional para el FS-1001.

¿Cómo funciona el FS-1001?

El funcionamiento general del sistema consiste en:

1. Instalar el medidor de fuerza

El Force Gauge compatible se monta en el banco de pruebas.

2. Colocar el accesorio adecuado

Dependiendo del material y del tipo de ensayo, se puede utilizar una mordaza u otro accesorio de sujeción.

3. Colocar la muestra

La pieza, material o componente que se desea evaluar se fija en el sistema.

4. Aplicar la fuerza

El mecanismo del banco permite realizar el ensayo de manera controlada.

5. Registrar la fuerza

El medidor de fuerza instalado registra la fuerza aplicada durante el ensayo.

6. Analizar el resultado

Los resultados pueden utilizarse para determinar la resistencia del material o comparar diferentes muestras.

En una prueba de tensión, la muestra es sometida a una fuerza que intenta separarla o estirarla.

El FS-1001 proporciona una estructura estable para realizar este tipo de ensayo junto con un Force Gauge compatible.

Puede utilizarse para evaluar:

• Resistencia de materiales.

• Fuerza de unión.

• Resistencia de componentes.

• Fuerza de extracción.

• Fuerza de ruptura.

• Resistencia de piezas ensambladas.

En una prueba de compresión, la fuerza se aplica para comprimir la muestra.

El sistema puede utilizarse para evaluar:

• Resistencia a la compresión.

• Fuerza necesaria para deformar un material.

• Resistencia de componentes.

• Fuerza de aplastamiento.

• Comparación entre diferentes materiales.

El FS-1001 está específicamente diseñado para análisis de tensión y compresión.

El Lutron FS-1001 puede utilizarse en:

• Control de calidad.

• Laboratorios de ensayo.

• Investigación y desarrollo.

• Pruebas de materiales.

• Industria manufacturera.

• Industria electrónica.

• Fabricación de componentes.

• Ensayos de resistencia.

• Pruebas de tracción.

• Pruebas de compresión.

• Ensayos de fuerza de extracción.

• Pruebas de resistencia de uniones.

• Evaluación de componentes.

• Investigación de materiales.

Los documentos de Lutron también describen aplicaciones para evaluar la resistencia de soldaduras, conexiones y componentes electrónicos mediante medidores de fuerza montados en el banco.

El sistema puede utilizarse para pruebas relacionadas con componentes electrónicos, por ejemplo:

• Resistencia de puntos de soldadura.

• Resistencia de soldaduras por puntos.

• Fuerza de extracción de cables.

• Resistencia de conexiones.

• Ensayos de terminales.

• Pruebas de uniones.

El uso de un banco de pruebas permite realizar estos ensayos de manera más controlada que utilizando el medidor de fuerza manualmente.

• Banco de pruebas Lutron FS-1001

• Manual de instrucciones

No incluido

• Medidor de fuerza / Force Gauge.

• Wedge Grip WG-01.

• Otros accesorios de sujeción.

El WG-01 se ofrece como accesorio opcional.
