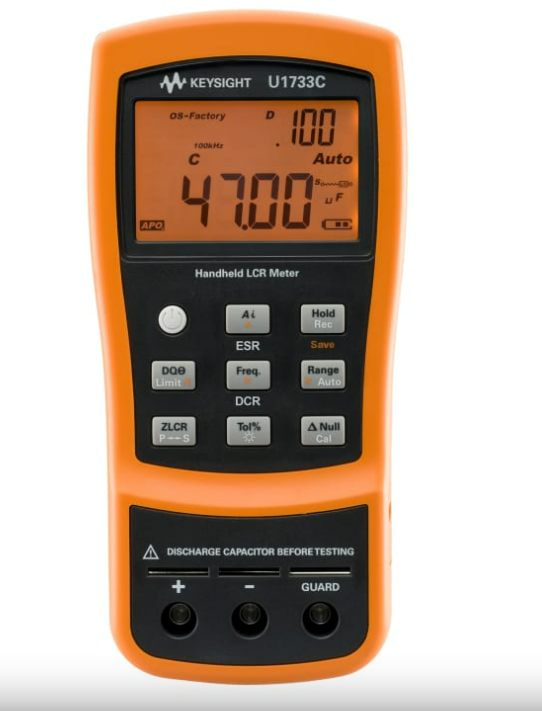

Medidor LCR Portátil Keysight U1733C – 100 kHz

• Marca: Keysight.
• Modelo: U1733C.
• Tipo: Medidor LCR portátil.
• Resolución de 20,000 cuentas.
• Precisión de impedancia de aproximadamente 0.2 %.
• Cinco frecuencias de prueba:
  • 100 Hz.
  • 120 Hz.
  • 1 kHz.
  • 10 kHz.
  • 100 kHz.
• Medición de:
  • Inductancia (L).
  • Capacitancia (C).
  • Resistencia (R).
  • Resistencia DC (DCR).
  • Impedancia (Z).
  • Factor de disipación (D).
  • Factor de calidad (Q).
  • Ángulo de fase (θ).
• Identificación automática Ai.
• Autorango.
• Función Data Hold.
• Pantalla dual retroiluminada.
• Conectividad IR a USB para registro de datos en PC.
• Alimentación por batería.
• Autonomía de hasta 16 horas.
• Diseño portátil para trabajo en campo y laboratorio.

Medición de hasta 100 kHz

El U1733C permite realizar pruebas de componentes a frecuencias de hasta 100 kHz, ampliando considerablemente sus posibilidades frente a medidores LCR portátiles básicos.

Esta frecuencia resulta especialmente útil para evaluar componentes utilizados en aplicaciones de electrónica de potencia y fuentes de alimentación conmutadas.

Amplios rangos de medición

El instrumento ofrece amplios rangos para los tres parámetros LCR principales:

• Capacitancia: 20 pF a 20 mF.
• Resistencia: 2 Ω a 200 MΩ.
• Inductancia: 20 µH a 2000 H.

Identificación automática de componentes

La función Ai (Automatic Identification) puede determinar automáticamente si el componente corresponde a L, C o R y seleccionar la configuración adecuada, simplificando el proceso de medición.

Análisis avanzado

Además de las mediciones LCR tradicionales, permite analizar:

• ESR.
• DCR.
• Impedancia.
• Factor de disipación.
• Factor de calidad.
• Ángulo de fase.

Esto permite obtener una visión más completa del comportamiento eléctrico del componente bajo prueba.

Portátil

Su formato de mano permite realizar mediciones directamente sobre equipos, tarjetas electrónicas o componentes sin depender de un instrumento de banco.

Batería de larga duración

La batería proporciona hasta 16 horas de funcionamiento, permitiendo realizar sesiones prolongadas de mantenimiento o diagnóstico.

Registro de datos

La conexión IR a USB permite transferir información a una computadora para facilitar el registro y análisis de mediciones.

¿Qué es un medidor LCR?

Un medidor LCR es un instrumento utilizado para medir las tres propiedades eléctricas principales:

L = Inductancia
C = Capacitancia
R = Resistencia

El Keysight U1733C combina estas mediciones en un solo equipo y agrega funciones adicionales para analizar el comportamiento de los componentes.

El Keysight U1733C es adecuado para:

• Laboratorios de electrónica.
• Diseño electrónico.
• Reparación de circuitos.
• Mantenimiento electrónico.
• Diagnóstico de PCB.
• Pruebas de componentes.
• Control de calidad.
• Investigación y desarrollo.
• Prototipado.
• Fabricación electrónica.
• Reparación de fuentes de alimentación.
• Evaluación de capacitores.
• Evaluación de inductores.
• Pruebas de resistores.
• Análisis de componentes SMD.
• Mantenimiento industrial.
• Universidades.
• Centros de capacitación técnica.

Aplicaciones en capacitores

El U1733C permite medir capacitancias desde:

20 pF hasta 20 mF

Esto permite analizar una amplia variedad de capacitores, desde componentes de baja capacitancia hasta capacitores de gran capacidad.

Además, las funciones ESR y DCR pueden proporcionar información adicional especialmente útil durante la evaluación de capacitores.

Aplicaciones en inductores

El rango de inductancia alcanza:

20 µH a 2000 H

Esto permite trabajar con diferentes tipos de inductores, bobinas y componentes magnéticos.

La posibilidad de seleccionar frecuencias de prueba permite adaptar el análisis a diferentes componentes y aplicaciones.

Aplicaciones en resistencias

El U1733C ofrece un rango de resistencia de:

2 Ω a 200 MΩ

con una precisión especificada de 0.2 % + 3 cuentas en el rango.

Esto lo convierte en una herramienta versátil para comprobar resistencias y otros componentes cuyo comportamiento resistivo necesita ser caracterizado.

El U1733C dispone de cinco frecuencias:

La disponibilidad de 100 kHz es una de las características que diferencia al U1733C dentro de la serie U1730C.

ESR

La resistencia serie equivalente (ESR) permite evaluar la resistencia interna asociada principalmente a capacitores.

DCR

La función DCR permite medir la resistencia de corriente directa del componente.

Impedancia Z

Permite conocer la impedancia del componente bajo las condiciones de prueba seleccionadas.

Factor de disipación D

Ayuda a evaluar las pérdidas asociadas al comportamiento del componente.

Factor de calidad Q

El factor Q proporciona información sobre la calidad de componentes reactivos como inductores y capacitores.

Ángulo de fase θ

Permite analizar la relación de fase entre las magnitudes eléctricas durante la prueba.

Estas funciones forman parte de las capacidades de análisis del U1733C.

La configuración indicada para el Keysight U1733C incluye:

• 1 × Medidor LCR portátil U1733C.
• Cables de prueba con pinzas tipo cocodrilo.
• Batería.
• Calibración.
• Guía de inicio rápido.

Nota: algunos accesorios, como el cable IR-USB, adaptador de CA, pinzas adicionales o pinzas para componentes SMD, pueden comercializarse por separado dependiendo de la configuración.
