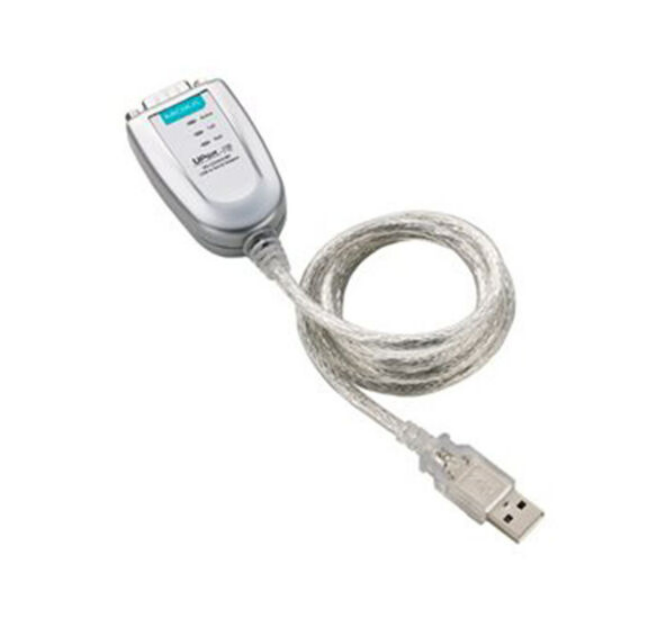

Moxa UPort 1150 – Convertidor USB a Serial RS-232/422/485

El Moxa UPort 1150 es un convertidor USB a serial industrial de un puerto, diseñado para conectar computadoras modernas con equipos que utilizan interfaces seriales RS-232, RS-422 y RS-485. Es una solución práctica para ampliar las capacidades de comunicación de una computadora sin necesidad de instalar una tarjeta serial interna.

El equipo es compatible con USB 2.0 y ofrece una velocidad de transmisión serial de hasta 921.6 kbps, además de protección ESD de 15 kV en las señales seriales. Su puerto serial utiliza un conector DB9 macho y admite diferentes configuraciones de comunicación, incluyendo RS-485 de 2 y 4 hilos.

Su diseño compacto y alimentación mediante USB lo hacen especialmente útil para automatización industrial, instrumentación, equipos de medición, mantenimiento, sistemas de control y conexión de dispositivos seriales antiguos o especializados.

.

Comunicación con equipos seriales

Permite conectar una computadora mediante USB con equipos que utilizan interfaces seriales RS-232, RS-422 o RS-485.

Es especialmente útil para trabajar con instrumentos de medición, PLC, dispositivos de automatización, lectores, equipos industriales y sistemas de control.

Compatibilidad con múltiples estándares

Un solo dispositivo puede configurarse para trabajar con RS-232, RS-422 o RS-485, proporcionando mayor flexibilidad que un adaptador USB-serial convencional.

Alta velocidad de transmisión

La comunicación serial alcanza hasta 921.6 kbps, permitiendo transferencias rápidas de datos en aplicaciones de instrumentación y automatización.

Protección ESD

Integra protección de 15 kV contra descargas electrostáticas en las líneas seriales, ayudando a proteger la interfaz durante su utilización.

Alimentación por USB

No requiere una fuente de alimentación externa para funcionar, ya que obtiene la energía necesaria directamente de la conexión USB.

Instalación sencilla

El UPort 1150 permite agregar un puerto COM a una computadora mediante USB, sin necesidad de abrir el equipo o instalar una tarjeta de expansión interna.

Diseño compacto

Con dimensiones de aproximadamente 37.5 × 20.5 × 60 mm, puede instalarse fácilmente en espacios reducidos o transportarse para trabajos de campo.

El Moxa UPort 1150 es adecuado para:

• Automatización industrial.
• Comunicación con PLC.
• Sistemas de control.
• Instrumentación industrial.
• Equipos de medición.
• Laboratorios de electrónica.
• Equipos de prueba.
• Mantenimiento industrial.
• Sistemas SCADA.
• Controladores industriales.
• Máquinas CNC.
• Lectores de códigos y dispositivos seriales.
• Terminales industriales.
• Sistemas POS.
• Conexión de equipos antiguos a computadoras modernas.
• Desarrollo y diagnóstico de sistemas electrónicos.

El RS-485 incluye control automático de dirección de datos, facilitando su utilización en redes industriales.

Comunicación serial

El UPort 1150 admite:

• Velocidad: 50 bps a 921.6 kbps.
• Bits de datos: 5, 6, 7 u 8.
• Bits de parada: 1, 1.5 o 2.
• Paridad:
  • Ninguna.
  • Par.
  • Impar.
  • Space.
  • Mark.
• Control de flujo:
  • RTS/CTS.
  • XON/XOFF.

Dispone además de un FIFO de 64 bytes para ayudar a gestionar el flujo de datos durante la comunicación.

Compatibilidad con sistemas operativos

El UPort 1150 cuenta con controladores para diferentes plataformas y permite utilizar la interfaz serial como un puerto COM/TTY del sistema. La documentación del fabricante contempla soporte para sistemas Windows, Linux y otros entornos compatibles, sujeto a la versión del controlador disponible.

Indicadores LED

El equipo incorpora indicadores para facilitar el diagnóstico de la comunicación:

• Active: indica funcionamiento y conexión.
• TxD: indica transmisión de datos.
• RxD: indica recepción de datos.

Esto permite verificar rápidamente si existe actividad en la conexión serial.
