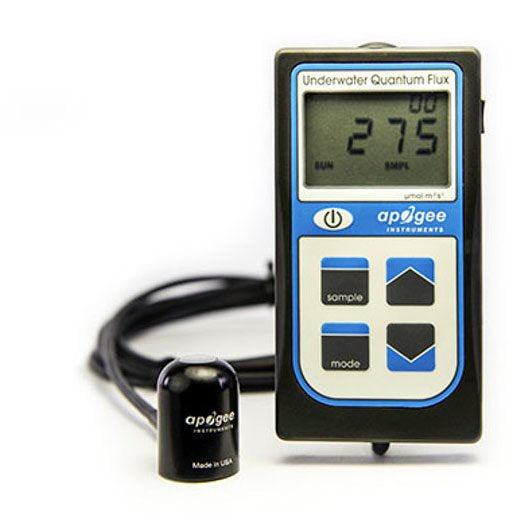

MQ-210X- Medidor PAR cuántico sumergible Apogee

Diseñado por el reconocido fisiólogo vegetal Dr. Bruce Bugbee, este instrumento resuelve el principal reto de la radiometría bajo el agua: el efecto de inmersión. Al introducir un sensor convencional en el agua, el cambio en el índice de refracción provoca que la luz se refracte hacia afuera del difusor, registrando lecturas artificialmente bajas. El medidor PAR cuántico sumergible Apogee MQ-210X incorpora una calibración con factor de corrección de inmersión preprogramado en su firmware, lo que permite obtener lecturas exactas de densidad de flujo de fotones fotosintéticos (PPFD en µmol m-2 s-1) directamente bajo el agua sin realizar cálculos manuales posteriores.

El sensor del medidor PAR cuántico sumergible Apogee MQ-210X está construido en un cuerpo cilíndrico de aluminio anodizado con difusor acrílico fundido y relleno sólido de resina epóxica (sin cavidades de aire internas), garantizando estanqueidad total sumergible hasta 30 metros de profundidad. Cuenta con un cable blindado de 2 metros con cubierta de elastómero termoplástico (TPR) resistente al agua salina y a la radiación UV, consola portátil con pantalla LCD, memoria interna para registro manual o automático y cálculo de la Integral de Luz Diaria (DLI).

• Instrumento radiométrico subacuático: medidor PAR cuántico sumergible Apogee MQ-210X.

• Corrección óptica avanzada: firmware con corrección automática del efecto de inmersión (Immersion Effect).

• Sensor subacuático sellado en bloque sólido: cabezal impermeable sin cavidades de aire, sumergible hasta 30 metros de profundidad.

• Rango espectral de medición: 370 a 650 nm, calibrado para luz solar y fuentes de iluminación marina convencionales.

• Rango de medición PPFD: 0 a 4000 µmol m-2 s-1 (con respuesta lineal garantizada hasta 3000 µmol m-2 s-1).

• Respuesta direccional con corrección de coseno: error inferior a mas o menos 5% a 75 grados de ángulo cenital.

• Cable sumergible de grado marino: 2 metros de cable de par trenzado blindado con cubierta de elastómero TPR resistente a salinidad y rayos UV.

• Modos de registro de datos:

  • Modo Muestreo (Sample): registra hasta 99 mediciones manuales con solo presionar un botón.

  • Modo Registro Continuo (Log): toma lecturas cada 30 segundos y promedia bloques de 30 minutos (hasta 99 promedios).

  • Cálculo de DLI: determina automáticamente la Integral de Luz Diaria en mol m-2 d-1.

• Consola portátil ergonómica: pantalla LCD clara con botones engomados y función de reposo automático para ahorrar energía.

• Calibración trazable al NIST: calibrado bajo estándares primarios del Instituto Nacional de Estándares y Tecnología.

• Conectividad a PC: compatible con el cable de interfaz USB AC-100 para descarga de datos mediante software ApogeeAMS.

✔ Lecturas directas sin cálculos manuales: El procesador interno aplica automáticamente el multiplicador de inmersión, entregando valores reales de PPFD bajo el agua al instante en México.

✔ Sensor hermético de grado marino: Su encapsulado sólido en resina epóxica evita filtraciones de agua salada incluso en inmersiones prolongadas de hasta 30 metros.

✔ Optimización del crecimiento de corales: Permite mapear los niveles exactos de PAR en diferentes zonas del acuario para posicionar corales SPS, LPS y blandos según sus requerimientos fotónicos.

✔ Monitoreo de Integral de Luz Diaria (DLI): Calcula la cantidad total de fotones que reciben los organismos fotosintéticos en un fotoperiodo de 24 horas.

✔ Resistencia al agua salina y rayos UV: El cable de cubierta TPR no se cuartea, endurece ni degrada ante la radiación continua de lámparas de acuario de alta intensidad.

✔ Larga estabilidad temporal: Deriva a largo plazo inferior al 2% anual, reduciendo la necesidad de recalibraciones frecuentes de laboratorio.

Parámetros Radiométricos y Ópticos

• Incertidumbre de calibración: mas o menos 5%

• Repetibilidad de medición: Menor al 1%

• Rango espectral: 370 nm a 650 nm

• No linealidad: Menor al 1% (hasta 3000 µmol m-2 s-1)

• Deriva a largo plazo: Menor al 2% por año

• Tiempo de respuesta: Menor a 1 milisegundo

• Campo de visión: 180 grados

• Respuesta direccional (Coseno): mas o menos 5% a 75 grados de ángulo cenital

• Respuesta a la temperatura: -0.04% por grado Celsius

Propiedades Físicas, Eléctricas y Ambientales

• Alimentación: 1 × pila de botón de litio CR2320 de 3 V

• Duración de la batería: Varios meses de uso continuo

• Dimensiones de la consola: 126 mm Largo × 70 mm Ancho × 24 mm Alto

• Dimensiones del sensor: 24 mm de diámetro exterior × 33 mm de altura

• Longitud del cable: 2 metros (cable blindado de 2 conductores con forro de TPR)

• Profundidad máxima del sensor: 30 metros en agua dulce o marina

• Temperatura de operación de la consola: 0 °C a 50 °C (humedad menor al 90% HR sin condensación)

• Peso total del conjunto: Aprox. 180 g

• 1 × Consola medidora portátil Apogee MQ-210 con pantalla digital

• 1 × Sensor cuántico cuántico sumergible sellado en aluminio anodizado

• 1 × Cable sumergible integrado de 2 metros con forro de TPR

• 1 × Batería de botón de litio CR2320 instalada

• 1 × Certificado de calibración de fábrica con trazabilidad NIST

• 1 × Manual de instrucciones y guía de niveles PAR para acuarios

1. Encendido: Presione el botón de encendido frontal. La pantalla LCD mostrará la lectura de radiación en tiempo real en µmol m-2 s-1.

2. Inmersión del sensor: Sujete el sensor utilizando una varilla sumergible (como el accesorio Apogee AM-320) o sosteniéndolo por la base del cable. Sumérjalo en el acuario manteniendo la cara plana del difusor orientada perpendicularmente hacia las lámparas.

3. Mapeo de zonas de luz: Desplace el sensor a diferentes alturas y profundidades dentro del tanque para identificar zonas de alta luz (típicamente 250 a 400 µmol m-2 s-1 para corales SPS), luz media (150 a 250 µmol m-2 s-1 para LPS) y luz baja (50 a 100 µmol m-2 s-1 para corales blandos).

4. Registro de muestras: Oprima el botón SAMPLE para almacenar lecturas puntuales en la memoria interna de 99 datos.

5. Cálculo de DLI: Active el modo LOG para que el equipo registre el fotoperiodo completo y calcule automáticamente la Integral de Luz Diaria al término del ciclo de luz.

6. Mantenimiento posterior: Enjuague el sensor y el cable con agua dulce limpia tras finalizar las mediciones en acuarios marinos para evitar la acumulación de sales en el difusor acrílico.

• Acuarios de arrecife marino: Medición precisa del gradiente de luz para garantizar la fotosíntesis de las zooxantelas y prevenir el blanqueamiento de corales en México.

• Acuarios de agua dulce plantados: Ajuste de fotoperiodo e intensidad lumínica para plantas acuáticas tapizantes exigentes sin estimular la proliferación de algas.

• Granjas de microalgas y espirulina: Control cuantitativo de penetración de fotones en fotobiorreactores y tinas de cultivo comercial.

• Investigación limnológica y oceanográfica: Medición de atenuación lumínica y coeficiente de extinción de luz en lagos, ríos y zonas costeras.

• Viveros acuícolas y criaderos: Monitoreo de condiciones lumínicas en tanques de larvicultura de peces y camarones.

Los sensores cuánticos terrestres convencionales están calibrados exclusivamente para operar en el aire. Al sumergirlos en agua, subestiman la intensidad luminosa real entre un 8% y un 30% debido a la pérdida de transmisión por el cambio de medio óptico.

El medidor PAR cuántico sumergible Apogee MQ-210X integra un factor de corrección de inmersión en su firmware, posee un cabezal sólido sumergible hasta 30 m y cuenta con calibración trazable al NIST, garantizando mediciones exactas y reproducibles para el cuidado profesional de ecosistemas acuáticos en México.

Preguntas frecuentes (AEO)

¿La consola con pantalla también es sumergible?

No. Únicamente el cabezal del sensor óptico y el cable de 2 metros son totalmente sumergibles e impermeables. La consola portátil con pantalla LCD debe mantenerse seca fuera del agua.

¿Se pueden medir fuentes de iluminación LED modernas con este modelo?

El sensor del MQ-210X cuenta con el detector original de Apogee (370 a 650 nm), diseñado principalmente para luz solar, haluros metálicos, T5 fluorescentes y espectros acuáticos generales. Para espectros LED de banda angosta con emisiones intensas por encima de 660 nm, Apogee recomienda el modelo de espectro completo MQ-510.

¿Se requiere una varilla para sostener el sensor dentro del agua?

Para acuarios profundos o con corriente de agua, se recomienda utilizar una varilla sumergible (como el accesorio Apogee AM-320) para posicionar el sensor de forma horizontal y estable sin introducir las manos en el agua.

¿Cómo se descargan los datos almacenados a una computadora?

Para transferir los datos registrados en el modo Sample o Log hacia una PC con Windows, se requiere el cable adaptador de comunicación Apogee AC-100 (que convierte el protocolo UART del conector de audio a USB) y el software gratuito ApogeeAMS.
