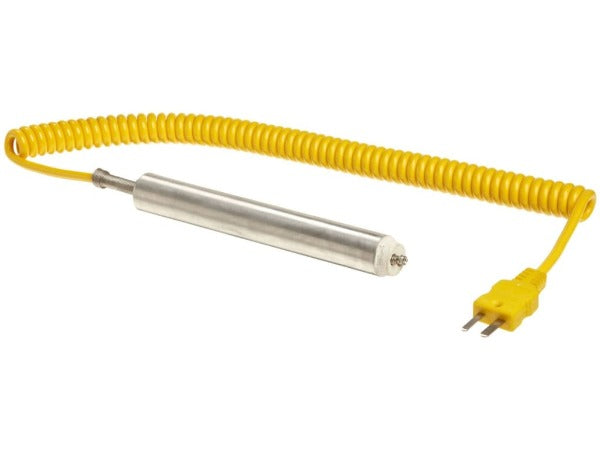

Oakton WD-08439-72 - Sonda Digi-Sense Tipo K de Superficie Compacta

Las sondas de superficie estándar cuentan con puntas de cerámica para garantizar un contacto térmico excelente.

Las sondas de superficie Oakton ofrecen puntas de resorte doble para proporcionar un contacto positivo con superficies planas o ligeramente irregulares. Incluya un cable enrollado de PVC de 5 pies con protección contra tirones que protege contra flexiones y tirones repetidos. El mango de nailon relleno de fibra de vidrio de 5" de largo, ergonómico y de fácil agarre (a menos que se indique a continuación) proporciona el máximo aislamiento térmico y resistencia a los impactos. Los topes para los dedos en el mango evitan que la sonda ruede y que los dedos se deslicen al insertar la sonda en materiales duros. La cubierta de acero inoxidable 316 (carcasa del eje) brinda durabilidad, solidez y máxima resistencia a la abrasión. El miniconector de plástico termoestable resistente es compatible con todos los termómetros de termopar Oakton y Acorn. Rango de temperatura: Rango: –418 a 1200 °F (–250 a 649 °C); Unión: expuesto; aislado; Tiempo de respuesta: 30 segundos; Dimensión: 4.5" Longitud de la punta; 0,63" de diámetro. Estas sondas cuentan con un mini conector de plástico termoestable resistente y son compatibles con todos los termómetros de termopar Oakton Digi-Sense y Acorn. Los conectores y el cable están codificados por colores según el tipo de termopar: tipo K amarillo.

Sondas de superficie

Tipos de unión de sonda de termopar
Las fundas con diámetros pequeños tienen tiempos de respuesta más rápidos; las fundas con diámetros más grandes tienen una vida más larga y son mejores para medir temperaturas más altas.

Exposed Junction tiene el tiempo de respuesta más rápido ideal para medir cambios rápidos de temperatura. El recubrimiento transparente en la mayoría de los modelos proporciona una barrera contra la humedad para el termopar. No usar con fluidos o atmósferas corrosivas.

La unión sin conexión a tierra tiene una unión soldada aislada de la funda protectora y eléctricamente aislada. Mayor tiempo de respuesta; uso para soluciones conductivas o donde se requiere el aislamiento de los circuitos de medición.

La unión a tierra tiene una unión soldada a la punta de la vaina. Los cables están completamente sellados contra contaminantes. Buen tiempo de respuesta.


Material de la funda/cuerpo de la sonda

Inconel® 600 Sheath es ideal para ambientes severamente corrosivos y temperaturas elevadas. Resiste la oxidación progresiva. Temperatura máxima de funcionamiento: 1148 °C (2100 °F) continua; 1371°C (2500°F) intermitente.

La vaina de acero inoxidable 304 es para uso general, es resistente a la corrosión y es buena para el servicio de alimentos y aplicaciones biológicas. Temperatura máxima de funcionamiento: 898 °C (1650 °F) continua; 1398°C (2550°F) intermitente.

La vaina de acero inoxidable 316 tiene mayor resistencia a la corrosión que la de acero inoxidable 304. Resiste algunos ácidos fuertes. Temperatura máxima de funcionamiento: 898 °C (1650 °F) continua; 1371°C (2500°F) intermitente.

La cubierta de acero inoxidable con revestimiento de PTFE o PFA con conexión a tierra es ideal para líquidos y atmósferas corrosivas. Mayor tiempo de respuesta. Temperaturas hasta 260°C (500°F).

Las sondas de cuerpo de polímero están disponibles en una variedad de polímeros, incluidos Kapton® y PTFE. Estos proporcionan una excelente flexibilidad y, a menudo, una buena resistencia química. Asegúrese de consultar una tabla de compatibilidad química al seleccionar una sonda para su aplicación.

Extienda sus termopares hasta 2000 pies sin pérdida de señal. El cable de extensión debe ser del mismo tipo que el termopar.

El error del sistema se vuelve importante cuando selecciona una sonda y un medidor para hacer un sistema completo de medición de temperatura. Por ejemplo: un medidor tiene una precisión de ±0.7°F; error de sonda para la sonda tipo T con cubierta metálica, cable recto y extremos pelados tendrá un límite de error de ±1,8 °F a 400 °F. Por lo tanto, la precisión del sistema sonda-medidor será (±0.7) + (±1.8) = ±2.5°F a 400°F.

La trazabilidad NIST es necesaria para muchas aplicaciones. Para hacer que un artículo sea rastreable según los estándares NIST, el artículo y el estándar se exponen a las mismas condiciones, se anotan las lecturas y la diferencia entre las lecturas se registra en un informe de calibración rastreable por el NIST. Al tomar lecturas futuras con el artículo, el valor en el informe debe sumarse o restarse del valor medido.

La unión a tierra superficial garantiza que la unión detecte la temperatura de la superficie, no la de la atmósfera circundante

Las sondas de superficie ofrecen puntas de resorte dobles para proporcionar un contacto positivo con superficies planas o ligeramente irregulares. Incluya un cable enrollado de PVC de 5 pies con protección contra tirones que protege contra flexiones y tirones repetidos. El mango de nailon relleno de fibra de vidrio de 5" de largo, ergonómico y de fácil agarre (a menos que se indique a continuación) proporciona el máximo aislamiento térmico y resistencia a los impactos. Los topes para los dedos en el mango evitan que la sonda ruede y que los dedos se deslicen al insertar la sonda en materiales duros.

La vaina de acero inoxidable 316 (carcasa del eje) brinda durabilidad, solidez y máxima resistencia a la abrasión. El miniconector de plástico termoestable resistente es compatible con todos los termómetros de termopar Oakton y Acorn ®. Los conectores y el cable están codificados por colores según el tipo de termopar: tipo J negro, tipo K amarillo y tipo T azul.


Las sondas de superficie estándar A,B,C cuentan con puntas de cerámica para garantizar un excelente contacto térmico.

D La sonda de hoja plana facilita la inserción en las aberturas.

Las sondas adhesivas E facilitan el control de las temperaturas de la superficie a lo largo del tiempo.

• Tiempo de respuesta: 30 seg
• Las sondas de superficie estándar cuentan con puntas de cerámica para garantizar un excelente contacto térmico.
• Punta de sonda de 4,5" con vaina de acero inoxidable 316, carcasa de aluminio, sin mango, cable en espiral de PVC de 5 pies con protección contra tirones.
• La unión a tierra superficial garantiza que la unión detecte la temperatura de la superficie, no la de la atmósfera circundante
• Unión: expuesta, aislada.

• Fabricante: Thermo Scientific
• Número de catálogo: WD-08439-72
• Tipo: T
• Rango de temperatura: –250 a 649 °C (–418 a 1200 °F)
• Longitud de la punta: 4.5"
• Características: Tiempo de respuesta: 30 seg.

Dimensiones

Accesorios/Sondas/Plantilla de sondas de temperatura

• Longitud de la sonda: 4,75 pulgadas
• Longitud del cable: 59 IN (25,40 MM)

Atributos generales del equipo de prueba

• Altura del producto: 1,25 pulgadas.
• Longitud del producto: 7,50 pulgadas.
• Ancho del producto: 3.75 IN
• Número HTS/Anexo B: 9025.90.0000
• País de origen: Estados Unidos
• Altura de envío: 1,25 pulgadas.
• Longitud de envío: 7.50 IN
• Ancho de envío: 3.75 IN
