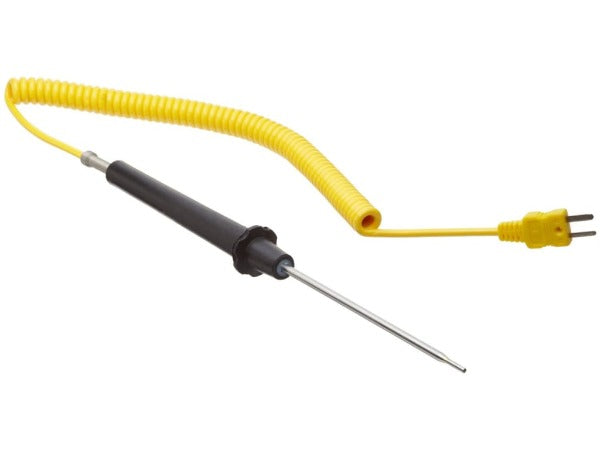

Oakton WD-08516-55 - Miniconector Digi-Sense Tipo K Sonda Estándar

Sonda de termopar estándar de uso general, tipo 45" K.

Las sondas de termopar Oakton se diseñaron para medir cualquier aplicación de uso general o de inmersión en líquidos. Todas las sondas de termopar incluyen un sensor de 5 pies. Cordón enrollado de PVC con alivio de tensión que protege contra flexiones y tirones repetidos. Los topes para los dedos en el mango evitan que la sonda ruede y que los dedos se deslicen al insertar la sonda en materiales duros. El mini conector de plástico resistente es compatible con todos los termómetros de termopar Oakton Digi-Sense y Acorn.

Sonda de uso general

Tipos de unión de sonda de termopar

Las fundas con diámetros pequeños tienen tiempos de respuesta más rápidos; las fundas con diámetros más grandes tienen una vida más larga y son mejores para medir temperaturas más altas.

Exposed Junction tiene el tiempo de respuesta más rápido ideal para medir cambios rápidos de temperatura. El recubrimiento transparente en la mayoría de los modelos proporciona una barrera contra la humedad para el termopar. No usar con fluidos o atmósferas corrosivas.


La unión sin conexión a tierra tiene una unión soldada aislada de la funda protectora y eléctricamente aislada. Mayor tiempo de respuesta; uso para soluciones conductivas o donde se requiere el aislamiento de los circuitos de medición.


La unión a tierra tiene una unión soldada a la punta de la vaina. Los cables están completamente sellados contra contaminantes. Buen tiempo de respuesta.


Material de la funda/cuerpo de la sonda

Inconel® 600 Sheath es ideal para ambientes severamente corrosivos y temperaturas elevadas. Resiste la oxidación progresiva. Temperatura máxima de funcionamiento: 1148 °C (2100 °F) continua; 1371°C (2500°F) intermitente.

La vaina de acero inoxidable 304 es para uso general, es resistente a la corrosión y es buena para el servicio de alimentos y aplicaciones biológicas. Temperatura máxima de funcionamiento: 898 °C (1650 °F) continua; 1398°C (2550°F) intermitente.

La vaina de acero inoxidable 316 tiene mayor resistencia a la corrosión que la de acero inoxidable 304. Resiste algunos ácidos fuertes. Temperatura máxima de funcionamiento: 898 °C (1650 °F) continua; 1371°C (2500°F) intermitente.

La cubierta de acero inoxidable con revestimiento de PTFE o PFA con conexión a tierra es ideal para líquidos y atmósferas corrosivas. Mayor tiempo de respuesta. Temperaturas hasta 260°C (500°F).

Las sondas de cuerpo de polímero están disponibles en una variedad de polímeros, incluidos Kapton® y PTFE. Estos proporcionan una excelente flexibilidad y, a menudo, una buena resistencia química. Asegúrese de consultar una tabla de compatibilidad química al seleccionar una sonda para su aplicación.

Extienda sus termopares hasta 2000 pies sin pérdida de señal. El cable de extensión debe ser del mismo tipo que el termopar.

El error del sistema se vuelve importante cuando selecciona una sonda y un medidor para hacer un sistema completo de medición de temperatura. Por ejemplo: un medidor tiene una precisión de ±0.7°F; error de sonda para la sonda tipo T con cubierta metálica, cable recto y extremos pelados tendrá un límite de error de ±1,8 °F a 400 °F. Por lo tanto, la precisión del sistema sonda-medidor será (±0.7) + (±1.8) = ±2.5°F a 400°F.

La trazabilidad NIST es necesaria para muchas aplicaciones. Para hacer que un artículo sea rastreable según los estándares NIST, el artículo y el estándar se exponen a las mismas condiciones, se anotan las lecturas y la diferencia entre las lecturas se registra en un informe de calibración rastreable por el NIST. Al tomar lecturas futuras con el artículo, el valor en el informe debe sumarse o restarse del valor medido.

Las vainas de acero inoxidable proporcionan una buena resistencia química y una respuesta térmica rápida

Estas sondas de termopar se diseñaron para medir cualquier aplicación de inmersión en líquidos o de uso general. Todas las sondas de termopar incluyen un cable enrollado de PVC de 5 pies con alivio de tensión que protege contra la flexión y tirones repetidos. El mango de nailon relleno de fibra de vidrio de 5" de largo, ergonómico y de fácil agarre (a menos que se indique a continuación) proporciona el máximo aislamiento térmico y resistencia a los impactos. Los topes para los dedos en el mango evitan que la sonda ruede y que los dedos se deslicen al insertar la sonda en materiales duros.


La vaina de acero inoxidable 316 (carcasa del eje) brinda durabilidad, solidez y máxima resistencia a la abrasión. El miniconector de plástico termoestable resistente es compatible con todos los termómetros de termopar Oakton y Acorn ®. Los conectores y el cable en espiral están codificados por colores según el tipo: tipo J negro, tipo K amarillo y tipo T azul.

• Sonda de 5 pulgadas con funda 316SS, mango de nailon de 5 pulgadas
• Cable enrollado de PVC de 5 pies con protección contra tirones
• Unión: puesta a tierra, tiempo de respuesta de 15 segundos (líquidos)
• Úselo con cualquier termómetro de termopar Oakton Digi-Sense y Acorn
• Las vainas de acero inoxidable proporcionan una buena resistencia química y una respuesta térmica rápida

• Número de pieza: WD-08516-55
• Número de artículos: 1
• Diámetro exterior: 0,156 pulgadas
• Longitud total: 4,5 pulgadas
• Tamaño: K, longitud de punta de 5"
• Volumen: 0,02 mililitros

Accesorios/Sondas/Plantilla de sondas de temperatura

• Longitud de la sonda: 5 IN
• Longitud del cable: 60 IN (25,40 MM)

Atributos generales del equipo de prueba

• Altura del producto: 2,00 pulgadas.
• Longitud del producto: 13,00 pulgadas.
• Ancho del producto: 4.25 IN
• Número HTS/Anexo B: 9025.90.0600
• Número ECCN: EAR99
• Pais de origen: China
