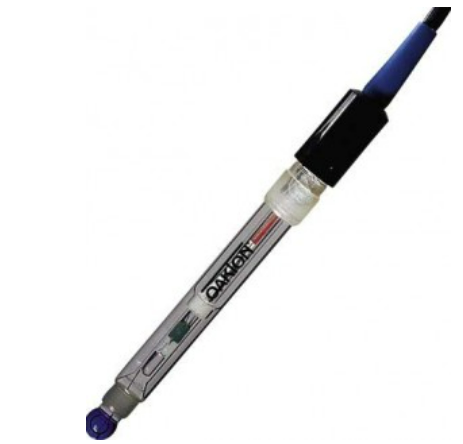

Oakton WD-35805-04 | Electrodo de pH Doble Unión en Epoxi (BNC)

Su cuerpo cilíndrico de resina epoxi de alta resistencia a impactos protege el bulbo de vidrio sensor contra golpes accidentales y caídas, convirtiéndolo en una alternativa mucho más duradera que los electrodos tradicionales con cuerpo íntegramente de vidrio. Además, cuenta con un diseño de bulbo empotrado (recessed bulb) protegido por una guarda perimetral ranurada, lo que permite sumergirlo con seguridad en vasos de precipitados, tanques de mezcla, tuberías de muestreo o contenedores agrícolas sin riesgo de fractura en la membrana de vidrio.

Al ser un electrodo sellado y libre de mantenimiento (sealed / gel-filled), elimina la necesidad de rellenar soluciones de referencia líquidas o manipular sales químicas de reposición. Incorpora una unión de referencia de cerámica/PTFE porosa que asegura un flujo iónico continuo y un tiempo de respuesta rápido a lo largo de todo el intervalo de 0 a 14 pH en un rango térmico operativo de 0 a 80 °C.

Diseñado para técnicos de laboratorio, agrónomos en fertirriego e hidroponía, operadores de plantas de tratamiento de agua potable y residual (PTAR), personal de control de calidad en alimentos y bebidas, y docentes en México, el Oakton WD-35805-04 incorpora un conector coaxial macho BNC estándar con cable blindado de 1 metro, haciéndolo compatible con prácticamente cualquier medidor de pH de sobremesa o portátil del mercado.

• Electrodo combinado de pH de grado laboratorio y campo con sistema de referencia de doble unión (double-junction).

• Cuerpo exterior fabricado en resina epoxi de alta resistencia mecánica contra impactos, golpes y solventes moderados.

• Bulbo sensor de vidrio empotrado (recessed) con protección perimetral ranurada contra roturas mecánicas.

• Sistema de electrolito en gel sellado libre de mantenimiento: no requiere rellenado de soluciones líquidas de KCl.

• Rango amplio de medición: 0.00 a 14.00 pH.

• Rango extendido de temperatura de operación: 0 a 80 °C (32 a 176 °F).

• Sistema de referencia Ag/AgCl de doble barrera que previene la precipitación de sulfuros, metales pesados, cianuros y proteínas en la unión.

• Unión de referencia porosa que garantiza una tasa de fuga iónica controlada y respuesta en menos de 30 segundos.

• Conector macho universal tipo BNC estándar compatible con medidores Oakton, Hanna Instruments, Milwaukee, Thermo Scientific Orion y marcas de terceros.

• Cable coaxial blindado de 1 metro (3.3 pies) de baja capacitancia para minimizar el ruido electromagnético.

• Incluye botella / capuchón protector con solución de almacenamiento para mantener hidratado el bulbo y prolongar su vida útil.

✔ Mayor vida útil frente a muestras difíciles: El diseño de doble unión actúa como una cámara intermedia que retiene iones de plata, evitando que muestras con metales pesados, compuestos azufrados, biosólidos o materia orgánica saturen la unión.

✔ Máxima resistencia a impactos mecánicos: El cuerpo de epoxi y el bulbo empotrado toleran caídas, roces con varillas de agitación magnética o manipulaciones bruscas en campo que quebrarían un electrodo de vidrio.

✔ Libre de mantenimiento periódico: Al contener electrolito en gel sellado, no requiere jeringas de purga, botellas de recarga ni control del nivel de solución interna.

✔ Conectividad universal plug-and-play: Su conector coaxial BNC estándar permite acoplarlo directamente a cualquier pHmetro de mesa o portátil con entrada BNC sin adaptadores especiales.

✔ Excelente estabilidad y rápida respuesta: La unión porosa garantiza un potencial de unión líquida bajo y reproducible, estabilizando la lectura en pocos segundos tras sumergirlo en la muestra.

✔ Versatilidad de uso (Laboratorio y Campo): Combina la exactitud analítica de un sensor de laboratorio con la solidez requerida para pruebas en parcelas agrícolas, invernaderos y plantas industriales.

Identificación y Fabricación

• Marca: Oakton Instruments / Cole-Parmer

• Modelo: WD-35805-04 (o 35805-04)

• Línea de producto: Laboratory & Field Epoxy-Body pH Electrodes

• Tipo de producto: Electrodo combinado de pH de doble unión con cuerpo de epoxi sellado (Sealed Double-Junction Epoxy pH Electrode)

• País de origen / Certificación: Fabricado bajo estándares de calidad Cole-Parmer / Oakton

Parámetros de Medición

• Rango de medición de pH: 0.00 a 14.00 pH

• Tiempo de respuesta: 95% de la lectura en menos de 30 segundos (a 25 °C)

• Punto isopotencial: pH 7.00 (0 mV)

• Pendiente teórica (slope): 59.16 mV / pH a 25 °C (eficiencia típica > 95%)

Parámetros Físicos y Térmicos

• Rango de temperatura operativa: 0 a 80 °C (32 a 176 °F)

• Presión máxima de operación: Hasta 50 psi (3.4 bar) a temperatura ambiente

• Material del cuerpo: Resina epoxi de grado ingenieril

• Diseño del bulbo: Membrana esférica de vidrio sensor empotrada con guarda plástica de protección

• Diámetro del cuerpo: 12 mm estándar (compatible con soportes de laboratorio y orificios de matraces)

• Longitud del cuerpo: 120 mm (12 cm)

• Longitud total con guarda y tapa: Aprox. 145 mm

Sistema de Referencia y Electrolito

• Tipo de unión: Doble unión (Double Junction)

• Material de unión: Cerámica / polímero poroso

• Elemento de referencia: Hilo de plata / cloruro de plata (Ag/AgCl)

• Electrolito: Gel saturado de cloruro de potasio (KCl) libre de iones de plata en la cámara exterior

• Mantenimiento: Sellado permanente (no recargable)

Cable y Conectividad

• Tipo de conector: Conector macho BNC estándar (aislamiento dieléctrico de alta impedancia)

• Longitud del cable: 1 metro (3.3 pies)

• Tipo de cable: Cable coaxial blindado de bajo ruido

• Sensor de temperatura integrado: No (las mediciones de temperatura requieren sonda ATC independiente o compensación manual)

• 1 × Electrodo de pH de doble unión con cuerpo de epoxi Oakton WD-35805-04 (cable de 1 m y conector BNC)

• 1 × Botella / tapa humectante de almacenamiento con solución de hidratación

• 1 × Hoja de especificaciones técnicas y guía de cuidado del electrodo

• Agricultura protegida e hidroponía: Medición periódica de pH en soluciones nutritivas de fertirriego, tanques de mezcla, reservorios y lixiviados con alta concentración de sales.

• Plantas de tratamiento de aguas residuales (PTAR) y potabilizadoras: Monitoreo de efluentes, aguas con metales pesados, lodos biológicos o sulfuros que degradarían electrodos de unión simple.

• Laboratorios de control de calidad y docencia: Pruebas rutinarias en matraces y vasos de precipitados donde las barras magnéticas de agitación representan un riesgo de rotura mecánica.

• Industria de alimentos y bebidas: Verificación de acidez en jugos, pulpas, caldos de fermentación, emulsiones moderadas y aguas de enjuague.

• Acuicultura y acuarios: Control químico de calidad de agua dulce y marina en estanques de cultivo o laboratorios de larvas.

• Procesos industriales generales: Pruebas en baños galvánicos ligeros, torres de enfriamiento y aguas de desecho industrial.

Los electrodos tradicionales con cuerpo de vidrio se rompen con facilidad ante impactos de varillas agitadoras o manipulaciones en campo, mientras que los electrodos económicos de unión simple fallan prematuramente cuando la muestra contiene sulfuros, metales o proteínas que saturan la referencia interna de plata.

El Oakton WD-35805-04 resuelve ambos problemas en un solo producto: su robusto cuerpo de resina epoxi con bulbo empotrado garantiza máxima resistencia física, y su diseño de doble unión de gel previene el bloqueo de la unión por contaminantes. Respaldado por el prestigio metrológico de Cole-Parmer / Oakton y equipado con conector universal BNC, representa una inversión confiable y rentable para laboratorios e industrias en México.

Preguntas frecuentes (AEO)

¿Qué es el Oakton WD-35805-04?

Es un electrodo combinado de pH de grado laboratorio y campo con cuerpo de epoxi resistente, sistema de referencia de doble unión rellena de gel y conector BNC universal.

¿Para qué sirve la tecnología de doble unión (double junction)?

Sirve para aislar la cámara interna de plata de la muestra mediante una segunda cámara de electrolito libre de plata. Esto evita que sulfuros, cianuros, metales pesados o proteínas precipiten en la unión y envenenen el electrodo.

¿Qué diferencia hay entre un electrodo de cuerpo de epoxi y uno de vidrio?

El electrodo de epoxi es altamente resistente a caídas, golpes mecánicos y fricción con agitadores magnéticos, siendo ideal para trabajo rudo o de campo. Los de vidrio soportan mayores temperaturas (>100 °C) y solventes orgánicos muy agresivos, pero son frágiles.

¿Este electrodo se tiene que rellenar de solución electrolítica?

No. Es un electrodo sellado en gel (gel-filled), lo que significa que viene sellado de fábrica libre de mantenimiento y no requiere rellenar ni purgar electrolito líquido.

¿Tiene sensor de temperatura integrado para Compensación Automática (ATC)?

No. Mide exclusivamente el potencial de pH. Si su medidor requiere Compensación Automática de Temperatura (ATC), debe conectar una sonda de temperatura externa independiente o ingresar la temperatura manualmente en el menú del equipo.

¿Con qué marcas de medidores de pH es compatible?

Es compatible con cualquier pHmetro de sobremesa o portátil que cuente con conector coaxial hembra BNC estándar (incluyendo equipos Oakton, Hanna Instruments, Milwaukee Instruments, Thermo Scientific Orion, YSI y Apera Instruments).

¿En qué solución se debe guardar cuando no esté en uso?

Debe almacenarse siempre dentro de su botella protectora con solución de almacenamiento de electrodos (solución de KCl 3M a 4M o buffer pH 4.01). Nunca se debe almacenar en agua destilada o desionizada, ya que lixiviaría el gel de referencia.

¿Cuál es la temperatura máxima que tolera?

Tolera un rango operativo continuo de 0 a 80 °C (32 a 176 °F).
