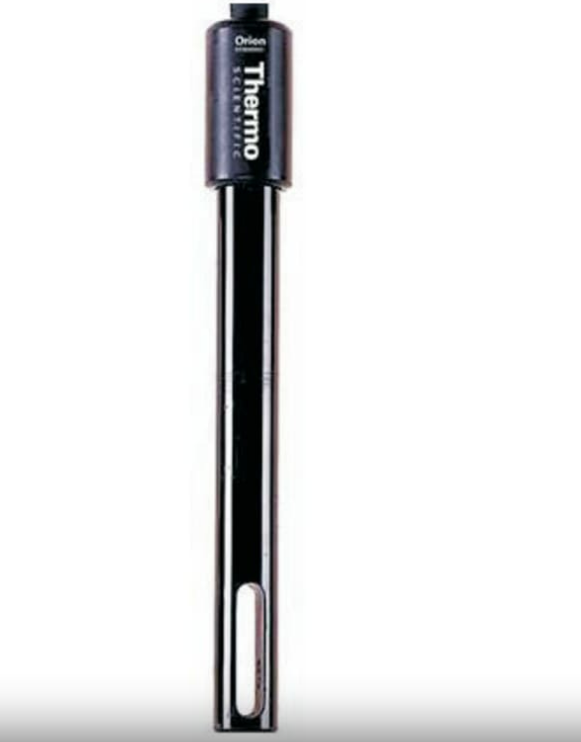

Orion 013005MD | Celda de Conductividad 4 Electrodos Mini-DIN

El núcleo del sensor está construido con cuatro anillos de grafito de alta densidad sellados herméticamente dentro de un cuerpo de resina epoxi de grado de ingeniería. Su constante de celda nominal de K = 0.475 cm⁻¹ ofrece una resolución uniforme en soluciones de baja, media y alta salinidad. La tecnología de cuatro polos utiliza dos electrodos exteriores para aplicar una corriente alterna controlada y dos electrodos interiores para medir la caída de potencial real sin consumir corriente neta, aislando la lectura de incrustaciones minerales, suciedad superficial o películas biológicas moderadas.

El modelo 013005MD incorpora un termistor interno de compensación automática de temperatura (ATC) y termina en un cable blindado de 1.5 metros con conector multipin Mini-DIN de 8 pines. Esta configuración está diseñada para integrarse directamente con las líneas de medidores de mesa y portátiles de la familia Orion de Thermo Scientific, tales como las series Orion Versa Star Pro, Star A212, Star A322, Star A215, Star A325 y los módulos de conductividad Orion Star.

Diseñada para analistas de control de calidad de agua, operadores de plantas potabilizadoras y de tratamiento de aguas residuales (PTAR), directores técnicos de fertirriego en agricultura protegida, laboratorios farmacéuticos y centros de investigación en México, la celda Orion 013005MD ofrece mediciones reproducibles con alta durabilidad mecánica frente a caídas y fricción en vasos de precipitados.

• Celda de conductividad de grado analítico con tecnología de 4 electrodos de grafito DuraProbe.

• Constante de celda nominal: K = 0.475 cm⁻¹, optimizada para un amplio rango de conductividad.

• Intervalo dinámico de medición: 1 µS/cm a 200 mS/cm (0.001 a 200 mS/cm).

• Cuerpo exterior fabricado en resina epoxi químicamente resistente y tolerante a impactos mecánicos.

• Sensor de temperatura de precisión integrado para Compensación Automática de Temperatura (ATC).

• Conector macho estándar tipo Mini-DIN de 8 contactos, específico para medidores Thermo Scientific Orion.

• Cable coaxial blindado de 1.5 metros (5 pies) con protección contra interferencias electromagnéticas.

• Tecnología de 4 electrodos que mitiga los efectos de polarización galvánica y la suciedad en las superficies de contacto.

• Diámetro estándar de 15 mm compatible con soportes universales de electrodos de laboratorio y abrazaderas de brazo articulado.

• Compatible con cálculo automático de Salinidad (método práctico PSS-78 / agua de mar) y Sólidos Disueltos Totales (TDS).

✔ Rango continuo sin cambiar de celda: Cubre desde 1 µS/cm hasta 200 mS/cm, permitiendo analizar agua purificada, soluciones nutritivas concentradas y vertidos salinos con el mismo sensor.

✔ Inmunidad a la polarización de electrodos: El diseño de cuatro polos de grafito asegura una medición real del potencial iónico sin la saturación ni las desviaciones de frecuencia típicas de los sistemas de dos placas.

✔ Compensación térmica automática en un solo conector: El termistor integrado envía el dato térmico a través del mismo puerto Mini-DIN, corrigiendo la conductividad a 25 °C o 20 °C en tiempo real.

✔ Resistencia al trabajo de laboratorio y campo: El cuerpo rígido de epoxi tolera golpes contra paredes de recipientes, barras agitadoras magnéticas y traslados continuos en maletines de campo.

✔ Fácil limpieza y bajo mantenimiento: Los electrodos de grafito no requieren platinizado periódico ni pulidos químicos delicados; se limpian con agua desionizada o detergente suave.

✔ Conectividad directa Orion Star: Enlace inmediato sin necesidad de cajas de empalme, adaptadores BNC secundarios ni cables puente para la señal de temperatura.

Identificación y Fabricación

• Marca: Thermo Scientific (Thermo Fisher Scientific)

• Línea de producto: Orion DuraProbe 4-Electrode Conductivity Cells

• Modelo / Número de catálogo: 013005MD

• Tipo de producto: Celda de conductividad de 4 electrodos con sensor de temperatura (Conductivity Probe)

• País de origen: Estados Unidos (EE. UU.)

Parámetros Metrológicos y de Medición

• Rango de medición de conductividad: 1 µS/cm a 200 mS/cm (0.001 a 200 mS/cm)

• Constante de celda nominal: K = 0.475 cm⁻¹ (rango de calibración típico: 0.450 a 0.500 cm⁻¹)

• Material de los electrodos: Grafito de alta pureza (4 anillos concéntricos)

• Exactitud: ±0.5% de la lectura en combinación con medidores Orion compatibles

• Sensor de temperatura integrado: Sí, termistor interno compatible con el circuito de lectura Orion ATC

• Rango de temperatura de operación: 0 °C a 80 °C (32 °F a 176 °F)

• Volumen mínimo de inmersión: Profundidad suficiente para cubrir los cuatro orificios de flujo de la carcasa (aprox. 35 a 40 mm desde la punta)

Propiedades Físicas y Conectividad

• Material del cuerpo: Resina epoxi de alta resistencia mecánica

• Diámetro del cuerpo: 15 mm

• Longitud del cuerpo: 120 mm

• Longitud del cable: 1.5 metros (aprox. 5 pies)

• Tipo de conector: Conector Mini-DIN macho de 8 pines con seguro de acople

• Compatibilidad de instrumentos: Medidores de mesa y portátiles Thermo Scientific Orion Star Series (Star A112, Star A212, Star A322, Star A215, Star A325, Versa Star Pro) y consolas con entrada para conductividad Mini-DIN de 8 polos

• 1 × Celda de conductividad de 4 electrodos Thermo Scientific Orion DuraProbe (013005MD) con cable de 1.5 m y conector Mini-DIN

• 1 × Capuchón / manguito de almacenamiento y protección física

• 1 × Hoja técnica de instrucciones de uso, calibración y cuidado del fabricante

Nota: Las soluciones estándar de calibración (como 1413 µS/cm, 12.9 mS/cm o 100 µS/cm) y el soporte articulado para electrodos se adquieren por separado.

• Laboratorios analíticos y control de calidad: Comprobación metrológica de pureza de agua, reactivos y solventes según estándares de buenas prácticas de laboratorio (GLP/GMP).

• Plantas de tratamiento de aguas residuales (PTAR) y potabilización: Monitoreo del contenido de sales en afluentes, trenes de filtración, descargas normadas y procesos de ósmosis inversa.

• Agricultura protegida y fertirriego tecnificado: Medición precisa de la conductividad eléctrica en tanques de solución madre concentrada y líneas de riego por goteo en sustrato o hidroponía.

• Industria de alimentos y bebidas: Control del agua de proceso, bebidas carbonatadas, jugos y verificación de fases de enjuague en sistemas de lavado CIP (Clean-in-Place).

• Torres de enfriamiento y calderas industriales: Determinación de ciclos de concentración y sólidos disueltos totales para prevenir corrosión e incrustaciones salinas.

Las celdas convencionales de 2 electrodos sufren errores de polarización a conductividades elevadas (por encima de 10 mS/cm) y requieren platinizaciones periódicas complejas para no perder linealidad. Además, muchas de ellas obligan a utilizar dos cables separados: uno para la conductividad y otro para la sonda de temperatura externa.

La celda Thermo Scientific Orion 013005MD integra cuatro electrodos de grafito prácticamente indestructibles que anulan los efectos de polarización, garantizando linealidad hasta 200 mS/cm. Su conector único Mini-DIN de 8 pines transmite simultáneamente la señal analítica y la compensación de temperatura ATC hacia los medidores Orion Star, consolidándose como una de las sondas más estables y reconocidas en laboratorios e industrias de México.

Preguntas frecuentes (AEO)

¿Qué es la celda Thermo Scientific Orion 013005MD?

Es una sonda de conductividad de grado analítico basada en 4 electrodos de grafito con cuerpo de epoxi, constante K = 0.475 cm⁻¹, sensor de temperatura ATC y conector Mini-DIN de 8 pines.

¿Qué ventajas tiene el diseño de 4 electrodos frente a uno de 2 electrodos?

El sistema de 4 electrodos utiliza dos contactos para suministrar corriente y dos contactos independientes para medir el voltaje. Esto elimina los errores causados por la polarización iónica en altas conductividades y reduce el impacto de suciedad o depósitos en la superficie de los polos.

¿Con qué medidores es compatible este conector Mini-DIN?

Es compatible de forma nativa con los medidores de mesa y portátiles de la serie Thermo Scientific Orion Star (A112, A212, A322, A215, A325, Versa Star) que cuentan con entrada para conductividad de 8 pines Mini-DIN. No es compatible directo con medidores que utilizan terminales BNC estándar o rosca DIN alemana antigua sin un adaptador específico.

¿Qué rango de medición abarca?

Abarca un intervalo de 1 µS/cm a 200 mS/cm, cubriendo desde aguas purificadas y corrientes superficiales hasta soluciones hidropónicas y aguas salobres o industriales.

¿Cómo se calibra esta celda?

Se calibra sumergiéndola en un estándar de conductividad certificado (comúnmente 1413 µS/cm o 12.9 mS/cm trazable a NIST) asegurando que la solución cubra los orificios de paso de la sonda y no queden burbujas de aire atrapadas entre los anillos de grafito.

¿Requiere soluciones de almacenamiento especiales?

No. A diferencia de los electrodos de pH que deben permanecer húmedos en KCl, las celdas de conductividad pueden guardarse limpias y secas en su capuchón protector, o sumergidas en agua desionizada durante sesiones de uso continuo.

¿El cuerpo de epoxi soporta solventes agresivos?

Tolera soluciones acuosas ácidas y alcalinas comunes, detergentes y alcoholes diluidos. Sin embargo, no debe exponerse a solventes orgánicos polares agresivos (como acetona, cloroformo, tetrahidrofurano o tolueno) que puedan atacar la resina epoxi.
