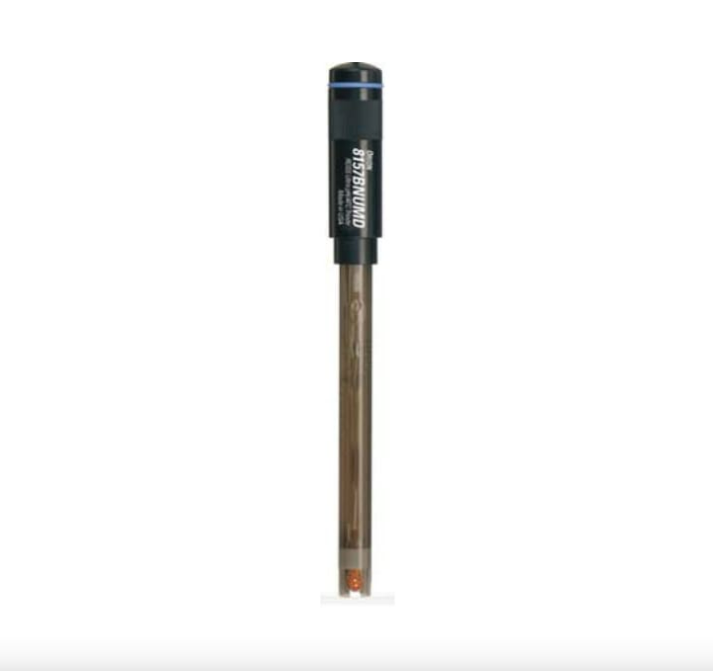

Orion 8157BNUMD | Electrodo pH ROSS Ultra Triode Epoxi

El núcleo tecnológico del 8157BNUMD radica en el sistema de referencia patentado ROSS Ultra. A diferencia de los electrodos convencionales que emplean hilos de referencia de plata/cloruro de plata ($Ag/AgCl$), la tecnología ROSS utiliza un sistema redox de yodo/yoduro completamente libre de iones de plata. Este diseño químico previene la precipitación de sales insolubles y el bloqueo de la unión en muestras biológicas, alimentos, soluciones con proteínas, sulfuros, Tris-buffer o metales pesados. Además, su estabilidad frente a fluctuaciones bruscas de temperatura permite que las lecturas se estabilicen con una exactitud de 0.01 pH en menos de 30 segundos ante cambios térmicos de más de 50 °C.

Su estructura exterior cuenta con un cuerpo de resina epoxi de alta resistencia mecánica que resguarda el bulbo sensor contra golpes, fracturas por varillas agitadoras magnéticas o caídas accidentales. Al ser un modelo rellenable (refillable), permite renovar periódicamente la solución interna de electrolito (ROSS fill solution 810007), extendiendo su durabilidad operativa por varios años bajo la garantía extendida de fábrica ROSS Ultra.

Equipado con un cable multiconductor de 1 metro terminado en conector BNC universal (para la señal de pH) y conector Mini-DIN de 8 pines (para la sonda interna de temperatura), el Orion 8157BNUMD está diseñado para conectarse de manera directa a los medidores de mesa y portátiles de la familia Thermo Scientific Orion Star Series (Star A111, Star A211, Star A321, Star A215, Star A325 y Versa Star Pro) en laboratorios de control de calidad, centros de biotecnología, plantas de tratamiento de agua e industrias agroalimentarias en México.

• Electrodo 3 en 1 Triode: medición simultánea de pH, potencial de referencia y temperatura en un solo cuerpo de 12 mm.

• Sistema de referencia patentado ROSS Ultra libre de iones de plata: elimina el envenenamiento del hilo y la colmatación de la unión.

• Diseño rellenable (refillable) que maximiza la vida útil del sensor mediante reposición periódica del electrolito interno.

• Unión líquida de tipo mecha cerámica (ceramic wick) que proporciona un flujo electrolítico uniforme y reproducible.

• Cuerpo exterior fabricado en resina epoxi de alta durabilidad, resistente a impactos mecánicos y solventes moderados.

• Estabilidad térmica sobresaliente: alcanza lecturas exactas a 0.01 pH en menos de 30 segundos ante gradientes térmicos drásticos.

• Rango analítico integral de 0 a 14 pH en un intervalo térmico de 0 a 100 °C.

• Conectividad dual: conector macho BNC estándar (señal de pH) y conector Mini-DIN de 8 contactos (temperatura ATC).

• Cable blindado de baja capacitancia de 1 metro (3.3 pies) de longitud.

• Totalmente compatible con muestras complejas: apto para matrices con proteínas, sulfuros, Tris buffers, emulsiones y aguas residuales.

✔ Cero obstrucciones por precipitación de plata: Al no contener sales de plata en su referencia interna, no genera precipitados oscuros de sulfuro de plata o complejos proteicos en la unión cerámica.

✔ Compensación de temperatura inmediata en un solo sensor: El termistor interno Mini-DIN elimina la necesidad de sumergir una sonda de temperatura externa separada dentro del matraz.

✔ Máxima resistencia a impactos en laboratorio: Su armazón de epoxi previene fracturas habituales causadas por choques contra paredes de vasos de precipitados o varillas de agitación magnética.

✔ Rendimiento térmico ROSS incomparable: Si la muestra se calienta o enfría respecto a la temperatura de calibración, el electrodo alcanza el equilibrio casi al instante, evitando derivas prolongadas.

✔ Costo total de propiedad reducido: Al poder vaciar, lavar y rellenar la solución electrolítica, el electrodo dura significativamente más que los modelos sellados de gel desechables.

✔ Respaldo metrológico internacional: La línea ROSS Ultra es el estándar de oro en química analítica, cumpliendo con requerimientos estrictos de normas ISO/IEC 17025, GLP y Farmacopea.

Identificación y Fabricación

• Marca: Thermo Scientific (Thermo Fisher Scientific)

• Línea de producto: Orion ROSS Ultra Triode Epoxy-Body pH Electrodes

• Modelo / Número de catálogo: 8157BNUMD

• Tipo de producto: Electrodo combinado de pH rellenable con cuerpo de epoxi y sensor de temperatura integrado (3 en 1)

• País de origen: Estados Unidos (EE. UU.)

Parámetros Metrológicos y de Medición

• Rango de pH: 0.00 a 14.00 pH

• Exactitud en pH: 0.01 pH (en condiciones de calibración estandarizada)

• Punto isopotencial: pH 7.00 (0 mV)

• Pendiente teórica (slope): 92% a 102% (54.4 a 60.3 mV/pH a 25 °C)

• Tiempo de respuesta: Menor a 30 segundos entre gradientes de temperatura de hasta 50 °C

• Rango de temperatura operativa: 0 °C a 100 °C (32 °F a 212 °F)

• Sensor de temperatura integrado: Termistor interno compatible con el circuito ATC de medidores Orion Star

Sistema de Referencia y Electrolito

• Tipo de referencia: Sistema redox ROSS Ultra (patente Thermo Fisher, libre de Ag/AgCl)

• Tipo de unión: Mecha cerámica porosa (ceramic wick)

• Tipo de electrolito: Rellenable líquido

• Solución de llenado recomendada: Solución de electrolito Orion ROSS (Cat. No. 810007, 3M KCl libre de plata)

• Flujo de electrolito: 1 a 5 µL por hora

Propiedades Físicas y Conectividad

• Material del cuerpo: Resina epoxi de grado ingenieril de alta densidad

• Diámetro del cuerpo: 12 mm estándar

• Longitud del cuerpo: 120 mm

• Longitud del cable: 1 metro (3.3 pies)

• Tipo de conectores:

  • Señal de pH: Conector macho BNC estándar

  • Señal de temperatura (ATC): Conector macho Mini-DIN de 8 pines

• Compatibilidad instrumental: Medidores de sobremesa y portátiles Thermo Scientific Orion Star Series (A111, A211, A321, A214, A215, A325, Versa Star Pro)

• 1 × Electrodo de pH 3 en 1 Thermo Scientific Orion ROSS Ultra Triode (8157BNUMD) con cable de 1 m y conectores BNC / Mini-DIN

• 1 × Frasco de 60 mL de solución de llenado de electrodo ROSS (810007)

• 1 × Capuchón / botella protectora de almacenamiento con bulbo humectante

• 1 × Hoja técnica de instrucciones de uso, calibración y reactivación del fabricante

Aplicaciones

• Biotecnología y farmacéutica: Medición rigurosa de pH en medios de cultivo celular, buffers biológicos basados en Tris, sueros y soluciones de albúmina sin riesgo de bloqueo de unión.

• Control de calidad en alimentos y bebidas: Determinación de acidez en leche, yogur, caldos de fermentación, emulsiones cárnicas, salsas y jugos con alto contenido orgánico.

• Plantas de tratamiento de aguas residuales (PTAR): Monitoreo de efluentes industriales complejos que contienen sulfuros, iones metálicos pesados o grasas.

• Agricultura tecnificada y fertirriego: Comprobación precisa de soluciones nutritivas concentradas y muestras de suelo preparadas donde los fertilizantes degradan electrodos de plata.

• Laboratorios universitarios y de investigación: Ensayos donde se requiere monitoreo simultáneo de pH y temperatura sin romper recipientes por agitadores magnéticos.

Los electrodos convencionales de plata ($Ag/AgCl$) suelen fallar en cuestión de semanas al medir muestras con proteínas o sulfuros debido a la precipitación de cristales negros insolubles en el poro cerámico, obligando a limpiezas químicas agresivas que dañan la membrana. Además, los electrodos con cuerpo de vidrio se rompen con facilidad ante cualquier impacto en la mesa de trabajo.

El Thermo Scientific Orion 8157BNUMD resuelve ambas problemáticas: su tecnología ROSS Ultra elimina por completo la plata de la referencia, asegurando estabilidad química en cualquier matriz compleja, mientras que su armadura de resina epoxi previene roturas mecánicas. Al sumar la sonda de temperatura integrada en su conector dual BNC/Mini-DIN, proporciona la máxima exactitud analítica y durabilidad para laboratorios e industrias en México.

Preguntas frecuentes (AEO)

¿Qué es el electrodo Orion ROSS Ultra 8157BNUMD?

Es un electrodo de pH 3 en 1 rellenable con cuerpo de resina epoxi resistente a impactos, sistema de referencia ROSS libre de plata y sensor de temperatura ATC integrado.

¿Qué significa la designación "Triode"?

Indica que combina tres elementos en una sola sonda cilíndrica: el electrodo sensor de pH de vidrio, la semicelda de referencia líquida y un sensor de temperatura integrado para compensación automática (ATC).

¿Por qué la tecnología ROSS Ultra es superior a la referencia de Ag/AgCl convencional?

Porque utiliza un par redox de yodo/yoduro en lugar de hilos de plata. Esto evita que los iones de plata reaccionen con proteínas, Tris-buffers o sulfuros, previniendo el bloqueo permanente de la unión porosa.

¿Con qué medidores es compatible su terminación de cables?

Es compatible de forma nativa con los medidores de pH de sobremesa y portátiles de la serie Thermo Scientific Orion Star (como los modelos A111, A211, A321, A215, A325 y Versa Star Pro), los cuales cuentan con una entrada coaxial BNC para pH y un puerto adyacente Mini-DIN de 8 contactos para la lectura de temperatura.

¿Qué solución de llenado requiere para recargar el electrolito?

Requiere exclusivamente la solución de llenado Orion ROSS (Cat. 810007) basada en cloruro de potasio 3M libre de plata. Nunca deben utilizarse soluciones estándar de KCl saturadas con plata ($AgCl$).

¿Se debe abrir el orificio de llenado al momento de medir?

Sí. Durante la medición y calibración, el tapón o manga deslizante del orificio de llenado superior debe permanecer abierto para permitir que la presión hidrostática mantenga un flujo continuo de electrolito a través de la unión cerámica.

¿Cómo se debe almacenar el electrodo cuando no está en uso?

Debe guardarse dentro de su botella protectora con solución de almacenamiento para electrodos de pH Orion ROSS (Cat. 810001) o, en su defecto, en buffer pH 4.01 con KCl. Nunca debe almacenarse en agua destilada o desionizada.
