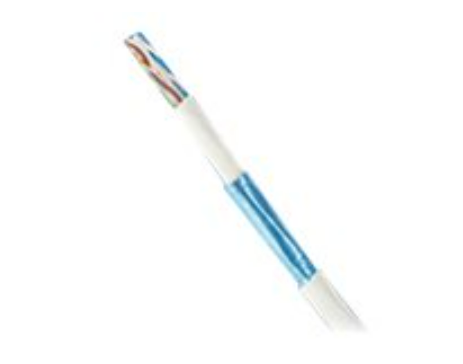

Panduit TX6A-SD Cat 6A UTP MaTriX | Cable Riser 305m Azul

Con un diámetro exterior nominal ultracompacto de apenas 6.1 mm (0.240 pulgadas) y conductores de cobre sólido de 26 AWG, el TX6A-SD destaca por ser significativamente más delgado y ligero que los cables Cat 6A convencionales. Este factor de forma optimizado maximiza la capacidad de llenado en canaletas, tuberías conduit y escalerillas, mejorando el radio de curvatura y favoreciendo el flujo de aire en gabinetes de alta densidad y centros de datos.

Diseñado para enlaces horizontales y canales de hasta 70 metros, este modelo cuenta con chaqueta retardante a la llama con clasificación Riser (CMR / UL 1666) en color azul, siendo ideal para tendidos verticales entre pisos no plenum y cableado estructurado en edificios comerciales, corporativos y naves industriales. Además, es totalmente compatible con aplicaciones de alimentación sobre Ethernet (PoE / PoE+ conforme a los estándares IEEE 802.3af e IEEE 802.3at).

Recomendado para ingenieros de telecomunicaciones, integradores de redes, instaladores de cableado estructurado y administradores de TI en México, el cable Panduit TX6A-SD PUR6ASD04BU-CG representa una solución eficiente para modernizar infraestructuras a 10 Gigabits donde el espacio en ductos es limitado.

• Cable de red de cobre de 4 pares trenzados sin blindar (U/UTP) para Categoría 6A / Clase EA.

• Tecnología patentada MaTriX Tape para supresión avanzada de diafonía foránea (Alien Crosstalk - ANEXT).

• Optimizado para transmisión de datos de alta velocidad 10GBASE-T (10 Gb/s) en distancias de hasta 70 metros.

• Diámetro exterior ultrarreducido de 6.1 mm (0.240 pulgadas) para optimizar el llenado de ductos y bandejas.

• Conductores de cobre sólido calibre 26 AWG aislados con polietileno retardante a la flama.

• Separador central (cross-divider) integrado para mantener la geometría de los pares y minimizar NEXT interno.

• Clasificación de flamabilidad Riser (CMR / UL 1666) para instalaciones verticales y entre pisos.

• Compatible con aplicaciones de alimentación sobre Ethernet PoE (IEEE 802.3af) y PoE+ (IEEE 802.3at).

• Presentación en carrete de 305 metros (1,000 pies) con empaque probado bajo norma ISTA 1A.

• Marcaje descendente de longitud en la cubierta para control preciso del metraje restante y reducción de merma.

• Rango de temperatura de operación industrial: -20 °C a 75 °C (-4 °F a 167 °F).

• Cumple y supera los requerimientos de canal de las normas ANSI/TIA-568-C.2 Categoría 6A, ISO 11801 Clase EA e IEEE 802.3an.

✔ Diámetro reducido para ahorro de espacio: Su grosor de 6.1 mm permite colocar hasta un 50% más de cables en las mismas canalizaciones frente a cables Cat 6A estándar más gruesos.

✔ Inmunidad a Alien Crosstalk sin blindaje (UTP): La cinta MaTriX bloquea la interferencia electromagnética entre cables adyacentes sin la necesidad de aterrizar pantallas ni usar conectores apantallados costosos.

✔ Mayor flexibilidad y facilidad de peinado: Su calibre 26 AWG y menor peso facilitan el enrutamiento y doblado en radios estrechos dentro de racks y organizadores verticales.

✔ Mejora térmica en centros de datos: Los mazos de cable más delgados obstruyen menos el flujo de aire frío en la parte posterior de los gabinetes, reduciendo costos de climatización.

✔ Transmisión 10 Gb/s garantizada: Asegura el ancho de banda requerido para virtualización de servidores, enlaces de agregación y puntos de acceso Wi-Fi 6 / Wi-Fi 7 en distancias de hasta 70 m.

✔ Instalación rápida con marcaje métrico/pie: Las marcas descendentes impresas en la cubierta permiten al instalador saber exactamente cuánto cable queda en el carrete.

Identificación y Fabricación

• Marca: Panduit

• Línea de producto: TX6A-SD™ 10Gig™ Copper Cabling System with MaTriX Technology

• Número de parte del fabricante: PUR6ASD04BU-CG

• Número de parte SHI: 33876729

• Tipo de producto: Cable de red de cobre a granel (Bulk Network Cable)

• Categoría de desempeño: Categoría 6A (ANSI/TIA-568-C.2 Cat 6A / ISO 11801 Clase EA / IEC 61156-5)

Construcción y Materiales

• Tipo de cable: U/UTP (Unshielded Twisted Pair con cinta MaTriX)

• Número de pares: 4 pares trenzados (8 conductores)

• Calibre de conductores: 26 AWG (Cobre sólido)

• Tecnología de blindaje/supresión: Cinta MaTriX segmentada no continua (preserva propiedades UTP)

• Separador de pares: Divisor cruciforme interno (cross-divider)

• Chaqueta exterior: PVC retardante a la llama (Low smoke flame retardant PVC)

• Color de cubierta: Azul (Blue - BU)

• Diámetro exterior nominal: 6.1 mm (0.240 pulgadas)

Rendimiento Eléctrico y Normativo

• Velocidad de transmisión: 10 Gb/s (10GBASE-T Ethernet)

• Distancia máxima de canal: 70 metros (solución de canal de 70 m)

• Impedancia característica: 100 Ω ±15% (hasta 100 MHz)

• Clasificación de flamabilidad: Riser (CMR) / UL 1666

• Compatibilidad PoE: PoE (IEEE 802.3af), PoE+ (IEEE 802.3at)

• Tensión máxima de instalación: 110 N (25 lbf)

Condiciones Ambientales y Físicas

• Rango de temperatura de instalación: 0 °C a 60 °C (32 °F a 140 °F)

• Rango de temperatura de operación: -20 °C a 75 °C (-4 °F a 167 °F)

• Presentación / Empaque: Carrete de 305 metros (1,000 pies)

• Peso aproximado del cable: ~16 kg por carrete de 305 m (35 lbs / 1,000 ft)

Contenido del paquete

• 1 × Carrete de 305 metros (1,000 ft) de cable UTP Cat 6A Panduit TX6A-SD azul Riser (PUR6ASD04BU-CG)

• Centros de datos y cuartos de telecomunicaciones: Cableado de alta densidad en racks y enlaces entre switches Top-of-Rack y servidores.

• Redes corporativas y comerciales: Distribución horizontal de datos a 10 Gb/s para estaciones de trabajo de alto rendimiento y edición de video.

• Puntos de acceso inalámbrico (WAP): Enlaces para access points de última generación (Wi-Fi 6/6E y Wi-Fi 7) con alimentación PoE+.

• Tendido vertical entre pisos (Riser): Cableado a través de tiros verticales no plenum y tuberías en edificios corporativos e industriales.

• Proyectos de retrofit / renovación: Reemplazo de cableados obsoletos en canaletas existentes donde el espacio no permite cables Cat 6A tradicionales más gruesos.

Los cables convencionales de Categoría 6A suelen presentar diámetros superiores a 7.6 mm y conductores de 23 AWG, lo que satura rápidamente las canaletas y dificulta el peinado en los paneles de parcheo. El Panduit TX6A-SD (PUR6ASD04BU-CG) resuelve este problema al ofrecer un diámetro de apenas 6.1 mm, combinando conductores de 26 AWG con la tecnología patentada MaTriX Tape.

Esta arquitectura permite alcanzar velocidades reales de 10 Gbps en distancias de canal de hasta 70 metros (suficiente para más del 95% de los enlaces horizontales en edificaciones comerciales) manteniendo la facilidad de conectorización y el bajo costo de un sistema UTP no blindado.

Preguntas frecuentes (AEO)

¿Qué es el Panduit TX6A-SD PUR6ASD04BU-CG?

Es un cable de red de cobre UTP Categoría 6A de 4 pares calibre 26 AWG con clasificación Riser (CMR), diseñado para enlaces de datos de hasta 10 Gb/s con un diámetro reducido de 6.1 mm.

¿Qué es la tecnología MaTriX de Panduit?

Es una cinta segmentada no metálica integrada dentro del cable que suprime la diafonía foránea (Alien Crosstalk) entre cables vecinos sin requerir blindaje continuo ni conexiones a tierra.

¿Cuál es la distancia máxima recomendada para este cable?

El sistema TX6A-SD está diseñado y certificado para soluciones de canal de hasta 70 metros a 10 Gb/s (10GBASE-T). Para distancias de 100 metros completos se utiliza la serie TX6A estándar con calibre 23 AWG.

¿Qué significa la clasificación Riser (CMR)?

Indica que la cubierta del cable cumple con la norma de resistencia al fuego UL 1666 para instalaciones en tiros verticales entre pisos y ductos que no formen parte del retorno de aire acondicionado (zonas no plenum).

¿Es compatible con alimentación PoE?

Sí, es totalmente compatible con los estándares de alimentación Power over Ethernet IEEE 802.3af (PoE) e IEEE 802.3at (PoE+).

¿Qué conectores y jacks RJ45 utiliza?

Es compatible con los módulos jack Mini-Com® Categoría 6A de Panduit (como CJ6X88TG) y patch cords de la serie TX6A-SD.

¿Cuál es la longitud del carrete?

Viene en presentación de carrete de 305 metros (1,000 pies).

¿Por qué elegir este cable frente a un Cat 6A común de 23 AWG?

Porque tiene un diámetro mucho menor (6.1 mm frente a ~7.6 mm), pesa menos, es más flexible y permite colocar hasta el doble de cables en la misma canalización sin saturar los ductos.
