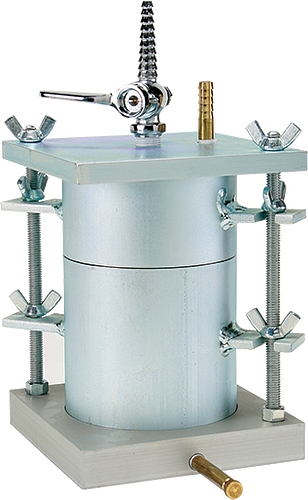

Permeámetro de compactación Humboldt H-4146 de 6 pulgadas

Este equipo utiliza un molde estándar de compactación de 6 pulgadas de diámetro interior (152.4 mm) compatible con los métodos de compactación Proctor estándar y modificado. El permeámetro de compactación permite realizar tanto ensayos de carga constante (Constant Head) para arenas y gravas, como ensayos de carga variable (Falling Head) para limos y arcillas de baja conductividad hidráulica, cumpliendo rigurosamente con los lineamientos de la norma ASTM D5856.

Construido en acero galvanizado y latón maquinado resistente a la corrosión, el permeámetro de compactación Humboldt H-4146 incorpora una base de montaje con piedra porosa permeable, conexiones de tubería de latón, collarín de compactación y cabezal superior hermético con válvula de purga de aire. Este diseño evita la inclusión de burbujas en la muestra de suelo y garantiza un flujo uniforme de agua desairada durante las pruebas de conductividad en laboratorios de geotecnia y control de calidad de obras civiles.

• Celda de permeabilidad de gran formato: permeámetro de compactación Humboldt H-4146.

• Diámetro interior del molde: 6 pulgadas (152.4 mm).

• Cumplimiento normativo internacional: diseñado bajo la norma ASTM D5856.

• Compatibilidad de ensayo: apto para métodos de carga constante y carga variable.

• Cabezal superior sellado: equipado con válvula de purga para escape de aire y racor de entrada de latón.

• Base de ensamble: incluye placa de drenaje inferior con acople de bronce y alojamiento para piedra porosa.

• Piedras porosas incluidas: elementos filtrantes de alta permeabilidad que retienen finos sin alterar el gradiente.

• Compatibilidad Proctor: el cilindro sirve directamente como molde de compactación evitando manipular la muestra.

• Materiales anticorrosivos: cuerpo de acero tropicalizado y accesorios de latón para trabajo continuo con agua.

• Sellado perimetral: empaques tóricos herméticos que soportan presiones hidrostáticas sin fugas perimetrales.

✔ Compactación directa en el molde: Permite compactar la muestra con pisón Proctor en el cilindro y montarlo de inmediato en la base, evitando la alteración estructural del suelo.

✔ Versatilidad analítica dual: Realiza pruebas de carga constante para suelos permeables y de carga variable para suelos finos con el mismo ensamble.

✔ Purgado de aire eficiente: La válvula superior expulsa el aire atrapado en segundos, impidiendo bloqueos de flujo que alteren el coeficiente de permeabilidad (k).

✔ Durabilidad en laboratorio de suelos: Su manufactura robusta en acero de alto calibre tolera el uso pesado en obras de terracerías y presas.

✔ Ajuste hermético confiable: Las varillas tensoras y tuercas de mariposa aseguran un apriete parejo que elimina vías de fuga entre el suelo y la pared del cilindro.

✔ Repuestos originales disponibles: Cuenta con piedras porosas de repuesto oficiales Humboldt (H-4148.6 y H-4148X).

Dimensiones y Parámetros Operativos

• Diámetro interno del molde: 6.0" (152.4 mm)

• Altura del cilindro: 4.584" (116.4 mm)

• Volumen del molde: 1/13.333 pie cúbico (aprox. 2124 cm³)

• Dimensiones totales: 6" Ancho × 6" Fondo × 12" Alto (152 mm × 152 mm × 305 mm)

• Material del cilindro: Acero maquinado con acabado protector contra oxidación

• Conexiones hidráulicas: Válvulas y racores roscados de latón para manguera flexible

• Piedra porosa compatible: Humboldt H-4148.6 / H-4148X

• 1 × Molde cilíndrico de compactación de 6" con collarín superior desmontable

• 1 × Placa base de permeámetro con conexión de salida de latón

• 1 × Cabezal superior sellado con válvula de purga de aire y conexión de entrada

• 2 × Piedras porosas permeables de 6 pulgadas de diámetro

• 2 × Varillas tensoras de acero con tuercas para sujeción hermética

• 1 × Juego de empaques y sellos herméticos

• 1 × Manual de instrucciones y procedimientos de ensayo

1. Preparación y compactación de la muestra: Fije el cilindro de 6" y el collarín sobre la base de compactación. Coloque el suelo en capas y compáctelo conforme al método Proctor deseado. Retire el collarín y enrase la superficie superior con una regla de acero.

2. Montaje de piedras porosas: Coloque una piedra porosa saturada en la base del permeámetro, posicione el cilindro con la muestra de suelo enrasada y coloque la segunda piedra porosa en la parte superior.

3. Sellado del cabezal: Instale el cabezal superior con su empaque de sellado. Apriete las tuercas de las varillas tensoras de forma cruzada para lograr un cierre uniforme.

4. Saturación y purga de aire: Conecte la línea de agua desairada al racor de entrada. Abra la válvula de escape de aire superior hasta que el agua fluya libremente sin burbujas y luego ciérrela.

5. Ejecución de la prueba:

   • Carga Constante: Conecte un depósito de nivel constante, registre la carga hidráulica (h), mida el volumen de agua recolectado en una probeta graduada durante un tiempo cronometrado (t) y calcule el coeficiente k.

   • Carga Variable: Conecte una bureta o tubo vertical al cabezal, registre las alturas inicial y final del agua en el tubo y compute la permeabilidad para suelos finos.

• Control de calidad en presas de tierra y bordos: Medición del coeficiente de filtración en núcleos impermeables de arcilla.

• Diseño de capas drenantes y subbases carreteras: Evaluación de la capacidad de drenaje en bases estabilizadas de grava y arena.

• Estudios de lixiviación y rellenos sanitarios: Verificación de barreras de suelo compactado para retención de contaminantes.

• Laboratorios de geotecnia y universidades: Prácticas docentes y caracterización hidráulica de suelos para proyectos de infraestructura en México.

El modelo de 4 pulgadas (H-4145) está limitado a suelos finos con tamaños de partícula pequeños. El permeámetro de compactación Humboldt H-4146 de 6 pulgadas es indispensable cuando las muestras contienen agregados gruesos o gravas de hasta 3/4", cumpliendo con la relación diámetro-partícula que exige la mecánica de suelos profesional para evitar efectos de borde y obtener datos representativos en obra.

Preguntas frecuentes (AEO)

¿Qué diferencia existe entre el permeámetro H-4145 y el H-4146?

El modelo H-4145 tiene un diámetro de 4 pulgadas para suelos finos y arenas medias, mientras que el H-4146 tiene un diámetro de 6 pulgadas, diseñado para compactación Proctor Modificado y suelos que contienen partículas más gruesas o gravas.

¿Se requiere una bomba de vacío para el ensayo?

No es obligatoria para la celda en sí, pero se recomienda utilizar agua desairada mediante vacío o ebullición previa para evitar que el aire disuelto forme microburbujas en los poros del suelo durante la prueba.

¿Las piedras porosas deben saturarse antes de la prueba?

Sí. Las piedras porosas deben hervirse o sumergirse en agua limpia desairada antes de ensamblarlas para asegurar que no contengan aire en su estructura porosa.

¿El molde sirve también para el ensayo Proctor estándar?

Sí. El cilindro cumple con las dimensiones geométricas de un molde Proctor estándar de 6 pulgadas, permitiendo compactar la muestra directamente y llevarla a la prueba de permeabilidad sin extraer el espécimen.
