El Pinecil V2 es un soldador eléctrico portátil e inteligente diseñado para trabajos de electrónica, reparación, prototipado y soldadura de circuitos impresos. Su formato compacto permite llevarlo fácilmente a diferentes espacios de trabajo, mientras que su sistema de control electrónico proporciona un ajuste preciso de la temperatura.

El Pinecil V2 utiliza el firmware IronOS y un procesador RISC-V de 32 bits, integrando funciones avanzadas como detección de inactividad, modo de suspensión, apagado automático y control de temperatura. PINE64 también incorpora en la versión V2 conectividad Bluetooth Low Energy (BLE) para funciones de control y desarrollo.

Una de sus principales ventajas es la posibilidad de utilizar diferentes fuentes de alimentación. Puede alimentarse mediante USB-C con Power Delivery (PD) o Quick Charge (QC 3.0), así como mediante un conector de barril DC 5525, ofreciendo mayor flexibilidad que un cautín convencional.

El equipo puede trabajar con temperaturas configurables entre 100 y 400 °C y alcanza su temperatura de operación en aproximadamente 12 segundos, según la ficha de ameriDroid.

Su diseño ligero, pantalla OLED y puntas reemplazables lo convierten en una herramienta práctica para técnicos, estudiantes, ingenieros, makers, laboratorios y talleres de reparación electrónica.

• Soldador eléctrico portátil inteligente.

• Modelo Pinecil V2.

• Control electrónico de temperatura.

• Rango ajustable de 100 a 400 °C.

• Calentamiento rápido en aproximadamente 12 segundos.

• Pantalla OLED monocromática.

• Pantalla de 0.69 pulgadas.

• Resolución de pantalla de 96 × 16 píxeles.

• Procesador RISC-V de 32 bits.

• Microcontrolador Bouffalo BL706.

• Frecuencia del procesador de hasta 144 MHz.

• Firmware IronOS.

• Modo de suspensión.

• Detección de inactividad y movimiento.

• Apagado automático.

• Función de calentamiento rápido Boost.

• Alimentación mediante USB-C.

• Compatible con USB-C PD y QC 3.0.

• Entrada de alimentación DC 5525.

• Conectividad BLE Bluetooth.

• GPIO disponible mediante USB-C.

• Punta reemplazable.

• Incluye punta corta ST-B2.

• Compatible con puntas Pinecil y puntas TS100.

• Diseño compacto y ligero.

• Certificaciones FCC, CE RED y RoHS.

✔ Portátil y ligero: su reducido tamaño permite llevarlo fácilmente entre diferentes estaciones de trabajo.

✔ Calentamiento rápido: alcanza la temperatura de operación en aproximadamente 12 segundos, reduciendo el tiempo de espera.

✔ Control preciso de temperatura: permite seleccionar temperaturas entre 100 y 400 °C.

✔ Alimentación USB-C: puede utilizar cargadores USB-C compatibles con Power Delivery, facilitando su uso con fuentes de alimentación modernas.

✔ Entrada DC adicional: también puede utilizar una fuente mediante conector de barril DC 5525.

✔ Modo de suspensión: reduce el calentamiento de la punta cuando el soldador permanece inactivo.

✔ Apagado automático: ayuda a mejorar la seguridad y evitar calentamiento innecesario.

✔ Puntas reemplazables: permite cambiar la punta según la aplicación de soldadura.

✔ Compatible con TS100: PINE64 indica compatibilidad con diferentes puntas utilizadas en el ecosistema TS100.

✔ Firmware IronOS: proporciona funciones avanzadas de control y configuración.

✔ Procesador RISC-V: además de utilizarse como soldador, el Pinecil V2 incorpora características orientadas al desarrollo y experimentación con hardware abierto.

✔ Bluetooth Low Energy: la versión V2 incorpora BLE para funciones de control y desarrollo.

Marca: PINE64

Modelo: Pinecil V2

Tipo: Soldador eléctrico portátil inteligente

Temperatura

• Rango: 100 a 400 °C

• Ajuste mediante botones de control.

• Pantalla digital OLED.

Tiempo de calentamiento

• Aproximadamente 12 segundos hasta alcanzar la temperatura de operación.

Alimentación

El Pinecil V2 cuenta con dos opciones de entrada:

• USB-C

• DC 5525

USB-C

• USB-C Power Delivery (PD).

• QC 3.0.

• 12 a 20 V.

• Hasta 3 A según la configuración de entrada indicada por ameriDroid.

PINE64 especifica para el V2 una alimentación recomendada de 12 a 24 V y hasta 88 W con las condiciones correspondientes.

Entrada DC

• Conector DC 5525.

• 12 a 24 V.

• Requiere una fuente capaz de proporcionar al menos 3 A.

Importante: solamente debe utilizarse una entrada de alimentación a la vez, USB-C o DC.

Potencia

PINE64 especifica para Pinecil V2 una capacidad de hasta 88 W a 24 V, dependiendo de las condiciones de alimentación y la punta utilizada.

La potencia efectiva depende de:

• Voltaje de alimentación.

• Corriente disponible.

• Tipo de punta.

• Fuente utilizada.

• Condiciones de trabajo.

Para obtener un calentamiento más rápido, PINE64 recomienda utilizar una fuente USB-C PD de mayor potencia; una fuente de 20 V ofrece un mejor rendimiento que una fuente de menor voltaje.

Sistema de control

El Pinecil V2 utiliza IronOS, un firmware diseñado para proporcionar control avanzado de la estación de soldadura.

Entre sus funciones se encuentran:

• Control de temperatura.

• Modo de suspensión.

• Detección de movimiento.

• Apagado automático.

• Funciones configurables.

• Visualización de información en pantalla.

El sistema está basado en un microcontrolador Bouffalo BL706 con procesador RISC-V de 32 bits a 144 MHz.

Pantalla OLED

El Pinecil V2 incorpora una pantalla:

• Tecnología: OLED monocromática

• Tamaño: 0.69 pulgadas

• Resolución: 96 × 16 píxeles

La pantalla permite visualizar información relacionada con el funcionamiento y configuración del soldador.

Punta de soldadura

El Pinecil V2 incluye una punta corta:

ST-B2

Características

• Tipo: ST-B2

• Longitud: 86 mm

• Peso: 8.2 g

El diseño de la versión V2 incorpora una punta más corta que contribuye al formato compacto del equipo.

Además, PINE64 indica que el Pinecil es compatible con diferentes puntas del ecosistema TS100, proporcionando distintas opciones para trabajos de soldadura.

Función Boost

El Pinecil V2 cuenta con una función de Boost para proporcionar un incremento rápido de temperatura cuando se necesita mayor aporte térmico.

Esta función resulta útil cuando se trabaja con:

• Superficies con mayor disipación térmica.

• Conectores.

• Cables.

• Componentes con mayor masa térmica.

• Uniones de soldadura que requieren recuperación rápida de temperatura.

Modo de suspensión y apagado automático

El Pinecil V2 incorpora funciones inteligentes destinadas a reducir el calentamiento innecesario.

El sistema puede detectar períodos de inactividad y activar el modo de suspensión, reduciendo la temperatura de la punta. También dispone de funciones de apagado automático.

Esto ayuda a:

• Mejorar la seguridad.

• Reducir el desgaste de la punta.

• Disminuir el consumo energético.

• Evitar que el soldador permanezca a máxima temperatura durante períodos prolongados.

El Pinecil V2 puede utilizarse en:

• Reparación de PCB.

• Electrónica.

• Soldadura de componentes SMD.

• Prototipado electrónico.

• Reparación de cables.

• Reparación de conectores.

• Ensamble de circuitos.

• Laboratorios de electrónica.

• Mantenimiento de equipos.

• Proyectos DIY.

• Makers y robótica.

• Desarrollo de hardware.

• Universidades.

• Educación tecnológica.

• Reparación de dispositivos electrónicos.

Su formato compacto y control electrónico de temperatura permiten utilizarlo para trabajos que requieren precisión.

Es adecuado para:

• Resistencias.

• Capacitores.

• LEDs.

• Conectores.

• Cables.

• Circuitos integrados.

• Componentes SMD.

• Placas PCB.

La selección de temperatura debe realizarse de acuerdo con el tipo de soldadura, componente y material de la placa.

Según la configuración comercial de ameriDroid, incluye:

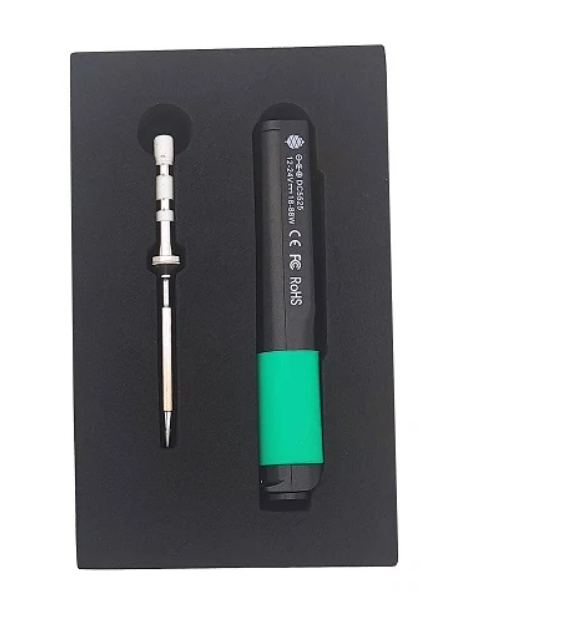

• 1 × Pinecil V2

• 1 × Punta de soldadura ST-B2 corta

La fuente de alimentación no está indicada como incluida en el contenido del paquete consultado, por lo que debe considerarse un accesorio independiente.
