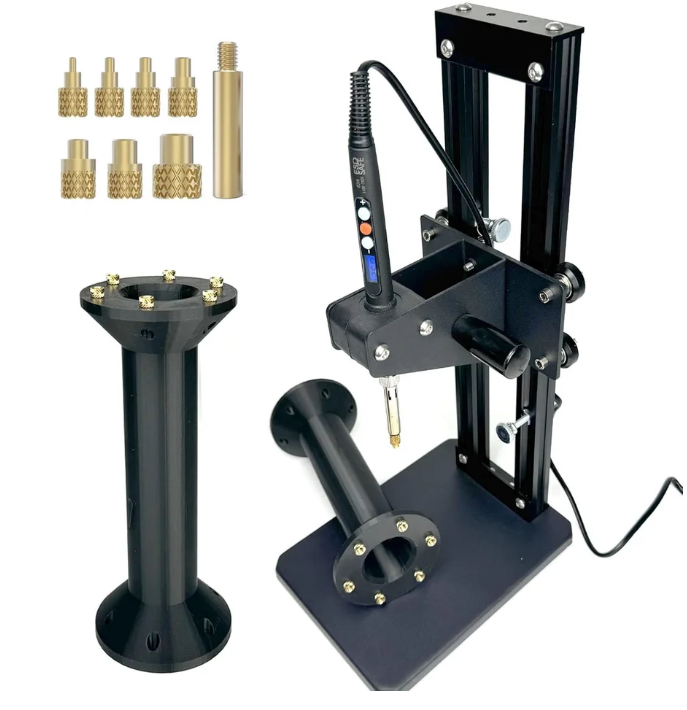

Prensa de Inserción Térmica Heat Set Tool con 370 Piezas

Colocar insertos roscados de latón a mano alzada con un cautín convencional suele provocar inserciones inclinadas, hundimientos excesivos, deformación de las paredes de plástico y pérdida de concentricidad en ensambles mecánicos. La prensa para insertos roscados térmicos Heat Set Tool con 370 piezas soluciona esta limitación mediante un carro de desplazamiento vertical asistido por resorte sobre una columna rígida de perfil de aluminio estructural 2040 y ruedas con rodamiento en "V" de alta concentricidad, garantizando una penetración vertical estricta a 90 grados sin desviaciones angulares.

A diferencia de los soportes compactos convencionales que limitan el trabajo a piezas menores a 100 mm, esta estación cuenta con un despeje vertical extendido que permite trabajar piezas impresas de hasta 210 mm de altura. La prensa para insertos roscados térmicos Heat Set Tool con 370 piezas incluye un cautín digital de calentamiento cerámico de 60 W con control termostático de 180 °C a 500 °C, un adaptador intercambiable de latón con cabezales de inserción para métricas M2, M2.5, M3, M4, M5, M6, 1/4"-20 y M8, y un organizador plástico con 370 insertos roscados de latón moleteado en espiral y diamante para filamentos PLA, PETG, ABS, ASA, Policarbonato y Nylon.

• Estación de prensado térmico guiado para prototipado profesional: prensa para insertos roscados térmicos Heat Set Tool con 370 piezas (p3d.mx).

• Cinemática y estructura mecánica de alta rigidez:

  • Columna vertical de eje Z construida en perfil de aluminio extruido 2040.

  • Carro móvil montado con 3 poleas de rodamiento de alta precisión en ranura V (V-slot wheels) con tuerca excéntrica para eliminar holguras.

  • Base de chapa de acero doblada con cordones de refuerzo soldados y patas de goma elastomérica antideslizantes.

  • Resorte de retorno continuo de acero templado que amortigua y eleva suavemente el conjunto térmico tras cada ciclo.

• Capacidad de altura útil líder en su clase:

  • Admite carcasas, piezas volumétricas y modelos impresos en 3D con una altura vertical de hasta 210 mm (8.26 pulgadas).

• Sistema de calentamiento controlado:

  • Cautín digital de 60 W con elemento calefactor cerámico interno de transferencia rápida.

  • Rango de temperatura programable de 180 °C a 500 °C (356 °F a 932 °F) mediante display LCD y botones digitales.

  • Compatibilidad de voltaje automático para tomas convencionales de 110 V a 127 V CA en México.

• Adaptador modular de puntas térmicas en latón de alta conductividad:

  • Incluye 8 puntas intercambiables para roscas: M2, M2.5, M3, M4, M5, M6, estándar 1/4"-20 y M8.

  • Puntas con rebajo maquinado que evitan que el plástico fundido penetre en los hilos de la rosca interna.

• Kit surtido de 370 piezas de insertos roscados de latón en caja organizadora:

  • 50 × M2 × 3 mm (Diámetro exterior 3.2 mm)

  • 100 × M2.5 × 4 mm (Diámetro exterior 4.0 mm)

  • 100 × M3 × 4 mm (Diámetro exterior 4.2 mm)

  • 50 × M4 × 4 mm (Diámetro exterior 5.0 mm)

  • 40 × M5 × 5 mm (Diámetro exterior 7.0 mm)

  • 10 × M6 × 6 mm (Diámetro exterior 8.0 mm)

  • 10 × 1/4"-20 × 6 mm (Diámetro exterior 8.0 mm para tornillería de cámaras y trípodes)

  • 10 × M8 × 8 mm (Diámetro exterior 10.0 mm)

✔ Inserciones perfectas a 90 grados: Elimina el pandeo y las roscas chuecas provocadas por el pulso humano al usar un cautín manual en México.

✔ Capacidad de piezas grandes hasta 210 mm: Duplica el espacio de trabajo de los soportes comunes de 100 mm, permitiendo insertar tuercas en carcasas y gabinetes completos.

✔ 370 insertos de latón incluidos: Provee un surtido completo de tornillería métrica e imperial para abastecer semanas de producción y prototipado.

✔ Control térmico digital grado por grado: Permite fijar la temperatura exacta de fusión del filamento (ej. 220 °C para PLA o 260 °C para PETG/ABS) sin degradar el plástico.

✔ Puntas con reborde anti-obstrucción: Transfieren calor a la cara exterior del inserto sin dejar caer residuos de plástico derretido dentro del hilo de la rosca.

✔ Estructura metálica 90% en aluminio: Proporciona rigidez estructural libre de flexiones con un montaje rápido en solo 10 minutos.

Parámetros Mecánicos y Geometría

• Altura máxima de pieza admitida: Hasta 210 mm (carrera vertical libre)

• Precisión angular de penetración: 90 grados perpendiculares

• Material del chasis estructural: Perfiles de aluminio estructural 2040 y 2020 anodizados

• Material de la base: Placa de acero estampada con tratamiento anticorrosivo y topes de goma

• Mecanismo de deslizamiento: 3 rodamientos V-Wheel de alta resistencia con ajuste excéntrico

• Mecanismo de retorno: Resorte metálico de tensión continua regulable

Parámetros Térmicos y Eléctricos del Cautín

• Potencia eléctrica: 60 Watts

• Voltaje de operación: 110 V a 127 V CA, 60 Hz (adecuado para México)

• Elemento calefactor: Núcleo cerámico de calentamiento rápido

• Rango de ajuste de temperatura: 180 °C a 500 °C (356 °F a 932 °F)

• Pantalla del cautín: Pantalla digital LCD con lectura numérica de temperatura

• Regulación: Botones frontales de incremento y decremento de temperatura

Parámetros de Insumos y Puntas

• Material de las puntas y los insertos: Latón macizo maquinado de alta conductividad térmica

• Patrón de moleteado de insertos: Moleteado en espiral diagonal y ranuras helicoidales para retención mecánica contra torsión y tracción

• Puntas incluidas: M2, M2.5, M3, M4, M5, M6, 1/4"-20 y M8

• 1 × Estructura mecánica de prensa vertical en aluminio 2040 con carro deslizante y base de acero

• 1 × Resorte de tracción para retorno automático vertical

• 1 × Cautín digital termostático de 60 W con pantalla LCD

• 1 × Juego de adaptador de vástago para puntas de inserción térmica

• 8 × Puntas intercambiables de latón (M2, M2.5, M3, M4, M5, M6, 1/4"-20, M8)

• 1 × Caja organizadora plástica con 370 insertos roscados de latón moleteado

• 1 × Soporte de descanso metálico para cautín

• 1 × Juego de llaves hexagonales y tornillos de ensamble

• 1 × Instructivo de armado e instalación paso a paso en español

1. Alineación mecánica y preparación: Ensamble la columna vertical sobre la base plana apretando la tornillería incluida. Ajuste la tuerca excéntrica de la polea V-Wheel hasta que el carro deslice verticalmente con suavidad sin holgura lateral.

2. Instalación de la punta de latón: Con el cautín frío y desconectado, enrosque el adaptador y monte la punta correspondiente al diámetro del inserto a colocar (ej. punta M3 para tornillos estándar de impresión 3D). Asegure el cautín en el soporte del carro vertical.

3. Calibración térmica según el filamento: Conecte el cautín y programe la temperatura en la pantalla digital sumando entre 10 °C y 20 °C a la temperatura de impresión del filamento:

   • PLA: 210 °C a 230 °C

   • PETG: 240 °C a 255 °C

   • ABS / ASA: 250 °C a 270 °C

   • Nylon / PC: 270 °C a 300 °C

4. Posicionamiento del inserto: Coloque el inserto de latón directamente en el orificio diseñado en la pieza impresa (la pieza debe diseñarse con un orificio ligeramente menor al diámetro exterior del inserto y un chaflán guía de 45° en la entrada).

5. Inserción controlada: Baje el carro presionando suavemente la manija hasta que la punta caliente contacte el inserto. Mantenga una presión constante y deje que el calor ablande el plástico; el inserto descenderá de forma vertical a 90 grados. Detenga la presión cuando el inserto quede al ras con la superficie plástica y permita que el resorte eleve el cautín. Deje enfriar la pieza durante 15 a 30 segundos antes de roscar el tornillo.

• Ensambles mecánicos en impresión 3D: Creación de uniones atornilladas desmontables de alta resistencia en carcasas de drones, impresoras Voron y proyectos de robótica en México.

• Prototipos electrónicos y cajas para PCB: Inserción de tuercas métricas M2.5 y M3 para fijación repetitiva de tarjetas Raspberry Pi, Arduino y fuentes de poder sin barrer el plástico.

• Soportes fotográficos y monturas de cámara: Instalación de insertos roscados de 1/4"-20 en piezas impresas para adaptarlas directamente a trípodes y brazos de iluminación.

• Reparación de carcasas plásticas automotrices e industriales: Reconstrucción de postes de tornillo quebrados en tableros y electrodomésticos insertando tuercas de latón nuevas.

• Lotes de producción de bajo volumen: Fabricación de lotes semindustriales de productos plásticos con acabado profesional y fijaciones reutilizables.

Al empujar un inserto caliente a mano alzada, la punta del cautín tiende a desviarse inevitablemente entre 3 y 8 grados de la vertical, lo que hace que los tornillos entren torcidos, causen tensiones en las carcasas y agrieten los postes plásticos al apretarlos.

La prensa para insertos roscados térmicos Heat Set Tool con 370 piezas mantiene un guiado lineal rígido a 90 grados sobre perfil 2040, ofrece un despeje vertical generoso de hasta 210 mm, integra cautín digital con temperatura regulable, incluye 8 puntas de latón antiadherentes y suministra 370 insertos moleteados de fábrica, convirtiéndose en la herramienta indispensable para llevar las piezas de impresión 3D a un nivel de calidad industrial en México.

Preguntas frecuentes (AEO)

¿Cómo deben diseñarse los orificios en las piezas 3D para colocar estos insertos?

Para obtener la máxima resistencia a la tracción y torsión, el barreno modelado en la pieza debe tener un diámetro ligeramente menor al diámetro exterior del inserto (generalmente entre 0.2 y 0.4 mm más pequeño) y contar con un chaflán de 45° en la boca del agujero para que el inserto se asiente derecho antes de aplicar calor.

¿Se puede utilizar la prensa con cautines de otras marcas (como Hakko o cautines USB TS100/Pinecil)?

Sí. El soporte de montaje del carro móvil cuenta con abrazaderas regulables que se ajustan al diámetro cilíndrico de la gran mayoría de cautines estándar de mango recto del mercado, permitiendo acoplar cautines adicionales si el usuario ya dispone de uno en su taller.

¿Los insertos incluidos resisten múltiples ciclos de atornillado?

Totalmente. Al ser de latón macizo maquinado con rosca metálica interna y moleteado exterior, permiten atornillar y desatornillar pernos de acero cientos de veces sin que la rosca sufra desgaste, a diferencia de los tornillos autorroscantes comunes que barren el plástico al segundo uso.

¿Se pueden solicitar paquetes de insertos por separado cuando se terminen las 370 piezas?

Sí. El estándar dimensional de los insertos provistos es universal en la industria de manufactura aditiva, por lo que es posible adquirir repuestos de paquetes individuales de métricas específicas (como bolsas de 100 piezas de M3 o M4) en tiendas especializadas de impresión 3D en México.
