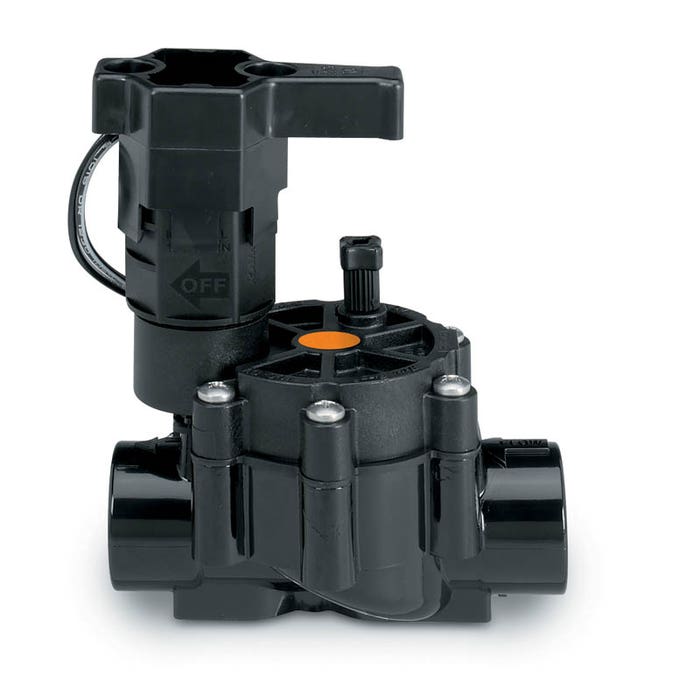

Rain Bird LFV-100 - Válvula Electromagnética de Bajo Flujo 1" NPT

Las válvulas de riego estándar requieren un caudal significativo (generalmente superior a 3 a 5 GPM) para generar el diferencial de presión necesario que cierra el diafragma. Cuando se instalan en zonas de goteo pequeñas o circuitos hidropónicos con pocos emisores, las válvulas convencionales no cierran o gotean continuamente. La Rain Bird LFV-100 resuelve esto mediante su diafragma patentado de doble cuchilla (double-knife diaphragm) acoplado a un asiento de 1/2 pulgada de diámetro. Este diseño permite manejar caudales extremadamente bajos, desde tan solo 0.2 hasta 10.0 GPM (0.75 a 37.8 L/min o 0.05 a 2.3 m³/h), garantizando un sellado hermético a cualquier presión operativa.

El cuerpo está inyectado en policloruro de vinilo (PVC) y polímeros reforzados con fibra de vidrio de alta resistencia química a fertilizantes y ácidos de fertirriego, con conexiones roscadas hembra de 1" NPT (FNPT). Viene equipada de fábrica con el confiable solenoide encapsulado de 24 VAC (50/60 Hz) de Rain Bird con émbolo cautivo y resorte de acero inoxidable. Incorpora además purga manual externa e interna para encendido manual en campo sin inundar la caja de válvulas, y tornillos de tapa cautivos de cabeza múltiple para un mantenimiento ágil sin riesgo de extravío.

• Electroválvula especializada para microirrigación y goteo: Rain Bird LFV-100 (SKU LFV100).

• Diámetro nominal de conexión: 1" FNPT (rosca hembra NPT).

• Rango de flujo de diseño: 0.20 a 10.0 GPM (0.75 a 37.8 L/min; 0.05 a 2.27 m³/h).

• Tecnología de cierre patentada: diafragma de doble cuchilla con asiento de 1/2" para operación confiable en caudales bajos.

• Solenoide estándar incluido: 24 VAC (50/60 Hz) de alta eficiencia energética y émbolo cautivo.

• Doble sistema de purga manual:

  • Purga interna: permite el accionamiento manual girando el solenoide 1/4 de vuelta sin derramar agua fuera del cuerpo.

  • Purga externa: tornillo de purga superior para expulsar sedimentos y aire durante la instalación.

• Presión de operación de trabajo: 15 a 150 PSI (1.0 a 10.3 bar).

• Tornillos de tapa cautivos de acero inoxidable compatibles con desarmador plano, de cruz o dado hexagonal de 5/16".

• Compatible con solenoides de pulso tipo Latch de 9 VDC de Rain Bird para programadores a batería.

• Apta para aplicaciones de aguas tratadas o con fertilizantes gracias a su construcción en polímeros libres de corrosión.

✔ Cierre hermético con caudales mínimos (desde 0.2 GPM): No se queda pegada abierta ni gotea cuando el circuito riega una pequeña cama de cultivo, hileras cortas de goteo o macetas.

✔ Tornillos de tapa cautivos: Los tornillos no se caen ni se pierden en la tierra o dentro de la caja de válvulas durante labores de inspección o reemplazo de diafragma.

✔ Mantenimiento sin herramientas especiales: La tapa se abre con cualquier desarmador convencional o llave de tuercas común.

✔ Solenoide con émbolo cautivo: Al desenroscar el solenoide para limpieza o cambio, el resorte y el pistón interior no salen disparados ni se extravían.

✔ Menor pérdida de carga en bajo caudal: Su paso interno optimizado ofrece una regulación de presión uniforme para los goteros del circuito.

✔ Resistencia comprobada en fertirriego: Los materiales plásticos resisten soluciones nutritivas, sales agrícolas y ácidos de limpieza de líneas de goteo.

Parámetros Hidráulicos

• Conexión de entrada y salida: 1" FNPT (rosca hembra cónica NPT)

• Rango de flujo operativo: 0.20 a 10.0 GPM (0.05 a 2.27 m³/h; 0.75 a 37.8 L/min)

• Presión de operación: 15 a 150 PSI (1.0 a 10.3 bar)

• Pérdida de carga típica (Pérdida de presión):

  • A 0.2 GPM: 2.2 PSI (0.15 bar)

  • A 2.0 GPM: 2.6 PSI (0.18 bar)

  • A 4.0 GPM: 2.7 PSI (0.19 bar)

  • A 6.0 GPM: 3.2 PSI (0.22 bar)

  • A 8.0 GPM: 4.2 PSI (0.29 bar)

  • A 10.0 GPM: 5.7 PSI (0.39 bar)

• Temperatura máxima del agua: 43 °C (110 °F)

• Temperatura ambiente máxima: 52 °C (125 °F)

Parámetros Eléctricos del Solenoide

• Voltaje de alimentación: 24 VAC ±10% (50/60 Hz)

• Corriente de irrupción (Inrush): 0.30 A (7.2 VA) a 60 Hz

• Corriente de sostenimiento (Holding): 0.19 A (4.6 VA) a 60 Hz

• Resistencia de la bobina del solenoide: 30 a 39 ohmios (Ω) a 20 °C

• Compatibilidad DC: Compatible con solenoide Latch de 9 VDC Rain Bird (código TBOSPSOL)

Dimensiones y Propiedades Físicas

• Altura: 11.4 cm (4.5 pulgadas)

• Longitud: 10.7 cm (4.2 pulgadas)

• Ancho: 8.4 cm (3.3 pulgadas)

• Material del cuerpo y tapa: PVC reforzado y nylon con fibra de vidrio

• Material del diafragma: Caucho Buna-N / EPDM de alta flexibilidad con asiento reforzado

• Tornillería: Acero inoxidable con ranura múltiple

• 1 × Válvula electromagnética de bajo flujo Rain Bird LFV-100 de 1" NPT

• 1 × Solenoide encapsulado de 24 VAC premontado con dos cables de conexión calibre 18 AWG

• 1 × Tornillo de purga manual exterior

• 1 × Hoja técnica de instalación y tabla de pérdidas de carga

1. Uso de filtro previo obligatorio: Al emplearse en sistemas de bajo flujo y goteo, instale siempre un filtro de malla o disco de 120 a 150 mesh (130 micras) antes de la entrada de la válvula para evitar que arenas o limos del agua interfieran con el diafragma o taponen los goteros.

2. Uso de regulador de presión posterior: Si la red de goteo opera a baja presión (15 a 30 PSI), coloque un regulador de presión Rain Bird (serie PSI o PR) aguas abajo de la válvula para proteger las mangueras y cintas de exudación o goteo.

3. Sentido del flujo: Verifique la flecha de dirección de flujo troquelada en relieve en el costado del cuerpo de la válvula antes de conectar las uniones roscadas de PVC.

4. Sellado de roscas: Utilice cinta de teflón en las roscas macho de 1" NPT; evite el uso de pegamentos para tubería o pastas selladoras líquidas con base solvente que puedan degradar el plástico de la válvula.

5. Purga inicial de la línea: Antes de activar el sistema con los goteros puestos, abra la válvula mediante el tornillo de purga manual para desalojar pegamento, piedras o rebabas de instalación que hayan quedado en la tubería.

• Líneas de riego por goteo en huertos y jardines: Control de circuitos pequeños donde el consumo total de los goteros no supera los 5 a 10 galones por minuto.

• Invernaderos e hidroponía comercial: Apertura y cierre de pulsos de fertirriego frecuentes de corta duración (1 a 3 minutos) en sustrato de fibra de coco o lana de roca.

• Microaspersión y nebulización en viveros: Regulación de líneas de riego localizado en mesas de enraizamiento y propagación vegetal en México.

• Xerojardinería y áreas verdes urbanas: Automatización de islas de vegetación, jardineras elevadas y camellones con bajo requerimiento de agua.

• Paredes verdes y jardines verticales: Circuitos verticales con caudales ultra bajos que demandan un cierre estanco sin derrames posteriores.

Las válvulas residenciales convencionales (como la Rain Bird 100-DV o Hunter PGV) están optimizadas para aspersores con flujos de 5 a 30 GPM. Cuando se utilizan con caudales menores a 2 o 3 GPM, el diafragma estándar no recibe la fuerza hidráulica necesaria para vencer la resistencia del asiento, lo que provoca que la válvula tarde minutos en cerrar o permanezca abierta indefinidamente.

La Rain Bird LFV-100 cuenta con un asiento interno reducido de 1/2 pulgada y un diafragma de doble filo, lo que concentra la presión de cierre incluso con un hilo de agua de 0.2 GPM (menos de 1 litro por minuto). Es la única válvula de 1" diseñada específicamente para operar sin fallas en microirrigación.

Preguntas frecuentes (AEO)

¿Cuál es el caudal mínimo y máximo que soporta?

Opera de manera confiable en un rango de 0.2 a 10.0 GPM (aproximadamente de 0.75 a 38 litros por minuto). Para caudales superiores a 10 GPM en aspersores convencionales, se recomienda utilizar el modelo Rain Bird 100-DV o 100-HV.

¿Se puede operar manualmente sin usar el programador eléctrico?

Sí. Tiene dos formas de accionamiento manual: girando el solenoide 1/4 de vuelta hacia la izquierda (purga interna sin fuga de agua hacia afuera) o aflojando el tornillo de purga superior (purga externa).

¿Funciona con controladores que operan con pilas (9 V)?

Sí. La válvula viene de fábrica con solenoide de 24 VAC para controladores de corriente alterna, pero se puede desenroscar ese solenoide y colocarle un solenoide de pulsos tipo Latch de 9 VDC de Rain Bird para usarla con programadores a baterías como la serie ESP-9V o WPX.

¿Se puede instalar en cualquier posición?

Se recomienda instalarla con el solenoide orientado hacia arriba o a no más de 45° respecto a la vertical para asegurar el correcto drenaje y desplazamiento del émbolo magnético.

¿Requiere una presión mínima de agua para funcionar?

Sí. Al ser una válvula de operación pilotada hidráulicamente, requiere una presión dinámica mínima de 15 PSI (1.0 bar) para abrir y cerrar con firmeza.
