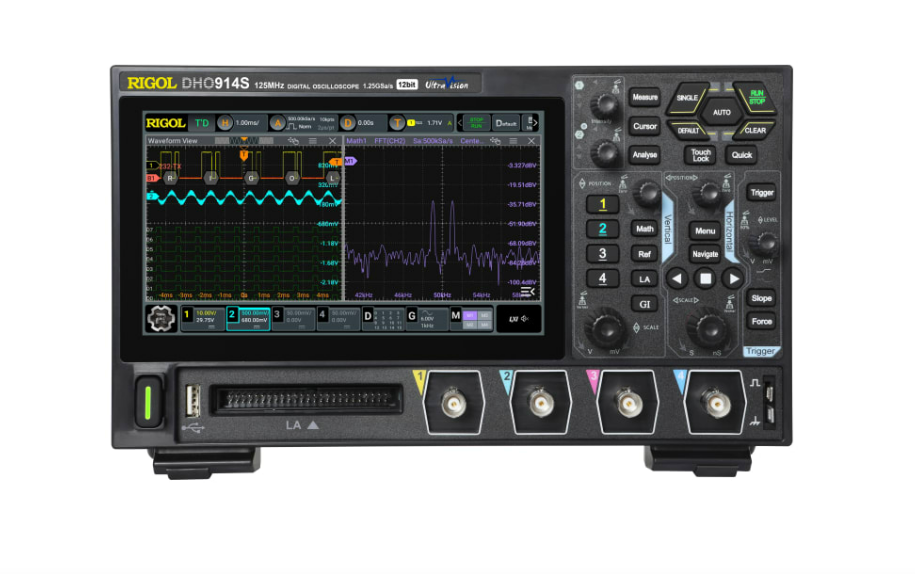

El Rigol DHO914S es un osciloscopio digital de señal mixta de alto rendimiento diseñado para aplicaciones de electrónica, ingeniería, investigación, desarrollo, mantenimiento y educación.

Este modelo combina 4 canales analógicos con ancho de banda de 125 MHz, una frecuencia de muestreo de hasta 1.25 GSa/s, profundidad de memoria de hasta 50 Mpts y resolución vertical de 12 bits, proporcionando una representación detallada de las señales eléctricas.

Una de las principales ventajas del DHO914S es que integra un generador de funciones arbitrarias de un canal y 25 MHz, con frecuencia de muestreo de 156 MSa/s y resolución vertical de 14 bits. Permite generar señales senoidales, cuadradas, rampas, DC, ruido y formas de onda definidas por el usuario.

Además, el equipo incorpora análisis Bode, una función especialmente útil para estudiar la respuesta en frecuencia, ganancia y fase de circuitos como fuentes conmutadas, amplificadores operacionales y redes de retroalimentación.

El DHO914S también puede convertirse en una solución de medición de señales mixtas mediante una sonda lógica PLA2216 opcional, habilitando hasta 16 canales digitales para analizar simultáneamente señales analógicas y digitales.

Su pantalla táctil capacitiva de 7 pulgadas y 1024 × 600 píxeles, junto con su diseño compacto, facilita la operación en laboratorios donde se requiere un instrumento profesional sin ocupar demasiado espacio.

• Osciloscopio digital de señal mixta.

• 4 canales analógicos.

• 125 MHz de ancho de banda.

• Frecuencia de muestreo de hasta 1.25 GSa/s.

• Memoria de hasta 50 Mpts.

• Resolución vertical de 12 bits.

• Hasta 1,000,000 formas de onda por segundo en modo UltraAcquire.

• Tecnología de fósforo digital.

• Gradación de intensidad en tiempo real de 256 niveles.

• Pantalla táctil capacitiva de 7 pulgadas.

• Resolución de pantalla de 1024 × 600 píxeles.

• 16 canales digitales opcionales mediante PLA2216.

• Generador de funciones arbitrarias integrado de 25 MHz.

• Generador de señales de 1 canal.

• Muestreo del generador de hasta 156 MSa/s.

• Resolución vertical del generador de 14 bits.

• Formas de onda estándar y definidas por el usuario.

• Análisis de respuesta en frecuencia mediante Bode Plot.

• Bajo nivel de ruido.

• Interfaz LAN.

• USB Host.

• USB Device.

• Salida HDMI.

• Conector USB-C.

• Compatible con montaje VESA 100 × 100 mm.

• Incluye 4 sondas PVP3150.

• Certificado de calibración incluido.

✔ 4 canales analógicos: permite observar simultáneamente diferentes señales de un circuito.

✔ 125 MHz de ancho de banda: adecuado para una amplia variedad de aplicaciones de electrónica analógica y digital.

✔ Alta resolución de 12 bits: proporciona una representación más detallada de las variaciones de amplitud frente a osciloscopios convencionales de menor resolución.

✔ Muestreo de hasta 1.25 GSa/s: permite capturar señales con gran cantidad de información temporal.

✔ Memoria de 50 Mpts: facilita analizar adquisiciones largas y realizar ampliaciones sobre eventos específicos.

✔ Alta velocidad de captura: el modo UltraAcquire puede alcanzar hasta 1,000,000 wfms/s, ayudando a detectar eventos poco frecuentes.

✔ Generador arbitrario integrado: elimina la necesidad de utilizar inmediatamente un generador de funciones externo para pruebas básicas.

✔ Análisis Bode integrado: permite estudiar la respuesta de frecuencia de sistemas y circuitos directamente desde el instrumento.

✔ Capacidad de señal mixta: con la sonda PLA2216 opcional puede analizar hasta 16 señales digitales además de las señales analógicas.

✔ Pantalla táctil de 7 pulgadas: facilita controlar parámetros, visualizar formas de onda y analizar resultados.

✔ Diseño compacto: ofrece numerosas funciones en un equipo de dimensiones reducidas.

Marca: Rigol

Modelo: DHO914S

Serie: DHO900

Tipo: Osciloscopio digital de señal mixta

Sistema vertical

Canales analógicos

• 4 canales

Ancho de banda

• 125 MHz

Resolución vertical

• 12 bits

Tecnología de visualización

• Digital Phosphor Oscilloscope.

• Gradación de intensidad de 256 niveles.

Tiempo de subida

• Aproximadamente 2.8 ns.

Sistema de adquisición

Frecuencia de muestreo

• Hasta 1.25 GSa/s

Profundidad de memoria

• Hasta 50 Mpts

Velocidad de captura

• Hasta 1,000,000 wfms/s en modo UltraAcquire.

La combinación de alta velocidad de muestreo, memoria profunda y elevada velocidad de captura permite analizar tanto señales repetitivas como eventos transitorios o poco frecuentes.

Canales digitales

El DHO914S pertenece a la familia de osciloscopios de señal mixta DHO900 y puede trabajar con hasta:

• 16 canales digitales

Sin embargo, los canales digitales requieren la sonda lógica opcional PLA2216, que no está incluida de fábrica.

Esta función permite analizar simultáneamente:

• Señales analógicas.

• Señales digitales.

• Buses de comunicación.

• Sistemas embebidos.

• Señales de control.

Generador de funciones arbitrarias

El DHO914S incluye un generador arbitrario de un canal y 25 MHz.

Especificaciones

• 1 canal

• Frecuencia máxima: 25 MHz

• Frecuencia de muestreo: 156 MSa/s

• Resolución vertical: 14 bits

Formas de onda

Permite generar:

• Senoidal.

• Cuadrada.

• Rampa.

• DC.

• Ruido.

• Formas de onda definidas por el usuario.

El generador integrado permite utilizar el mismo instrumento como fuente de señal y osciloscopio durante pruebas y caracterización de circuitos.

Análisis Bode

El modelo DHO914S incorpora función de Bode Plot, a diferencia del DHO914 estándar.

Esta función permite analizar:

• Ganancia.

• Fase.

• Respuesta en frecuencia.

• Margen de ganancia.

• Margen de fase.

• Comportamiento de redes de retroalimentación.

Es especialmente útil para evaluar:

• Fuentes de alimentación conmutadas.

• Amplificadores operacionales.

• Filtros.

• Redes de control.

• Circuitos de retroalimentación.

El generador integrado produce el barrido de frecuencia y el osciloscopio analiza la respuesta del circuito bajo prueba.

Pantalla

El Rigol DHO914S incorpora:

• Pantalla táctil capacitiva.

• Tamaño: 7 pulgadas.

• Resolución: 1024 × 600 píxeles.

La interfaz táctil permite controlar diferentes funciones del osciloscopio directamente desde la pantalla.

Tecnología de fósforo digital

La tecnología de Digital Phosphor utiliza gradación de intensidad para mostrar la frecuencia con la que aparecen determinados puntos de una señal.

El equipo proporciona:

• 256 niveles de intensidad en tiempo real.

Esta característica ayuda a visualizar:

• Variaciones de señal.

• Eventos poco frecuentes.

• Ruido.

• Transitorios.

• Inestabilidades.

• Cambios en la forma de onda.

Interfaces

El DHO914S cuenta con diferentes interfaces para comunicación, almacenamiento y conexión con otros equipos:

• LAN / Ethernet

• USB Host

• USB Device

• HDMI

• USB-C

También incorpora una salida AUX y una salida específica para el generador de funciones arbitrarias.

Montaje VESA

El equipo incorpora un patrón de montaje:

• VESA 100 × 100 mm

Esto permite instalarlo en determinados brazos, soportes o sistemas de montaje compatibles.

El Rigol DHO914S puede utilizarse en:

• Laboratorios de electrónica.

• Diseño de circuitos.

• Investigación y desarrollo.

• Ingeniería electrónica.

• Desarrollo de sistemas embebidos.

• Electrónica de potencia.

• Fuentes de alimentación.

• Automatización industrial.

• Control electrónico.

• Comunicaciones digitales.

• Pruebas de tarjetas electrónicas.

• Mantenimiento electrónico.

• Diagnóstico de circuitos.

• Educación e investigación.

• Universidades y centros tecnológicos.

• Desarrollo de productos electrónicos.

Desarrollo de sistemas embebidos

Con la opción de hasta 16 canales digitales mediante la sonda PLA2216, el DHO914S puede utilizarse para analizar sistemas que combinan señales analógicas y digitales.

Es adecuado para trabajar con:

• Microcontroladores.

• Sensores.

• Interfaces digitales.

• Sistemas de control.

• Procesadores.

• Periféricos.

• Buses digitales.

Electrónica de potencia

El DHO914S puede utilizarse para analizar:

• Fuentes conmutadas.

• Convertidores.

• Inversores.

• Señales PWM.

• Ripple.

• Transitorios.

• Circuitos de control.

La resolución de 12 bits permite observar con mayor detalle variaciones de amplitud en comparación con osciloscopios de resolución inferior.

Análisis de fuentes de alimentación

El equipo puede utilizarse para evaluar:

• Ripple.

• Ruido.

• Transitorios.

• Tiempo de respuesta.

• Señales de control.

• Estabilidad.

• Respuesta de retroalimentación.

La función Bode Plot es especialmente útil para estudiar la respuesta de frecuencia de sistemas de control y fuentes conmutadas.

Análisis de señales mixtas

El DHO914S combina:

4 canales analógicos + hasta 16 canales digitales opcionales

Esto permite observar simultáneamente señales de naturaleza analógica y digital en sistemas complejos.

Importante: los 16 canales digitales requieren la sonda lógica PLA2216, que se comercializa por separado.

• 1 × Osciloscopio Rigol DHO914S

• 4 × Sondas PVP3150

• 1 × Certificado de calibración

• 1 × Cable de alimentación

• 1 × Cable USB

La sonda lógica PLA2216 no está incluida y se vende por separado.

Certificado de calibración

El DHO914S incluye un certificado de calibración como parte de su contenido estándar.

Esto resulta conveniente para laboratorios, departamentos de ingeniería, mantenimiento y aplicaciones donde se requiere documentar la condición del instrumento.
