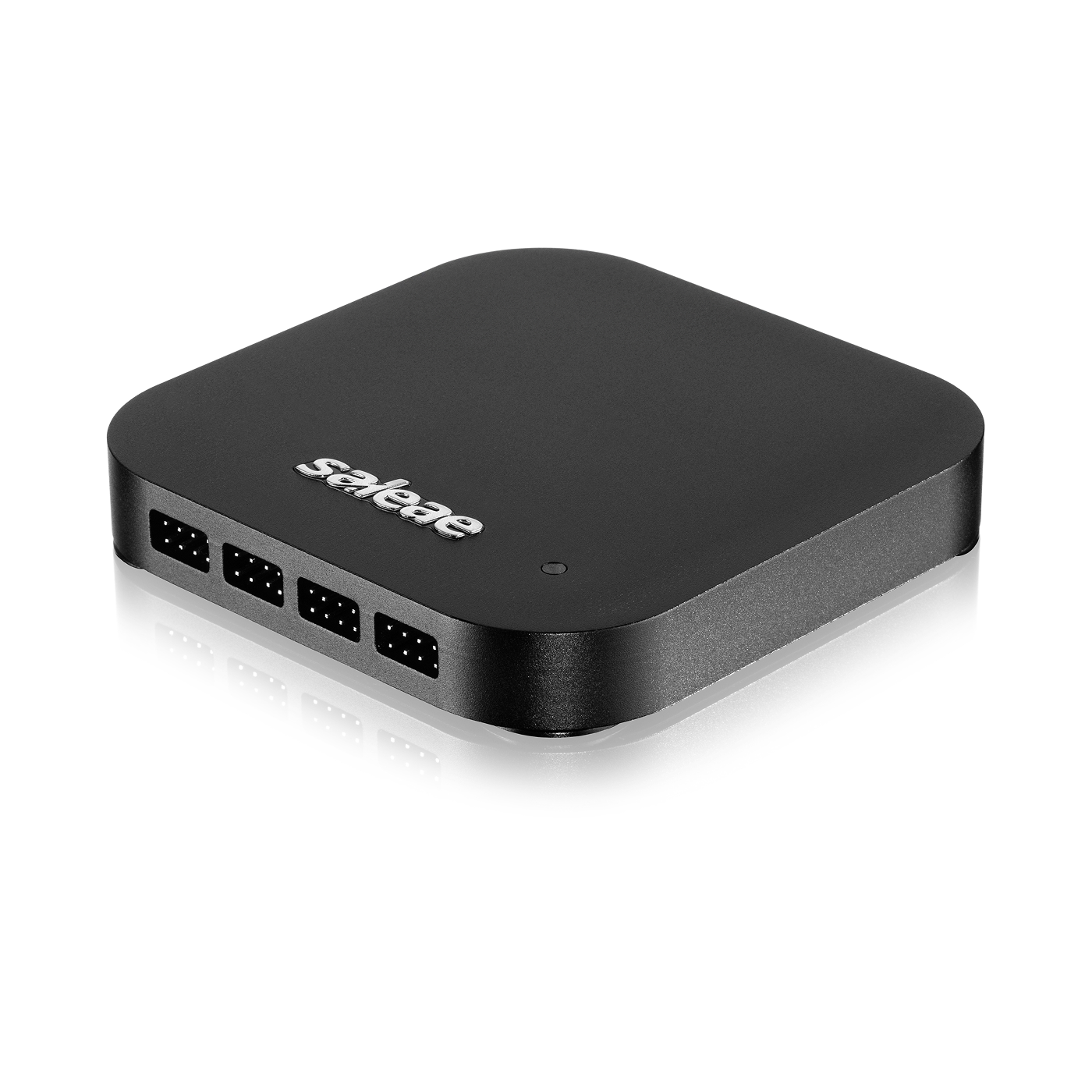

Saleae Logic Pro 16 – Analizador Lógico USB de 16 Canales

• Marca: Saleae.
• Modelo: Logic Pro 16.
• Analizador lógico de 16 canales.
• 16 canales digitales.
• 16 canales analógicos compartidos.
• Muestreo digital de hasta 500 MS/s.
• Muestreo analógico de hasta 50 MS/s.
• Resolución analógica de 12 bits.
• Ancho de banda digital de hasta 100 MHz.
• Ancho de banda analógico de hasta 5 MHz.
• Conexión USB 3.0 SuperSpeed.
• Software Logic 2.
• Compatible con Windows, macOS y Linux.
• Más de 25 analizadores de protocolos integrados.
• Disparo por flanco y ancho de pulso.
• Disparo basado en protocolos.
• Búsqueda y filtrado de resultados.
• Mediciones y marcadores de tiempo.
• Exportación de datos.
• API de automatización con Python.
• API para crear decodificadores personalizados.

16 canales multifunción

Los 16 canales pueden utilizarse como entradas digitales, analógicas o ambas. La cantidad de canales permite monitorear múltiples señales simultáneamente sin tener que realizar varias capturas por separado.

Alta velocidad de muestreo

El Logic Pro 16 alcanza hasta 500 MS/s en captura digital. Para utilizar todos los 16 canales digitales simultáneamente, Saleae especifica una velocidad de hasta 100 MS/s; hasta cuatro canales pueden alcanzar los 500 MS/s.

Captura analógica de 12 bits

Los 16 canales también pueden realizar captura analógica a hasta 50 MS/s, con resolución de 12 bits y un ancho de banda analógico de hasta 5 MHz.

Análisis de protocolos

Logic 2 integra más de 25 decodificadores de protocolos, permitiendo convertir las señales capturadas en información legible y facilitar la depuración de comunicaciones digitales.

Capturas prolongadas

La conexión USB 3.0 permite transmitir continuamente los datos al ordenador, por lo que la duración de las capturas depende principalmente de la memoria disponible y de la densidad de datos registrados.

Automatización con Python

La API de automatización permite incorporar el Logic Pro 16 a procesos de prueba, validación y diagnóstico automatizados.

El software Logic 2 permite trabajar con diferentes protocolos digitales, incluyendo:

• SPI
• I²C
• Serial / UART
• CAN
• LIN
• JTAG
• SWD
• I²S
• Modbus
• 1-Wire
• MIDI
• Manchester
• HDLC
• USB
• SMBus
• MDIO
• DMX-512
• PS/2

La disponibilidad exacta de analizadores puede variar con las versiones del software.

El Saleae Logic Pro 16 es adecuado para:

• Desarrollo de sistemas embebidos.
• Depuración de firmware.
• Depuración de FPGA.
• Análisis de microcontroladores.
• Desarrollo de hardware.
• Validación funcional.
• Análisis de protocolos.
• Diagnóstico de PCB.
• Ingeniería inversa.
• Registro de datos.
• Análisis de buses digitales.
• Pruebas de comunicación serial.
• Desarrollo de dispositivos IoT.
• Investigación y desarrollo.
• Automatización de pruebas.
• Análisis de interfaces paralelas.

Saleae contempla aplicaciones como depuración de firmware y FPGA, verificación funcional, perfilado de rendimiento, ingeniería inversa, decodificación de protocolos y registro de datos.

Entradas digitales

El Logic Pro 16 permite trabajar con diferentes niveles lógicos y cuenta con umbrales configurables. Saleae destaca la posibilidad de trabajar con niveles de E/S desde 1.2 V, lo que resulta útil para diseños digitales de bajo voltaje.

Además, las entradas digitales cuentan con protección para trabajar con señales fuera del rango lógico normal, facilitando tareas de diagnóstico y depuración.

Captura digital

Una de las principales ventajas del Logic Pro 16 es la posibilidad de utilizar múltiples canales simultáneamente.

Velocidades de referencia

• Hasta 500 MS/s: hasta 4 canales digitales.
• Hasta 100 MS/s: los 16 canales digitales simultáneamente.
• Hasta 50 MS/s: captura analógica.
• 100 MHz: ancho de banda digital máximo.
• 5 MHz: ancho de banda analógico.

Esto permite analizar desde señales individuales de alta velocidad hasta sistemas con numerosas líneas digitales funcionando simultáneamente.

Software Logic 2

El Logic Pro 16 funciona con Logic 2, disponible para Windows, macOS y Linux.

El software permite:

• Visualizar señales digitales.
• Visualizar señales analógicas.
• Decodificar protocolos.
• Buscar datos específicos.
• Filtrar resultados.
• Configurar triggers.
• Realizar mediciones temporales.
• Añadir marcadores.
• Exportar datos.
• Automatizar pruebas mediante Python.
• Crear analizadores de protocolos personalizados.

Los datos pueden exportarse en formatos como CSV, Binary, VCD y MATLAB.

La principal diferencia es la cantidad de entradas: el Logic Pro 16 ofrece el doble de canales que el Logic Pro 8, manteniendo las principales especificaciones de velocidad de muestreo.

Los 16 canales también permiten trabajar con interfaces paralelas más amplias; Saleae señala que puede utilizarse para protocolos paralelos de hasta 15 bits más reloj, dependiendo de la configuración.
