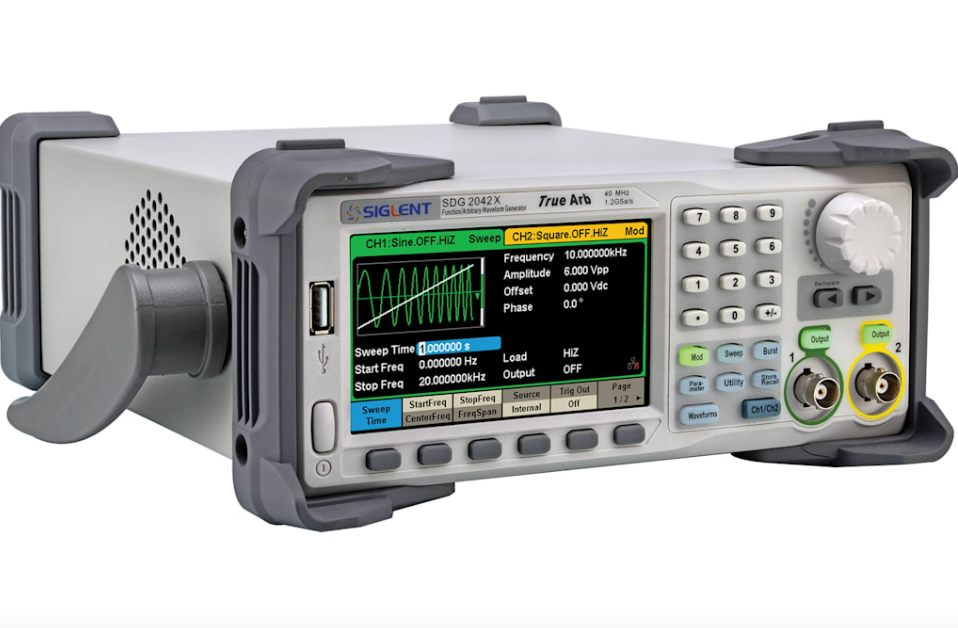

Siglent SDG2042X - Generador de Funciones

• Marca: SIGLENT.
• Modelo: SDG2042X.
• Generador de funciones de 2 canales.
• Ancho de banda de 40 MHz.
• Frecuencia de muestreo de hasta 1.2 GSa/s.
• Resolución vertical de 16 bits.
• Memoria de forma de onda de hasta 8 Mpts.
• Generación de formas de onda arbitrarias.
• Generación de:
  • Seno.
  • Cuadrada.
  • Rampa.
  • Pulso.
  • Ruido.
  • Arbitraria.
• Modulación AM, FM, PM, ASK, FSK y PWM.
• Barrido de frecuencia.
• Función Burst.
• Contador de frecuencia integrado.
• Acoplamiento de frecuencia y fase entre canales.
• Función EasyPulse.
• Pantalla LCD a color.
• Interfaz USB.
• Interfaz LAN.
• Compatible con control remoto mediante SCPI.
• Función de almacenamiento y recuperación de configuraciones.

Ancho de banda de 40 MHz

Permite generar señales de hasta 40 MHz, proporcionando suficiente capacidad para una gran variedad de aplicaciones de diseño y prueba electrónica.

Dos canales independientes

Los dos canales permiten generar señales simultáneas, facilitando pruebas con señales de referencia, sincronización, comparación y estímulo de diferentes entradas de un circuito.

Alta resolución de 16 bits

La resolución vertical de 16 bits permite obtener un control preciso sobre la amplitud y forma de las señales generadas.

Alta velocidad de muestreo

Con hasta 1.2 GSa/s, el SDG2042X puede reproducir formas de onda arbitrarias con un alto nivel de detalle.

Generación de señales arbitrarias

Permite crear y reproducir señales personalizadas para simular condiciones específicas de operación y realizar pruebas más avanzadas.

Modulación integrada

Las funciones de modulación permiten realizar pruebas de sistemas de comunicación y circuitos analógicos sin necesidad de utilizar equipos externos para generar la modulación.

Función EasyPulse

La tecnología EasyPulse está diseñada para producir pulsos con excelente estabilidad y características de transición, incluso en configuraciones que requieren señales de pulso precisas.

Sincronización entre canales

Permite configurar relaciones de frecuencia y fase entre los canales para realizar pruebas sincronizadas.

Control remoto

La conectividad USB y LAN facilita la integración del generador en bancos de pruebas automatizados.

El SIGLENT SDG2042X es adecuado para:

• Diseño de circuitos electrónicos.
• Desarrollo de prototipos.
• Pruebas de PCB.
• Laboratorios de electrónica.
• Investigación y desarrollo.
• Pruebas de amplificadores.
• Pruebas de filtros.
• Diseño de fuentes de alimentación.
• Pruebas de sistemas de comunicación.
• Desarrollo de sistemas embebidos.
• Pruebas de microcontroladores.
• Simulación de sensores.
• Pruebas de circuitos analógicos.
• Pruebas de circuitos digitales.
• Pruebas de audio.
• Educación y universidades.
• Automatización de pruebas.
• Control de calidad.

El SDG2042X permite generar diferentes tipos de señales:

Generación de formas de onda arbitrarias

Una de las principales ventajas del SDG2042X es la posibilidad de crear señales personalizadas.

La memoria permite almacenar formas de onda arbitrarias para reproducir señales específicas utilizadas en pruebas de laboratorio.

Esto resulta útil para:

• Simular sensores.
• Reproducir señales reales.
• Probar sistemas de adquisición.
• Simular perturbaciones.
• Generar señales de prueba personalizadas.
• Evaluar la respuesta de circuitos.

Modulación

El generador incorpora diferentes modos de modulación:

• AM – Modulación de amplitud.
• FM – Modulación de frecuencia.
• PM – Modulación de fase.
• ASK.
• FSK.
• PWM.

Estas funciones permiten realizar pruebas de circuitos de comunicación y sistemas electrónicos que requieren señales moduladas.

Barrido de frecuencia

La función Sweep permite realizar barridos de frecuencia para estudiar la respuesta de un circuito.

Es especialmente útil para:

• Filtros.
• Amplificadores.
• Circuitos resonantes.
• Redes RLC.
• Sistemas de audio.
• Caracterización de frecuencia.

El usuario puede configurar los parámetros de inicio, final, tiempo y tipo de barrido según la prueba que necesite realizar.

Función Burst

El modo Burst permite generar paquetes o ráfagas de ciclos de una señal.

Esta función es útil para:

• Pruebas de circuitos digitales.
• Disparo de dispositivos.
• Análisis de respuesta transitoria.
• Sistemas de comunicación.
• Pruebas de sincronización.

Los dos canales pueden utilizarse de forma sincronizada para generar señales relacionadas en frecuencia o fase.

Esto permite realizar pruebas como:

• Comparación de señales.
• Relación de fase.
• Señales de referencia.
• Pruebas de sincronización.
• Excitación de circuitos con dos señales.

Conectividad

El SDG2042X dispone de interfaces para integración con computadoras y sistemas automatizados.

USB

Permite conectar el generador a una computadora para transferencia de datos y control.

LAN

La conexión Ethernet facilita la integración del instrumento en redes de laboratorio y sistemas de automatización.

SCPI

El soporte de comandos SCPI permite desarrollar rutinas de control automatizado y realizar pruebas repetitivas.

Ideal para laboratorios de electrónica

El SDG2042X puede utilizarse junto con otros instrumentos como:

• Osciloscopios.
• Multímetros digitales.
• Fuentes de alimentación.
• Analizadores de espectro.
• Medidores LCR.
• Equipos de prueba de componentes.

Una configuración de laboratorio con generador de funciones y osciloscopio permite generar una señal de prueba y observar simultáneamente la respuesta del circuito.

• 1 × Generador de funciones SIGLENT SDG2042X.
• 1 × Cable de alimentación.
• 1 × Cable USB.
• 1 × Cable BNC.
• 1 × Guía de inicio rápido.
• 1 × Certificado de calibración.
