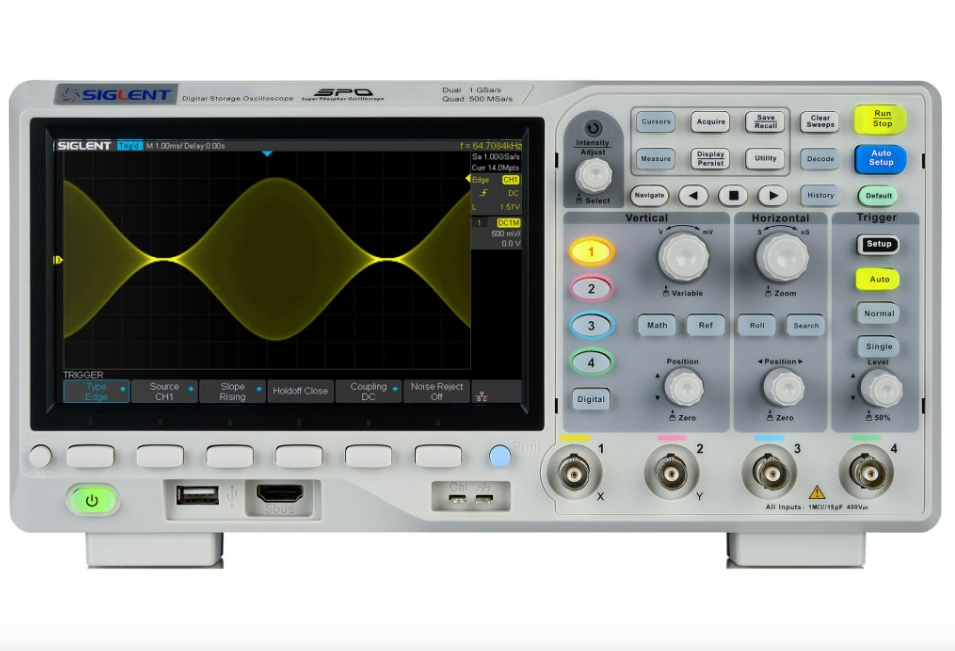

El Siglent SDS1104X-E es un osciloscopio digital de 100 MHz y 4 canales diseñado para medición, análisis y diagnóstico de señales eléctricas en laboratorios, talleres de electrónica, investigación, mantenimiento e ingeniería.

Forma parte de la serie SDS1000X-E Super Phosphor Oscilloscope, que combina una interfaz de operación sencilla con funciones avanzadas de adquisición y análisis de señales. El equipo ofrece una velocidad de muestreo de hasta 1 GSa/s, memoria de hasta 14 Mpts y una velocidad de captura de hasta 400,000 formas de onda por segundo en modo secuencia.

Sus cuatro canales analógicos permiten observar simultáneamente diferentes señales, mientras que las funciones de disparo, medición matemática, FFT, historial de formas de onda y decodificación de buses seriales facilitan el diagnóstico de circuitos digitales y analógicos.

El SDS1104X-E también incorpora funciones como Bode Plot, control mediante navegador web y opciones de expansión para análisis lógico, Wi-Fi y generación de formas de onda.

• Osciloscopio digital de 100 MHz.

• 4 canales analógicos.

• Velocidad de muestreo de hasta 1 GSa/s.

• Hasta 14 Mpts de profundidad de memoria.

• Pantalla TFT-LCD de 7 pulgadas.

• Resolución de pantalla de 800 × 480 píxeles.

• Resolución vertical de 8 bits.

• Captura de hasta 100,000 wfm/s en modo normal.

• Captura de hasta 400,000 wfm/s en modo secuencia.

• FFT de hasta 1 Mpts.

• Decodificación de buses seriales incluida.

• Soporte para IIC, SPI, UART, RS232, CAN y LIN.

• Función Bode Plot.

• Historial de formas de onda.

• Adquisición segmentada / Sequence.

• Gráficos de intensidad de 256 niveles.

• Gráficos de temperatura de color.

• Disparo inteligente.

• Funciones matemáticas.

• Zoom y análisis de formas de onda.

• Control remoto mediante navegador web.

• Interfaces USB y LAN.

• Compatible con opciones de análisis lógico MSO.

• Compatible con módulo USB AWG opcional.

• Compatible con adaptador Wi-Fi opcional.

✔ Cuatro canales de medición: permite observar y comparar varias señales simultáneamente.

✔ 100 MHz de ancho de banda: adecuado para una amplia variedad de aplicaciones de electrónica, automatización, comunicaciones y desarrollo de sistemas.

✔ Alta velocidad de muestreo: hasta 1 GSa/s para capturar detalles de las señales.

✔ Memoria de hasta 14 Mpts: permite registrar formas de onda largas y posteriormente ampliar zonas específicas para analizarlas.

✔ Decodificación de protocolos incluida: facilita el análisis de comunicaciones IIC, SPI, UART, RS232, CAN y LIN.

✔ Captura rápida de eventos: el modo Sequence puede alcanzar hasta 400,000 formas de onda por segundo, facilitando la detección de eventos poco frecuentes.

✔ Análisis FFT: permite estudiar el contenido frecuencial de las señales.

✔ Bode Plot: facilita el análisis de respuesta en frecuencia cuando se utiliza con un generador compatible.

✔ Historial de formas de onda: permite revisar eventos capturados anteriormente.

✔ Control remoto: el equipo puede controlarse mediante navegador web.

✔ Pantalla amplia: la pantalla de 7 pulgadas facilita visualizar múltiples señales y parámetros.

✔ Posibilidad de expansión: el modelo de cuatro canales admite opciones como análisis lógico MSO, Wi-Fi y generación de formas de onda.

Marca: Siglent

Modelo: SDS1104X-E

Serie: SDS1000X-E

Tipo: Osciloscopio digital / Super Phosphor Oscilloscope

Canales

• 4 canales analógicos

Ancho de banda

• 100 MHz

Velocidad de muestreo

• Hasta 1 GSa/s

• Con dos canales activos por ADC: hasta 500 MSa/s por canal

• Con un canal activo por pareja: hasta 1 GSa/s

El equipo de cuatro canales utiliza dos convertidores A/D de 1 GSa/s.

Profundidad de memoria

• Hasta 14 Mpts por canal en modo intercalado.

• Hasta 7 Mpts por canal sin intercalación.

Captura de formas de onda

• Hasta 100,000 wfm/s en modo normal.

• Hasta 400,000 wfm/s en modo Sequence.

Resolución vertical

• 8 bits

Escala vertical

• 500 μV/div a 10 V/div

Tiempo de subida

• Aproximadamente 3.5 ns

Base de tiempo

• 1 ns/div a 100 s/div

FFT

• Hasta 1 Mpts

Pantalla

• TFT-LCD de 7 pulgadas

• Resolución: 800 × 480 píxeles

Modos de visualización

• Y-T

• X-Y

• Roll

Impedancia de entrada

• 1 MΩ ±2 %

• Capacitancia: aproximadamente 15 pF ±2 pF

Voltaje máximo de entrada

• Hasta 400 Vpk bajo las condiciones especificadas para la entrada de 1 MΩ.

El SDS1104X-E incorpora diferentes tipos de disparo para facilitar la captura de eventos específicos.

Tipos de disparo

• Edge

• Slope

• Pulse Width

• Window

• Runt

• Interval

• Dropout / Timeout

• Pattern

• Video

Esta variedad permite seleccionar condiciones específicas para capturar señales o eventos difíciles de observar con un disparo convencional.

Una de las principales ventajas del SDS1104X-E es que incluye de forma estándar funciones de disparo y decodificación para diferentes protocolos.

Compatible con:

• IIC / I²C

• SPI

• UART

• RS232

• CAN

• LIN

La información decodificada puede visualizarse en una lista de eventos para facilitar el análisis de comunicaciones digitales.

El equipo incorpora una función FFT de hasta 1 Mpts, que permite transformar una señal del dominio del tiempo al dominio de la frecuencia.

Esta función puede utilizarse para identificar:

• Componentes armónicas.

• Ruido.

• Frecuencias dominantes.

• Interferencias.

• Componentes periódicos.

• Problemas relacionados con señales eléctricas.

La profundidad de FFT de 1 Mpts proporciona una alta resolución frecuencial para el análisis de espectros.

Función Bode Plot

El SDS1104X-E incorpora una función de Bode Plot para análisis de respuesta en frecuencia.

Para utilizar esta función se requiere un generador de funciones compatible, como un equipo de la serie Siglent SDG X o el módulo correspondiente.

Puede utilizarse para estudiar:

• Respuesta en frecuencia.

• Ganancia.

• Fase.

• Comportamiento de filtros.

• Circuitos electrónicos.

• Sistemas de control.

Historial y adquisición segmentada

El modo History permite revisar formas de onda capturadas previamente.

El modo Sequence divide la memoria en múltiples segmentos para almacenar eventos individuales. TEquipment especifica que el equipo puede almacenar hasta 80,000 segmentos, cada uno con su forma de onda y marca de tiempo.

Esto resulta especialmente útil para localizar eventos poco frecuentes o transitorios que ocurren de manera intermitente.

Tecnología Super Phosphor Oscilloscope

El SDS1104X-E utiliza tecnología SPO (Super Phosphor Oscilloscope) para representar visualmente la frecuencia con la que ocurren diferentes eventos de una señal.

Cuenta con:

• Intensidad de 256 niveles.

• Visualización mediante gradación de intensidad.

• Gradación mediante temperatura de color.

Estas funciones facilitan identificar rápidamente señales anómalas o eventos que aparecen con menor frecuencia.

Control remoto

El SDS1104X-E incorpora funciones de control mediante navegador web.

Esto permite acceder al instrumento desde una computadora conectada a la misma red, facilitando:

• Supervisión remota.

• Configuración.

• Visualización de formas de onda.

• Control del instrumento.

El modelo también dispone de interfaces USB y LAN.

Opciones de expansión

El modelo SDS1104X-E de cuatro canales admite diferentes opciones.

Análisis lógico MSO

Puede ampliarse con una opción de 16 canales digitales para análisis de señales digitales.

Wi-Fi

Puede utilizar un adaptador Wi-Fi compatible suministrado por Siglent.

Generador de funciones

Es compatible con módulos USB AWG para generación de formas de onda.

Bode Plot

Puede utilizarse con generadores de funciones compatibles para realizar análisis de respuesta en frecuencia.

Interfaces

El equipo dispone de:

• USB Host.

• USB Device.

• LAN / Ethernet.

• Salida de disparo.

• Entrada para señales analógicas.

• Conexiones para funciones adicionales.

La interfaz LAN permite utilizar funciones de control remoto mediante navegador web.

El Siglent SDS1104X-E puede utilizarse en:

• Laboratorios de electrónica.

• Ingeniería electrónica.

• Desarrollo de circuitos.

• Diseño de sistemas embebidos.

• Automatización industrial.

• Mantenimiento electrónico.

• Diagnóstico de fallas.

• Desarrollo de fuentes de alimentación.

• Análisis de motores y controladores.

• Sistemas de comunicación.

• Microcontroladores.

• Electrónica digital.

• Electrónica analógica.

• Investigación y desarrollo.

• Universidades.

• Centros de capacitación.

• Laboratorios de control de calidad.

• Pruebas de equipos electrónicos.

Aplicaciones en electrónica digital

La capacidad de cuatro canales y la decodificación de protocolos hacen que el SDS1104X-E sea especialmente útil para analizar sistemas digitales.

Puede utilizarse para observar simultáneamente:

• Señales de reloj.

• Datos.

• Señales de habilitación.

• Señales de control.

• Comunicación entre dispositivos.

La decodificación de IIC, SPI, UART, RS232, CAN y LIN facilita analizar directamente las comunicaciones digitales.

Aplicaciones en electrónica analógica

En circuitos analógicos puede utilizarse para estudiar:

• Amplificadores.

• Filtros.

• Fuentes de alimentación.

• Osciladores.

• Convertidores.

• Sensores.

• Circuitos de acondicionamiento.

• Señales periódicas.

• Ruido eléctrico.

• Transitorios.

La función FFT permite complementar el análisis temporal con información del dominio de la frecuencia.

Aplicaciones en diagnóstico y mantenimiento

El SDS1104X-E puede ayudar a localizar problemas como:

• Ruido eléctrico.

• Distorsión de señales.

• Transitorios.

• Interferencias.

• Problemas de sincronización.

• Errores de comunicación.

• Variaciones de frecuencia.

• Fallas intermitentes.

El modo History y la adquisición Sequence son especialmente útiles cuando el evento que causa la falla ocurre de manera ocasional.

De acuerdo con TEquipment, el paquete incluye:

• 1 × Osciloscopio Siglent SDS1104X-E

• 4 × Sondas pasivas PP510

• 1 × Cable USB

• 1 × Cable de alimentación

• 1 × Guía de inicio rápido

• 1 × Certificado de calibración trazable a NMI/NIST equivalente.
