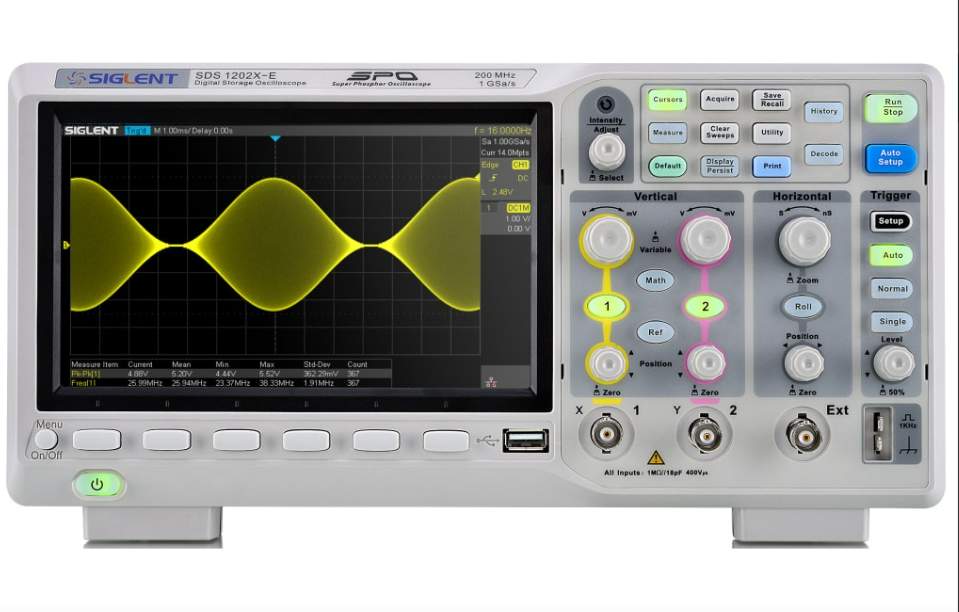

El Siglent SDS1202X-E es un osciloscopio digital de alto rendimiento con 200 MHz de ancho de banda y 2 canales analógicos, diseñado para análisis, diagnóstico y caracterización de señales eléctricas en laboratorios, mantenimiento electrónico, investigación y desarrollo.

Forma parte de la serie SDS1000X-E Super Phosphor Oscilloscope (SPO) de Siglent y combina una frecuencia de muestreo de hasta 1 GSa/s, memoria de adquisición de hasta 14 Mpts, velocidad de captura de hasta 100,000 formas de onda por segundo en modo normal y hasta 400,000 wfm/s en modo secuencia.

El equipo incorpora una pantalla TFT-LCD de 7 pulgadas con resolución de 800 × 480 píxeles, tecnología de intensidad de 256 niveles, modos de visualización por temperatura de color y múltiples funciones de disparo para facilitar la detección de eventos y anomalías en señales.

Una de sus principales ventajas para aplicaciones de electrónica es la decodificación y disparo de buses seriales incluida de forma estándar, compatible con I²C, SPI, UART, RS232, CAN y LIN. También incorpora una función FFT de 1 Mpts para analizar el contenido espectral de las señales.

• Osciloscopio digital de almacenamiento.

• 200 MHz de ancho de banda.

• 2 canales analógicos + entrada externa de disparo.

• Muestreo en tiempo real de hasta 1 GSa/s.

• Memoria de hasta 14 Mpts.

• Hasta 7 Mpts por canal en adquisición de dos canales.

• Hasta 14 Mpts por canal en modo de intercalación.

• Captura de hasta 100,000 wfm/s en modo normal.

• Captura de hasta 400,000 wfm/s en modo secuencia.

• Tecnología SPO (Super Phosphor Oscilloscope).

• Pantalla TFT-LCD de 7 pulgadas.

• Resolución de pantalla 800 × 480 píxeles.

• Gradación de intensidad de 256 niveles.

• Visualización mediante gradación de temperatura de color.

• FFT de hasta 1 Mpts.

• Decodificación serial incluida.

• Compatible con I²C, SPI, UART, RS232, CAN y LIN.

• Disparo por flanco, pendiente, ancho de pulso, ventana, Runt, intervalo, dropout y patrón.

• Función History para revisar adquisiciones anteriores.

• Adquisición segmentada Sequence.

• Zoom de formas de onda.

• Mediciones automáticas.

• Función Auto Setup.

• Escala vertical desde 500 μV/div hasta 10 V/div.

• Bajo nivel de ruido.

• Interfaz USB.

• Interfaz LAN/Ethernet.

• Compatible con almacenamiento USB.

• Certificaciones CE, CSA y UL.

• Calibración de fábrica.

• Garantía de 3 años

✔ Ancho de banda de 200 MHz: permite analizar señales de alta frecuencia en aplicaciones de electrónica, comunicaciones y sistemas embebidos.

✔ Muestreo de hasta 1 GSa/s: proporciona una alta densidad de puntos para capturar detalles de las señales.

✔ Memoria de hasta 14 Mpts: permite almacenar adquisiciones largas y posteriormente ampliar zonas específicas de la señal.

✔ Alta velocidad de captura: alcanza hasta 400,000 formas de onda por segundo en modo secuencia, facilitando la detección de eventos poco frecuentes.

✔ Decodificación de protocolos seriales incluida: permite trabajar directamente con I²C, SPI, UART, RS232, CAN y LIN sin adquirir una opción adicional.

✔ Análisis FFT: la FFT de 1 Mpts proporciona alta resolución para analizar componentes frecuenciales.

✔ Pantalla de 7 pulgadas: facilita observar señales, mediciones y parámetros de adquisición.

✔ Tecnología SPO: proporciona una representación visual de la señal con gradación de intensidad para identificar eventos frecuentes y poco frecuentes.

✔ Bajo nivel de ruido: permite trabajar con señales de pequeña amplitud gracias a escalas verticales desde 500 μV/div.

✔ Funciones de disparo avanzadas: facilitan capturar eventos específicos y señales anómalas.

✔ Historia y adquisición segmentada: permiten revisar eventos previamente capturados y almacenar múltiples adquisiciones.

Marca: Siglent

Modelo: SDS1202X-E

Serie: SDS1000X-E

Tipo: Osciloscopio digital de almacenamiento

Canales

• 2 canales analógicos + entrada externa de disparo

Ancho de banda

• 200 MHz

Frecuencia de muestreo

• Hasta 1 GSa/s

Memoria

• Hasta 14 Mpts

• 7 Mpts/canal con dos canales.

• Hasta 14 Mpts/canal en modo de intercalación.

Velocidad de captura

• Hasta 100,000 wfm/s en modo normal.

• Hasta 400,000 wfm/s en modo secuencia.

Sistema vertical

Resolución vertical

• 8 bits

Escala vertical

• 500 μV/div a 10 V/div

Impedancia de entrada

• 1 MΩ ±2 %

• Capacitancia aproximada: 18 pF ±2 pF

Acoplamiento

• DC

• AC

• GND

Ancho de banda

• 200 MHz (-3 dB)

Límite de ancho de banda

• 20 MHz

Tiempo de subida

• Típico: 1.8 ns

Sobreimpulso

• <10 % con pulso de 500 ps

Precisión de ganancia DC

• ≤ ±3.0 % para 5 mV/div a 10 V/div

• ≤ ±4.0 % para escalas ≤2 mV/div

Sistema horizontal

Base de tiempo

• 1 ns/div a 100 s/div

Precisión de base de tiempo

• ±25 ppm

Interpolación

• Sin(x)/x

• Lineal

Formatos de visualización

• Y-T

• X-Y

• Roll

Modo Roll

• 50 ms/div a 100 s/div

Desfase entre canales

• <100 ps

Sistema de disparo

El SDS1202X-E incorpora diferentes tipos de disparo para facilitar la captura de eventos específicos:

• Flanco.

• Pendiente.

• Ancho de pulso.

• Ventana.

• Runt.

• Intervalo.

• Dropout / Timeout.

• Patrón.

• Video.

Estos modos permiten seleccionar condiciones específicas bajo las cuales el osciloscopio debe adquirir y mostrar una señal.

Decodificación de protocolos seriales

Una de las funciones más importantes del SDS1202X-E es la capacidad de realizar disparo y decodificación de buses seriales de forma estándar.

Compatible con:

• I²C

• SPI

• UART

• RS232

• CAN

• LIN

La información del bus puede visualizarse mediante listas de eventos, facilitando la identificación de errores y la interpretación de comunicaciones digitales.

Análisis FFT

El osciloscopio incorpora una función FFT de hasta 1 Mpts.

La transformada rápida de Fourier permite analizar una señal en el dominio de la frecuencia y visualizar sus componentes espectrales.

Puede utilizarse para estudiar:

• Frecuencia fundamental.

• Armónicos.

• Ruido.

• Interferencias.

• Componentes periódicos.

• Contenido espectral de señales.

La memoria FFT de 1 Mpts proporciona una resolución frecuencial elevada para el análisis de espectro.

Tecnología SPO

El Super Phosphor Oscilloscope (SPO) proporciona una representación de las señales mediante diferentes niveles de intensidad.

La gradación de intensidad de 256 niveles permite identificar visualmente qué partes de una señal aparecen con mayor frecuencia y cuáles corresponden a eventos menos frecuentes.

El equipo también incorpora un modo de gradación por temperatura de color, donde la frecuencia de aparición de determinados eventos se representa mediante diferentes niveles de color.

Función History

La función History permite revisar adquisiciones previamente capturadas.

Esto resulta especialmente útil cuando se busca:

• Eventos intermitentes.

• Fallas ocasionales.

• Pulsos inesperados.

• Cambios anormales.

• Errores de comunicación.

• Transitorios.

Adquisición Sequence

El modo Sequence divide la memoria en múltiples segmentos para almacenar eventos individuales.

El SDS1000X-E puede almacenar hasta 80,000 segmentos de memoria, donde cada segmento contiene una forma de onda disparada y su correspondiente marca de tiempo.

Esta función resulta especialmente útil para capturar eventos que ocurren de manera intermitente o con largos intervalos entre ellos.

Pantalla

Tipo:

• TFT-LCD

Tamaño:

• 7 pulgadas

Resolución:

• 800 × 480 píxeles

La pantalla proporciona suficiente espacio para visualizar formas de onda, mediciones, menús y parámetros de adquisición.

Interfaces

El SDS1202X-E dispone de diferentes interfaces para comunicación y almacenamiento:

• USB Host.

• USB Device.

• LAN / Ethernet.

• USB Flash Drive.

• Entrada analógica.

• Salida de disparo.

La interfaz LAN permite integrarlo en determinadas configuraciones de laboratorio y automatización de pruebas.

Funciones matemáticas y mediciones

El equipo incorpora funciones para analizar las formas de onda y realizar mediciones.

Entre las funciones disponibles se encuentran:

• Mediciones automáticas.

• Cursores.

• Zoom.

• FFT.

• Promedio.

• Detección de picos.

• Registro histórico.

• Adquisición segmentada.

• Auto Setup.

El sistema de adquisición también permite utilizar promedios de 4, 16, 32, 64, 128, 256, 512 y 1024 adquisiciones, según la configuración utilizada.

El Siglent SDS1202X-E puede utilizarse en:

• Laboratorios de electrónica.

• Diseño electrónico.

• Investigación y desarrollo.

• Mantenimiento electrónico.

• Reparación de equipos.

• Desarrollo de sistemas embebidos.

• Análisis de circuitos.

• Fuentes de alimentación.

• Electrónica de potencia.

• Comunicaciones digitales.

• Desarrollo de dispositivos IoT.

• Automatización.

• Control industrial.

• Pruebas de tarjetas electrónicas.

• Diagnóstico de señales.

• Educación e ingeniería.

Análisis de circuitos electrónicos

El SDS1202X-E permite observar directamente cómo cambian las señales eléctricas en el tiempo.

Puede utilizarse para analizar:

• Señales analógicas.

• Señales digitales.

• Pulsos.

• Transitorios.

• Oscilaciones.

• Ruido.

• Señales PWM.

• Comunicaciones seriales.

• Señales de reloj.

Desarrollo de sistemas embebidos

La decodificación de I²C, SPI, UART, RS232, CAN y LIN hace que el equipo sea especialmente útil para el desarrollo y diagnóstico de sistemas electrónicos que utilizan comunicaciones digitales.

Puede emplearse para comprobar:

• Comunicación entre microcontroladores.

• Sensores.

• Módulos electrónicos.

• Controladores.

• Interfaces seriales.

• Redes CAN.

• Sistemas automotrices.

• Equipos industriales.

Pruebas de fuentes de alimentación

El osciloscopio también puede utilizarse para observar:

• Ripple.

• Ruido.

• Transitorios.

• Variaciones de tensión.

• Respuesta de circuitos.

• Señales PWM.

Su escala vertical mínima de 500 μV/div permite observar señales de baja amplitud con mayor detalle.

• 1 × Osciloscopio Siglent SDS1202X-E

• 2 × Sondas pasivas PP215

• 1 × Cable USB

• 1 × Cable de alimentación

• 1 × Guía de inicio rápido

• 1 × Certificado de calibración trazable NMI / equivalente NIST

Calibración

El producto se ofrece con calibración de fábrica, especifica un certificado de calibración trazable como parte del contenido del paquete.

Esto resulta especialmente importante para aplicaciones de laboratorio, mantenimiento y control de calidad donde es necesario documentar el estado metrológico del instrumento.

Es importante diferenciar el SDS1202X-E de 2 canales de los modelos de 4 canales de la misma serie.

No dispone de algunas funciones/opciones disponibles en determinados modelos de 4 canales, incluyendo:

• Opción MSO.

• Search & Navigate.

• Bode Plot.

• Adaptador USB Wi-Fi.

• Módulo AWG USB de 25 MHz.

Por ello, si el cliente requiere análisis de señales mixtas, generador de funciones o determinadas herramientas avanzadas, conviene revisar los modelos superiores antes de cotizar.
