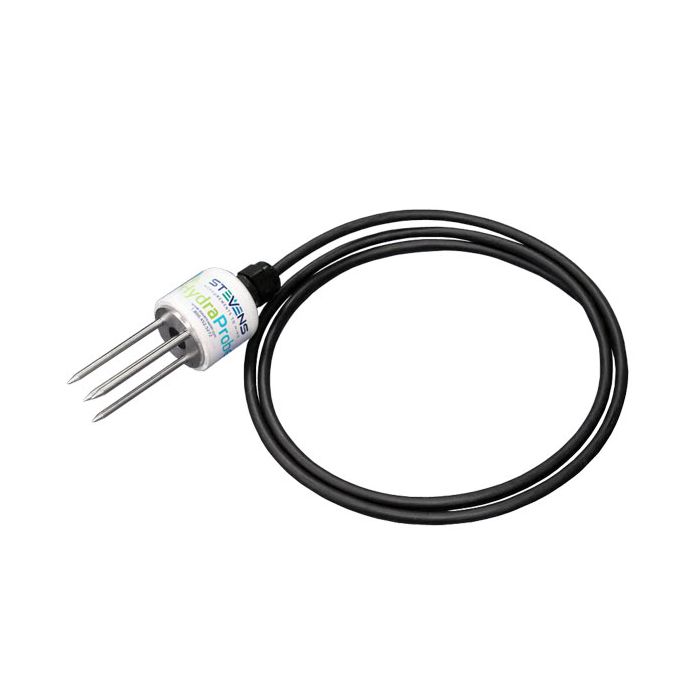

Stevens HydraProbe | Sensor de Humedad Salinidad (CE) y Temperatura

A diferencia de los sensores tradicionales basados en capacitancia o reflectometría en el dominio del tiempo (TDR), el HydraProbe utiliza una arquitectura coaxial de impedancia dieléctrica a 50 MHz. Esta tecnología patentada mide por separado las dos componentes de la permitividad dieléctrica compleja: la permitividad real (asociada al almacenamiento de energía por las moléculas de agua) y la permitividad imaginaria (asociada a la disipación de energía por la salinidad iónica). Gracias a esta separación matemática a alta frecuencia, el HydraProbe elimina el sesgo por temperatura y salinidad que suele falsear las lecturas en suelos arcillosos o con alto contenido de sales.

El sensor está encapsulado en una resina epoxi de grado marino de máxima hermeticidad con clasificación IP68 para enterramiento permanente y continuo. Su cabezal sensora incorpora cuatro varillas de acero inoxidable 304 de 4.5 cm, dispuestas en una configuración coaxial que define un volumen de muestreo cilíndrico uniforme y confinado, evitando interferencias de raíces o piedras situadas fuera del perímetro de medición.

Diseñado para investigadores en física de suelos, ingenieros agrónomos en agricultura de precisión y fertirriego, operadores de estaciones agrometeorológicas, hidrólogos y consultores ambientales en México, el Stevens HydraProbe está disponible en salidas de comunicación digital SDI-12 y RS-485 (Modbus), facilitando su integración con dataloggers multimarca, estaciones telemáticas y controladores industriales.

• Medición multiparamétrica simultánea: Contenido Volumétrico de Agua (VWC), Conductividad Eléctrica aparente y del poro (CE / Bulk & Pore EC), y Temperatura del suelo.

• Tecnología patentada de impedancia dieléctrica coaxial a 50 MHz que desacopla la permitividad real de la imaginaria.

• Lecturas inmunes a fluctuaciones de salinidad y cambios térmicos en el suelo sin requerir calibraciones edáficas específicas para la mayoría de texturas.

• Calibraciones generales integradas para arenas, limos, arcillas y materia orgánica con precisión de investigación.

• Cuatro varillas de acero inoxidable austenítico 304 de alta durabilidad mecánica, resistentes a corrosión por fertilizantes y salitre.

• Volumen cilíndrico de muestreo concentrado y homogéneo (aprox. 4.2 cm de diámetro por 4.5 cm de longitud).

• Encapsulado monolítico en resina epoxi de grado submarino totalmente impermeable con certificación IP68 para enterramiento definitivo.

• Disponible en protocolos de comunicación digital industrial de bajo consumo: SDI-12 (v1.3) y RS-485 Modbus RTU.

• Tiempo de medición rápido de menos de 1 segundo por ciclo de muestreo.

• Amplio rango de temperatura de trabajo (-30 °C a 65 °C) con termistor de precisión embebido en la base metálica central.

• Cable de grado intemperie con aislamiento de poliuretano resistente a roedores, humedad y radiación ultravioleta.

✔ Medición real en suelos arcillosos y salinos: Su diseño a 50 MHz aísla la permitividad real de la pérdida dieléctrica provocada por sales disueltas, superando las limitaciones de los sensores de capacitancia convencionales de bajo costo.

✔ Enterramiento permanente sin mantenimiento: La electrónica de estado sólido y el cuerpo de epoxi sellado permiten dejar el sensor enterrado durante años sin degradación ni pérdida de calibración.

✔ Datos independientes de temperatura: No experimenta las típicas desviaciones diurnas de humedad inducidas por el calentamiento solar del suelo.

✔ Salinidad en la solución del poro (Pore Water EC): Calcula mediante modelos matemáticos internos la salinidad que verdaderamente percibe la raíz del cultivo, vital para el manejo de fertirriego tecnificado.

✔ Compatibilidad universal con dataloggers: Gracias a sus versiones estándar SDI-12 y Modbus RS-485, se conecta sin problemas a estaciones Onset HOBO, Campbell Scientific, estaciones telemáticas y PLC industriales.

✔ Validación en redes hidrológicas globales: Es el sensor elegido por redes meteorológicas oficiales de Estados Unidos por su repetibilidad y consistencia instrumental.

Identificación y Fabricación

• Marca: Stevens Water Monitoring Systems, Inc.

• Modelo: HydraProbe (Standard / Professional)

• Tipo de producto: Sensor dieléctrico de humedad, conductividad eléctrica y temperatura de suelo

• Tecnología: Impedancia coaxial dieléctrica de alta frecuencia (50 MHz)

• País de origen: Estados Unidos (EE. UU.)

Parámetros de Medición

• Contenido Volumétrico de Agua (VWC):

  • Rango: 0% a 100% (desde suelo seco hasta saturación total)

  • Precisión: ±0.01 m³/m³ (±1% VWC) en suelos estándar; ±0.03 m³/m³ en suelos minerales típicos

  • Resolución: 0.001 m³/m³ (0.1%)

• Conductividad Eléctrica (CE / EC):

  • Rango de CE aparente (Bulk EC): 0 a 1.5 S/m (0 a 15 dS/m o mS/cm)

  • Precisión de CE: ±2% o ±0.005 S/m (lo que resulte mayor)

  • Rango de CE de poro (Pore Water EC): 0 a 30 dS/m

  • Resolución: 0.001 S/m

• Temperatura del Suelo:

  • Rango de medición: -10 °C a 65 °C (14 °F a 149 °F)

  • Precisión: ±0.1 °C (calibrado en fábrica) de -10 °C a 40 °C

  • Resolución: 0.1 °C

  • Rango de supervivencia ambiental: -30 °C a 65 °C

• Permitividad Dieléctrica Compleja:

  • Rango de permitividad real ($\epsilon_r$): 1 a 80

  • Rango de permitividad imaginaria ($\epsilon_i$): 0 a 80

  • Frecuencia de excitación del oscilador: 50 MHz

Características Físicas y Mecánicas

• Varillas sensora: 4 varillas de acero inoxidable 304

• Dimensiones de las varillas: Longitud de 4.5 cm (1.77"); diámetro de 0.3 cm (0.12")

• Volumen de medición representativo: Cilindro de aprox. 4.2 cm de diámetro × 4.5 cm de longitud (~60 cm³)

• Cuerpo del sensor: Resina epoxi de alta densidad resistente a la humedad y compresión mecánica

• Dimensiones del cuerpo: 12.4 cm de longitud total × 4.2 cm de diámetro

• Peso del sensor: Aprox. 200 g (sin cable)

• Grado de estanqueidad: IP68 (inmersión continua prolongada y enterramiento bajo tierra)

Parámetros Eléctricos y de Comunicación

• Voltaje de alimentación: 7 a 16 V DC (rango extendido hasta 20 V DC según versión)

• Consumo de corriente:

  • En reposo (sleep): < 1 mA (típicamente < 100 µA en SDI-12)

  • Durante medición (activo): aprox. 30 a 45 mA durante ~900 ms

• Protocolos disponibles:

  • SDI-12: Versión 1.3 digital (bus trifilar: Alimentación, Tierra, Datos)

  • RS-485: Modbus RTU (comunicación industrial diferencial de cuatro o cinco hilos)

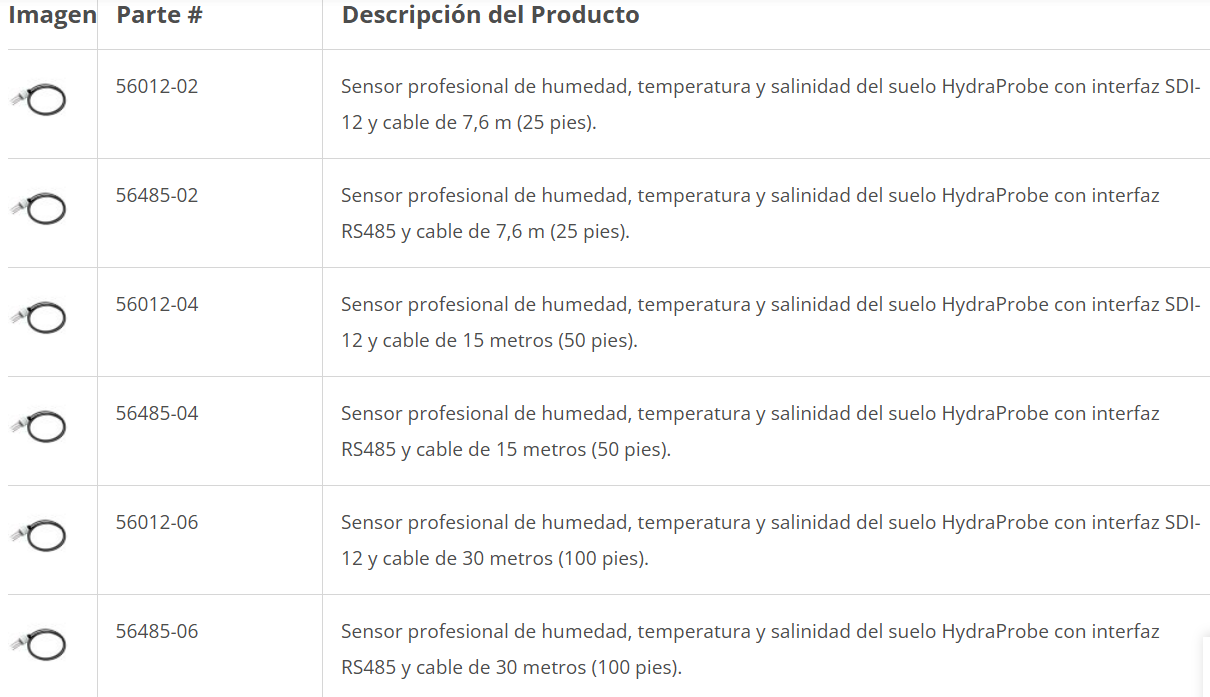

• Opciones de longitud de cable: 7.5 m (25 ft), 15 m (50 ft), 30 m (100 ft) o tramos personalizados

• 1 × Sensor de suelo Stevens HydraProbe (en la versión de comunicación y longitud de cable seleccionada: SDI-12 o RS-485)

• 1 × Hoja de especificaciones de cableado y mapa de registros/comandos del fabricante

Nota: Para instalación en profundidad sin perturbar el suelo se recomienda utilizar tubos de PVC guía o la herramienta de inserción Stevens.

• Agricultura de precisión y fertirriego: Monitoreo del bulbo de humedad y dosificación controlada de fertilizantes a través de la conductividad eléctrica de poro en hortalizas, berries y frutales.

• Redes hidrológicas y climáticas: Integración en redes automatizadas de balance de cuencas, predicción de sequías y estaciones meteorológicas de investigación.

• Modelación de recarga de acuíferos y escorrentía: Monitoreo de frentes de infiltración vertical instalando sensores a múltiples profundidades (ej. 15, 30, 60 y 90 cm).

• Manejo de campos de golf y césped deportivo: Control del estrés hídrico y salinidad superficial para optimizar cortes y evitar quemaduras por sales.

• Geotecnia y estabilidad de taludes: Monitoreo de saturación de agua en terraplenes, presas de jales mineros y muros de contención.

Los sensores comunes de tipo capacitivo sufren severas distorsiones cuando se instalan en suelos con arcilla pesada o alta fertilización, ya que las sales aumentan la conductividad y el sensor interpreta erróneamente esa salinidad como un incremento ficticio de humedad.

El Stevens HydraProbe resuelve este problema de raíz gracias a su análisis dieléctrico a 50 MHz, el cual separa la señal de agua libre del efecto iónico de las sales. Al combinar esta rigurosidad científica con un cuerpo hermético de epoxi y varillas de acero inoxidable 304, el HydraProbe se posiciona como una inversión definitiva para proyectos agronómicos e hidrológicos en México donde la precisión de los datos es prioritaria.

Preguntas frecuentes (AEO)

¿Qué es el Stevens HydraProbe?

Es un sensor de suelo de alta precisión que mide simultáneamente el contenido volumétrico de agua (humedad), la salinidad (conductividad eléctrica aparente y de poro) y la temperatura utilizando impedancia dieléctrica a 50 MHz.

¿Qué ventajas tiene su frecuencia de 50 MHz frente a sensores capacitivos?

A 50 MHz, el sensor desacopla la permitividad real (agua) de la permitividad imaginaria (salinidad). Esto evita que los fertilizantes o sales del suelo provoquen falsas lecturas de humedad, un problema recurrente en sensores capacitivos económicos.

¿Se requiere calibración específica para cada tipo de suelo?

Para la mayoría de los suelos agrícolas (arenas, limos y arcillas convencionales), las constantes universales preprogramadas en el sensor son suficientes para entregar precisión de grado científico. En sustratos especiales (como fibra de coco pura) se pueden aplicar ecuaciones dieléctricas personalizadas.

¿Qué diferencia hay entre la CE aparente (Bulk EC) y la CE de poro (Pore Water EC)?

• Bulk EC: Es la conductividad eléctrica global que incluye la matriz de suelo, el aire y el agua combinados.

• Pore Water EC: Es la salinidad real de la solución líquida que rodea las partículas y que entra en contacto directo con las raíces del cultivo.

¿Qué protocolos de comunicación maneja?

Está disponible en dos versiones electrónicas principales: protocolo digital SDI-12 (para dataloggers ambientales y estaciones climáticas) y RS-485 Modbus (para controladores industriales, PLCs y sistemas SCADA).

¿Se puede dejar enterrado permanentemente?

Sí. Su cuerpo macizo de resina epoxi de grado marino y varillas de acero inoxidable 304 cuentan con protección IP68, garantizando años de monitoreo continuo bajo tierra sin filtraciones.

¿Cómo se debe instalar para evitar lecturas erróneas?

Debe insertarse de manera firme y recta en suelo inalterado para garantizar que no queden bolsas de aire alrededor de las cuatro varillas metálicas, ya que el aire distorsiona la constante dieléctrica.

¿Qué longitud de cable se puede utilizar sin pérdida de datos?

En su versión SDI-12 puede operar confiablemente con cables de hasta 60 metros, mientras que en su versión RS-485 Modbus puede extenderse a distancias superiores a 300 metros gracias a su transmisión diferencial de datos.
